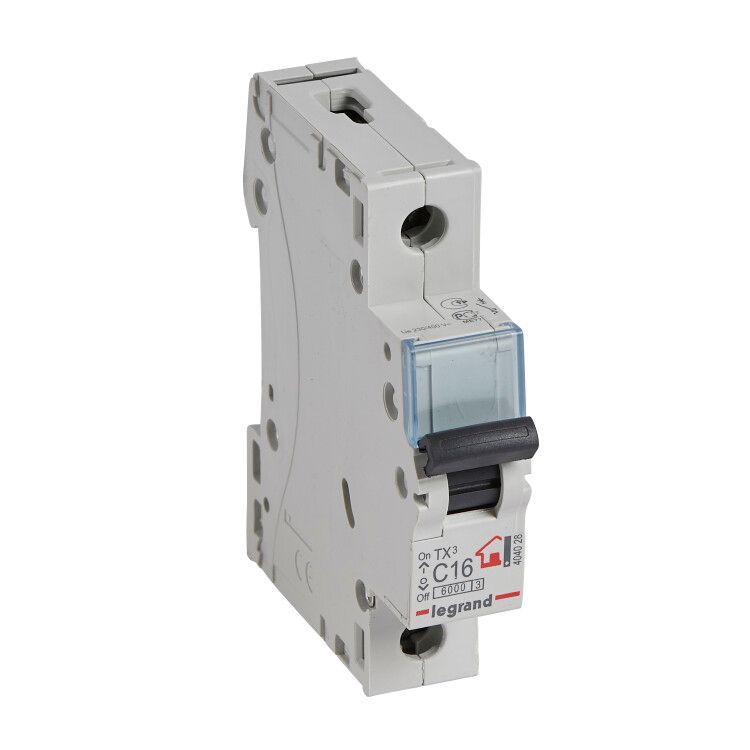

Выключатель автоматический модульный 1п C 16А 6кА TX3 6000 1мод. 230/400В Leg 404028 Legrand

Автоматический выключатель Legrand TX3 6000 - надёжное устройство для защиты однофазной сети от перегрузок и коротких замыканий. Устройство рассчитано на ток 16 А, имеет класс отключения 6 кА и монтируется на DIN-рейку. Подходит для бытовых и аналогичных объектов, где требуется простая и безопасная защита электропроводки.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях, предотвращая повреждение проводки и оборудования. Применяется в бытовых электросетях - в щитках квартир, домов, офисов, гаражей. Подходит для защиты освещения, розеточных групп, бытовой техники и других нагрузок до 16 А.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Номинальная отключающая способность: 6 кА - способность безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В переменного тока (AC), частота 50/60 Гц
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что защищает оборудование
• Степень защиты: IP20 - защита от прикосновений пальцев и твёрдых предметов, но не от воды
• Модульная ширина: 1 модуль (17,5 мм) - занимает минимальное место на DIN-рейке
• Глубина монтажа: 44 мм - требует достаточного места внутри распределительного щита
• Диапазон рабочих температур: от -25 до +70 C - работает в большинстве климатических условий
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Максимальное сечение кабеля: 35 мм2 - подходит для медных жил до этой величины
• Стандарты: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до фиксации. Для демонтажа - оттяните защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: зажимайте жилы плотно, без заусенец, используя кабель сечением до 35 мм2. Не допускается использование многожильных проводов без наконечников - они должны быть обжаты. Убедитесь, что глубина щита минимум 44 мм, чтобы выключатель свободно помещался.

Безопасность и стандарты

Выключатель Legrand TX3 6000 соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных выключателей). Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. IP20 защищает от случайного прикосновения к токоведущим частям, но не от влаги - не применяйте во влажных помещениях без дополнительной защиты. Устройство имеет сертификаты на соответствие безопасности и экологическим нормам Европы.

Преимущества

• Надёжная работа благодаря проверенной конструкции Legrand
• Быстрая реакция на КЗ благодаря классу токоограничения 3
• Простой и удобный монтаж на DIN-рейку с фиксацией защёлкой
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений
• Совместим с другими элементами серии TX3 - можно собрать единый щит
• Два года гарантии - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для трёхфазных систем - используется только в однофазных цепях
• IP20 не защищает от влаги - нельзя устанавливать в банях, на улице, в сырых подвалах без бокса
• Не рекомендуется для мощных двигателей с высоким пусковым током (например, компрессоры, большие насосы) - лучше выбрать характеристику D
• Не подходит для частого ручного включения/выключения - не является рубильником
• Не совместим с системами DC (постоянный ток) - только AC

Примеры использования

• Защита группы розеток в квартире
• Отключение освещения в коридоре или комнате
• Щиток в гараже для питания электроинструментов
• Защита стиральной машины, посудомоечной машины, микроволновой печи
• Распределительный щит в дачном доме

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех подключённых приборов не превышает 3,5 кВт (при 230 В и 16 А)
• При замене старого автомата - проверьте сечение кабеля: если он меньше 2,5 мм2, то 16 А может быть слишком много - выбирайте 10 А
• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Не затягивайте клеммы с избыточным усилием - это повредит пластик и нарушит контакт
• Если автомат часто срабатывает - проверьте наличие перегрузки или пробоя в оборудовании, а не меняйте его на более мощный
• Для щитков с ограниченным местом - TX3 6000 экономит пространство благодаря компактному дизайну
