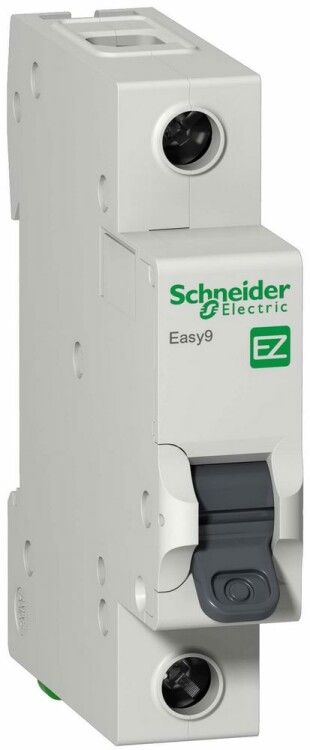

Выключатель автоматический однополюсный EASY 9 32А C 4,5кА | EZ9F34132 Schneider Electric APC

Автоматический выключатель EASY 9 от Шнейдер Электрик (артикул ez9f34132) предназначен для защиты бытовых однофазных цепей от перегрузок и коротких замыканий. Он устанавливается на DIN-рейку, рассчитан на ток 32 А и соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

EASY 9 используется для защиты электропроводки в жилых помещениях, квартирах, частных домах и других объектах с однофазным питанием 230 В. Подходит для групповой защиты освещения, розеточных контуров, бытовой техники. Номинальный ток 32 А позволяет защищать нагрузки до 7,3 кВт. Выключатель применяется в условиях, где требуется надежная защита от перегрева проводов и аварийного тока короткого замыкания.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Частота: 50 Гц
• Количество полюсов: 1
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы)
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в обычных сухих помещениях
• Категория перенапряжения: IV - предназначено для установки на входе в здание, перед счетчиком
• Рабочая температура: от -25 до +60 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Поперечное сечение подключаемого провода: 1–35 мм2 (медный)
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 45 мм

Совместимость и монтаж

EASY 9 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть устройство на рейке - фиксация механическая, без инструментов. Монтаж возможен в распределительных щитках любой компактной серии. Провода подключаются в верхние и нижние клеммы; рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Клеммы имеют защиту от случайного доступа - проводник не может выпасть внутрь устройства. Устройство совместимо с другими элементами серии EASY 9: дифференциальными автоматами, УЗО, контактами.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 (соответствует МЭК 60898-1). Обладает классом токоограничения 3 - обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Конструкция клемм предотвращает случайное касание токоведущих частей. Корпус выполнен из ударопрочного самозагасающего пластика. Возможна пломбировка силовых клемм - что важно для энергонадзора и контроля доступа.

Преимущества

• Механизм «мгновенного включения» - рычаг легко переводится в положение «ON» даже при слабом усилии
• 6 металлических заклепок повышают прочность корпуса и долговечность
• Защита клемм от доступа к токоведущим частям - безопаснее при обслуживании
• Поддержка проводов до 35 мм2 - удобно для мощных линий
• Совместимость со всей серией EASY 9 - можно собирать комплексные решения
• Проверенная надежность бренда Шнейдер Электрик

Ограничения применения

EASY 9 не предназначен для установки на улице, в сырых или пыльных местах - степень защиты IP20 не обеспечивает защиту от влаги. Не следует применять в системах постоянного тока (DC). Характеристика «C» не подходит для чувствительной электроники (компьютеры, серверы); для них лучше выбрать тип B. Не используйте в условиях температур ниже -25 C или выше +60 C. Не является УЗО - не защищает от утечек тока на землю.

Примеры использования

• Защита группы розеток в кухне (микроволновка, кофе-машина, плитка)
• Автомат для света в спальне и коридоре
• Щитовая защита на входе в квартиру (перед счетчиком)
• Обеспечение безопасности в частном доме при использовании электрообогревателя
• Замена старого автомата в щите после выхода из строя

Практические советы

• Выбирая автомат, проверьте сечение провода в вашей сети - он должен подходить под диапазон 1–35 мм2
• Не забудьте про посадочный размер: глубина 45 мм требует достаточного места внутри щита
• Для многожильных проводов используйте наконечники - они предотвратят ослабление контакта
• Если нужна защита от утечек тока - комбинируйте этот автомат с УЗО
• При замене старого автомата сверьте характеристику (C) - не меняйте её на B или D без необходимости
• Пломбирование клемм выполняйте только после окончательной сборки и проверки работоспособности
