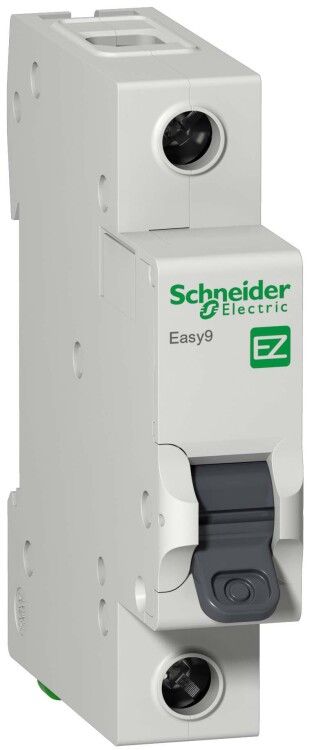

Выключатель автоматический однополюсный EASY 9 40А C 4,5кА | EZ9F34140 Schneider Electric APC

Автоматический выключатель однополюсный 40А C 4,5кА EASY 9 от Schneider Electric предназначен для защиты бытовых однофазных цепей от перегрузок и коротких замыканий. Модель EASY 9 обеспечивает надёжную работу в условиях частного дома, квартиры или офиса, легко устанавливается на DIN-рейку и соответствует российским нормам.

Назначение и область применения

Автоматический выключатель однополюсный 40А C 4,5кА EASY 9 используется для защиты однофазных электрических цепей с напряжением до 230 В переменного тока. Подходит для установки в распределительных щитках жилых домов, квартир, малых предприятий и объектов коммерческого назначения. Защищает проводку от повреждений при длительной перегрузке и внезапном коротком замыкании.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без отключения.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, освещение, розетки, бытовые приборы.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В AC - рассчитан на стандартную сеть 220–240 В в России и странах СНГ.
• Частота: 50/60 Гц - совместим с сетями любого стандарта.
• Количество полюсов: 1 - управляет одной фазой, не разрывает ноль.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на провода.
• Категория перенапряжения: 4 - предназначена для установки на входе в здание, где возможны значительные переходные процессы.
• Поперечное сечение проводника: 1…35 мм2 - позволяет подключить медные провода от 1 до 35 квадратных миллиметров.
• Рабочая температура: -25 … +60 C - работает в большинстве климатических условий России, включая неотапливаемые помещения.
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли; применяется только внутри щита.
• Модульная ширина: 1 модуль - занимает стандартное место на DIN-рейке, удобен для компактной сборки щитов.
• Глубина монтажа: 45 мм - требует минимального свободного пространства за щитом.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях.
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли и временной влаги, типично для внутренних установок.
• Нормативный документ: ГОСТ Р 50345-2010 (МЭК 60898-1) - сертифицирован для использования в РФ и ЕС.

Совместимость и монтаж

Автоматический выключатель EASY 9 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум места - всего один модуль и глубина 45 мм. Подключение проводов осуществляется через надёжные клеммы, которые предотвращают случайное попадание изоляции в контактную зону. Провода сечением от 1 до 35 мм2 фиксируются без дополнительных наконечников. Выключатель можно опломбировать - это важно для энергонадзора и контроля доступа к сети.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту МЭК 60898-1. Класс токоограничения 3 обеспечивает быстрое отключение при аварии, что снижает риск возгорания. Номинальное импульсное напряжение 4 кВ защищает устройство от скачков, вызванных молниями или включением мощных потребителей. Конструкция с ударопрочным пластиковым корпусом и 6 металлическими заклёпками повышает механическую прочность. Клеммы спроектированы так, чтобы исключить риск поражения током при обслуживании.

Преимущества

• Механизм «мгновенного включения» - рычаг возвращается в рабочее положение даже после сильного удара или вибрации, не требует повторного нажатия.
• Защита от неквалифицированного подключения - клеммы не позволяют вставить провод слишком далеко, исключая контакт с токоведущими элементами.
• Возможность пломбировки - соблюдение требований энергонадзора и предотвращение несанкционированного вмешательства.
• Компактность - один модуль экономит место в щите, особенно актуально при ограниченном пространстве.
• Подтверждённая долговечность - продукт серии Easy9 прошёл тестирование на более чем 10 000 операций включения/выключения.

Ограничения применения

• Не предназначен для трёхфазных систем - используйте трёхполюсные модели при необходимости.
• Степень защиты IP20 запрещает установку вне закрытых щитов - нельзя использовать на улице или во влажных помещениях без дополнительной защиты.
• Не рекомендован для цепей с очень высоким пусковым током (например, крупные двигатели) - для них лучше подходят характеристики D.
• Не следует применять в местах с постоянными химическими выбросами или агрессивной пылью - степень загрязнения 2 не предусматривает такие условия.

Примеры использования

• Защита группы розеток в кухне или комнате с несколькими бытовыми приборами.
• Отдельный автомат для освещения в квартире или офисе.
• Щитовая защита на входе в частный дом, когда основной автомат установлен выше по току.
• Распределительный щит в многоквартирном доме для одного этажа или подъезда.
• Оборудование небольших мастерских с розетками и светом, где нет мощных двигателей.

Практические советы

• Выбирая автомат, проверьте сечение кабеля - он должен соответствовать диапазону 1–35 мм2. Для 40 А обычно используют 6–10 мм2 меди.
• При установке в щит с другими автоматами оставляйте достаточное пространство вокруг - теплоотвод важен при длительной работе на пределе.
• Если в помещении часто бывают скачки напряжения, убедитесь, что есть дополнительная защита (например, УЗИП), поскольку этот автомат не является стабилизатором.
• Для пломбировки используйте специальные термостойкие пломбы - они не деформируются при нагреве.
• Проверяйте маркировку перед монтажом: модель EZ9F34140 - это именно однополюсный 40 А с характеристикой C, а не B или D.
