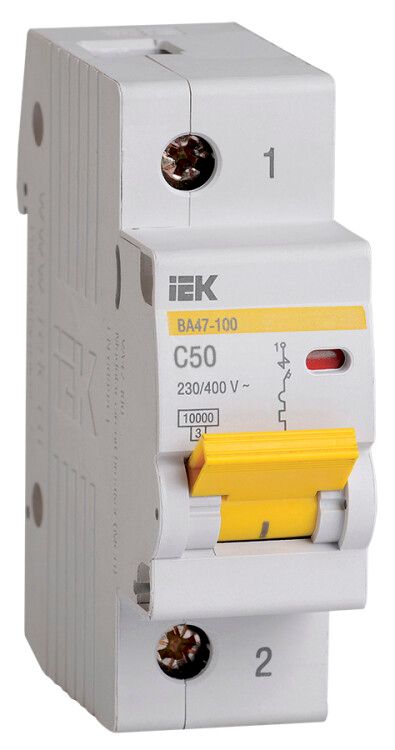

Выключатель автоматический однополюсный ВА47-100 50А C 10кА KARAT | MVA40-1-050-C IEK

Автоматический выключатель модульный однополюсный 50А 10кА характеристика С ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит как для бытовых, так и для промышленных систем, обеспечивает надежную работу при высоких токах и легко монтируется на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный однополюсный 50А 10кА характеристика С ВА47-100 защищает группы потребителей с активной и индуктивной нагрузкой - например, освещение, нагревательные приборы, двигатели насосов и вентиляторов. Применяется в вводно-распределительных щитах жилых домов, офисов, производственных помещений. Благодаря коммутационной способности 10 кА, его можно использовать в качестве основного вводного автомата даже в многоквартирных зданиях.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выдерживает автомат без срабатывания;
• Номинальное напряжение: 230/400 В - работает в однофазных (230 В) и трехфазных (400 В) сетях переменного тока;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы);
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при аварийном токе до 10 тысяч ампер;
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая термическую и электродинамическую нагрузку на провода и оборудование;
• Тип расцепителя: тепловой и электромагнитный - защита от длительной перегрузки (тепловой) и мгновенного КЗ (магнитный);
• Максимальное сечение кабеля: 25 мм2 - допускает подключение медных проводов до этого сечения;
• Степень защиты: IP20 - защищен от прикосновения к токоведущим частям, но не от пыли и влаги - применяется только внутри закрытых щитов;
• Ширина по модулям: 1,5 модуля - занимает 27 мм на DIN-рейке;
• Глубина монтажа: 74,3 мм - требует достаточного места в щите для свободного доступа к клеммам;
• Частота: 50 Гц - рассчитан на стандартную сеть России и стран СНГ;
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C, подходит для неотапливаемых помещений;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярных проверках.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 50А 10кА характеристика С ВА47-100 монтируется на стандартную DIN-рейку типа TS35. Фиксация осуществляется с помощью защелки с двойным положением - обеспечивает прочное крепление и предотвращает случайное выпадение. Подключение проводов выполняется через верхние и нижние клеммы с насечками, повышающими надежность контакта. Для правильного монтажа используйте кабель сечением до 25 мм2; не затягивайте клеммы слишком сильно - это может повредить пластик корпуса. Обязательно отключите питание перед работой.

Безопасность и стандарты

Автомат соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие этим нормам гарантирует соответствие европейским и российским стандартам безопасности. Класс токоограничения 3 и отключающая способность 10 кА обеспечивают защиту не только самого аппарата, но и всей электропроводки. Автомат не предназначен для работы вне закрытых щитов - IP20 не защищает от влаги и пыли.

Преимущества

• Двухступенчатая защита - тепловой и электромагнитный расцепители обеспечивают точное реагирование на перегрузки и КЗ;
• Яркий индикатор положения контактов - четко видно, включен ли автомат или он отключен;
• Усиленные клеммы с насечками - снижают нагрев и исключают ослабление контакта после многократных включений;
• Увеличенная рукоятка - удобнее управлять, особенно в перчатках или при плохом освещении;
• Поддержка широкого диапазона температур - надежно работает в холодных помещениях (например, гаражах, складах);
• Совместимость с дополнительными устройствами - возможно подключение блоков сигнализации, расцепителей минимального напряжения и других модулей.

Ограничения применения

• Не используется для защиты цепей с емкостной нагрузкой (конденсаторы) - может вызвать ложные срабатывания;
• Не подходит для открытой установки - степень защиты IP20 не защищает от воды, пыли и внешних воздействий;
• Не рекомендуется для цепей с частыми пусками выше 10 кратного тока - может снизить срок службы;
• Не предназначен для DC-сетей с напряжением выше 120 В - хотя указан тип AC/DC, максимальное напряжение для постоянного тока не указано и не гарантировано;
• Не следует использовать вместо дифференциального автомата - не защищает от утечек тока на землю.

Примеры использования

• Главный ввод в квартире или частном доме - при наличии мощных приборов (бойлер, кондиционер, электроплитка);
• Защита группы розеток в мастерской с инструментами на 3–5 кВт;
• Щитовая на производстве - управление линиями питания станков, насосов, светильников;
• Распределительный щит в административном здании - для группового отключения этажей или секций.

Практические советы

• Выбирая автомат ВА47-100, убедитесь, что суммарная мощность всех подключенных приборов не превышает 11,5 кВт (при 230 В) - чтобы не перегружать устройство;
• При монтаже в щит с ограниченной глубиной - учтите, что глубина монтажа составляет 74,3 мм, и оставьте минимум 10 мм запаса для проводов;
• Для долгой службы периодически проверяйте состояние клемм - при появлении нагара или перегрева замените автомат;
• Если требуется защита от утечек тока - параллельно установите УЗО, поскольку этот автомат не имеет функции дифференциальной защиты;
• При использовании в условиях низких температур - не включайте сразу после хранения в холоде, дайте аппарату адаптироваться к комнатной температуре.
