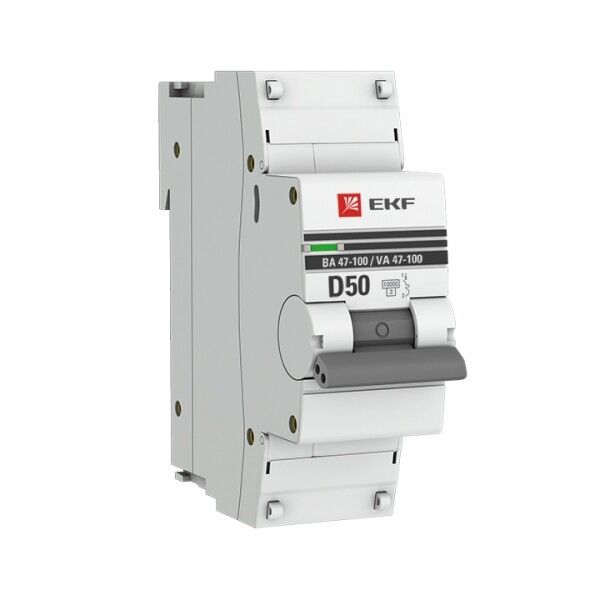

Автоматический выключатель ВА 47-100 1P 50А (D) 10kA EKF PROxima - mcb47100-1-50D-pro

Автоматический выключатель однополюсный 50А D 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах переменного тока. Этот выключатель обеспечивает надёжную работу при высоких пусковых токах и соответствует требованиям ГОСТ Р 50345-1-2010.

Назначение и область применения

Автоматический выключатель однополюсный 50А D 10кА ВА 47-100 используется для защиты однофазных цепей с номинальным напряжением до 230 В и частотой 50 Гц. Он защищает оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Подходит для установки в щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где используются мощные потребители — сварочные аппараты, насосы, конвейеры, компрессоры.

Технические характеристики

• Номинальный ток: 50 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 230 В (переменный ток AC);
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до этого значения;
• Характеристика срабатывания: D — предназначена для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы);
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки);
• Номинальное напряжение изоляции: 660 В — гарантирует безопасную работу при кратковременных скачках напряжения;
• Класс токоограничения: 3 — быстрое гашение дуги, снижающее энергии, передаваемую на оборудование;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчивость к импульсным перенапряжениям (молнии, коммутационные броски);
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды; подходит только для внутренней установки;
• Рабочая температура: от –10 °C до +50 °C — допустимый диапазон для нормальной работы;
• Сечение провода: 1–35 мм² — совместим с медными и алюминиевыми проводниками указанного сечения;
• Ширина: 1,5 модуля — занимает 27 мм на DIN-рейке;
• Глубина монтажа: 45 мм — требует достаточного места внутри щита;
• Частота: 50 Гц — рассчитан на стандартную сеть России и стран СНГ;
• Климатическое исполнение: УХЛ3.1 — работает в условиях повышенной влажности и колебаний температур, характерных для неотапливаемых помещений;
• Гарантия: 84 месяца — один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель однополюсный 50А D 10кА ВА 47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением от 1 до 35 мм² — зажимы обеспечивают плотный контакт без необходимости предварительной опрессовки. Монтаж возможен в любые щитовые корпуса с достаточной глубиной (не менее 45 мм). Выключатель совместим с другими изделиями серии ВА 47-100 от EKF PROxima — можно легко собирать комплексные распределительные щиты. Возможна дополнительная комплектация: фиксаторы, сигнализаторы положения, дистанционные приводы — при необходимости заказываются отдельно.

Безопасность и стандарты

Автоматический выключатель однополюсный 50А D 10кА ВА 47-100 сертифицирован по ГОСТ Р 50345-1-2010 (соответствует МЭК 60898-2-2006). Соответствие этим стандартам гарантирует соответствие требованиям безопасности, надёжности и долговечности. Категория перенапряжения III указывает на применение в местах с высоким уровнем электромагнитных помех — например, рядом с промышленным оборудованием. Класс токоограничения 3 снижает риск возгорания при аварийных режимах.

Преимущества

• Высокая отключающая способность (10 кА) — обеспечивает безопасность даже при серьёзных КЗ;
• Характеристика D — идеальна для оборудования с большими пусковыми токами, не даёт ложных срабатываний;
• Класс токоограничения 3 — минимизирует термическое воздействие на проводку и оборудование;
• Длинная гарантия (7 лет) — подтверждает качество сборки и материалов;
• Поддержка широкого диапазона сечений проводов — универсальность при монтаже;
• Совместимость с другими элементами серии ВА 47-100 — удобство при проектировании щитов.

Ограничения применения

• Не предназначен для постоянного использования в условиях с температурой ниже –10 °C — возможны отказы в работе;
• Степень защиты IP20 исключает использование во влажных помещениях, на улице или в пыльных средах без дополнительной защиты;
• Однополюсное исполнение — нельзя использовать для защиты трёхфазных цепей без установки нескольких единиц;
• Не рекомендован для цепей с постоянным током (DC) — только для переменного тока 50 Гц;
• Не подходит для защиты слаботочных цепей (сигнализация, управление) — только силовые сети.

Примеры использования

• Защита линии питания станка с асинхронным двигателем мощностью до 11 кВт;
• Отключение группы розеток в мастерской с мощными инструментами (болгарки, сварочные аппараты);
• Щитовая защита в производственном цеху с конвейерами и насосами;
• Функция защиты входного автомата в частном доме с электрокотлом или тепловым насосом;
• Распределительный щит в административном здании с группой освещения и розеток большой мощности.

Практические советы

• Выбирая автоматический выключатель однополюсный 50А D 10кА ВА 47-100, проверьте, что суммарная мощность подключённых приборов не превышает 11,5 кВт (при 230 В);
• При использовании в холодных помещениях (гараж, ангар) убедитесь, что температура не опускается ниже –10 °C — иначе возможны сбои в работе;
• Для многократных включений (частые запуски оборудования) регулярно проверяйте состояние контактов — особенно после 500+ циклов;
• При монтаже в щите оставляйте свободное место вокруг устройства — это улучшает теплоотвод и продлевает срок службы;
• Если требуется защита трёхфазной линии — установите три таких выключателя, каждый на свою фазу, и используйте перемычки для синхронизации отключения.
