Выключатель автоматический однополюсный NB1-63H 1P 50A 10кА х-ка D (R) | 179806 CHINT

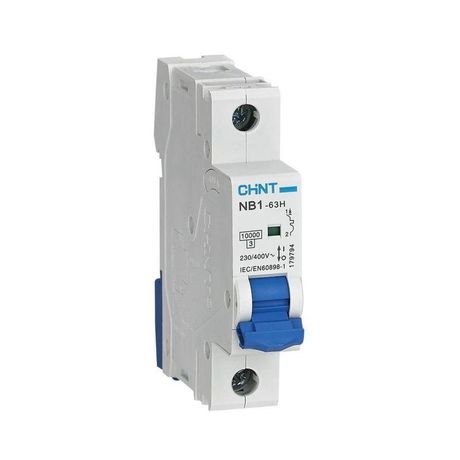

Автоматический выключатель NB1-63H - однополюсный модульный аппарат с номинальным током 50 А и характеристикой срабатывания D, предназначен для защиты цепей с высокими пусковыми токами. Бренд CHINT обеспечивает надежность в условиях промышленных и бытовых сетей, артикул 179806 соответствует сертифицированному решению для систем с повышенными требованиями к защите.

Назначение и область применения

Выключатель NB1-63H используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, коммерческих и промышленных объектов. Особенность характеристики D позволяет использовать его там, где возникают длительные импульсы тока при запуске оборудования - например, у двигателей, насосов, компрессоров, сварочных аппаратов и мощных светильников.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение однофазной сети
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который выключатель безопасно отключает
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала; подходит для нагрузок с высокими пусковыми токами
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам (например, от молнии)
• Тип тока: переменный (AC) - работает только в сетях с переменным током
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочая температура: от -25C до +40C - допустимый диапазон для установки внутри помещений
• Модульная ширина: 1 модуль (18 мм) - занимает один стандартный модуль на DIN-рейке
• Категория применения: A - для защиты кабельных линий и маломощных потребителей
• Класс токоограничения: 3 - быстрое ограничение тока КЗ, снижающее тепловые повреждения
• Степень загрязнения: 2 - рассчитан на использование в помещениях со слабым загрязнением (без пыли, влаги, металлической стружки)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для кабеля сечением до 25 мм2 (медный) или 16 мм2 (алюминиевый). Также возможна установка шин типа PIN и FORK. Выключатель NB1-63H совместим с другими аппаратами серии NB1-63H - можно собирать многоступенчатые щиты с различными характеристиками (B, C, D) и количеством полюсов (1P, 2P, 3P и др.).

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Обеспечивает класс токоограничения 3, что снижает риск повреждения кабелей и оборудования при КЗ. Индикатор положения контактов (зеленое/красное окно) позволяет визуально определить состояние аппарата - включен/выключен или сработал.

Преимущества

• Высокая отключающая способность (10 кА) - надежно защищает даже при серьезных авариях
• Характеристика D - идеальна для оборудования с высокими пусковыми токами, исключает ложные срабатывания
• Гибкая комплектация - возможно добавление вспомогательных контактов, расцепителей и сигнальных элементов
• Долгий срок службы - механическая износостойкость 20 000 циклов, электрическая - 10 000 циклов
• Простая установка - стандартный форм-фактор, совместим с любыми типовыми щитами

Ограничения применения

• Не применяется в открытых или влажных местах - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для постоянных перегрузок выше 50 А - превышение вызовет преждевременное срабатывание или выход из строя
• Не рекомендован для цепей постоянного тока - только для переменного (AC)
• Не следует использовать в средах с высоким уровнем загрязнения (промышленные участки с металлической пылью, волокнами, химическими испарениями)
• Температурный диапазон ограничен - не подходит для установки вне помещений или в неотапливаемых зонах ниже -25C

Примеры использования

• Защита двигателя насоса в системе водоснабжения
• Щитовая защита конвейера на заводе
• Линия питания сварочного аппарата
• Цепь мощного LED-освещения с высоким пусковым током
• Распределительный щит многоквартирного дома для группы розеток с тяжелыми потребителями

Практические советы

• Выбирая выключатель NB1-63H, проверьте, чтобы расчетный ток нагрузки был не более 80% от номинала (не более 40 А) - это продлит срок службы
• При использовании с двигательными нагрузками убедитесь, что пусковой ток не превышает 20×50 = 1000 А - иначе аппарат может не сработать
• Для удаленной сигнализации срабатывания используйте дополнительный контакт XF9J - он передает сигнал в систему управления
• При сборке щита учитывайте свободное место рядом - для удобства подключения и обслуживания требуется минимум 10 мм с каждой стороны
• Не путайте характеристику D с C - D лучше для тяжелых нагрузок, C - для освещения и розеток
