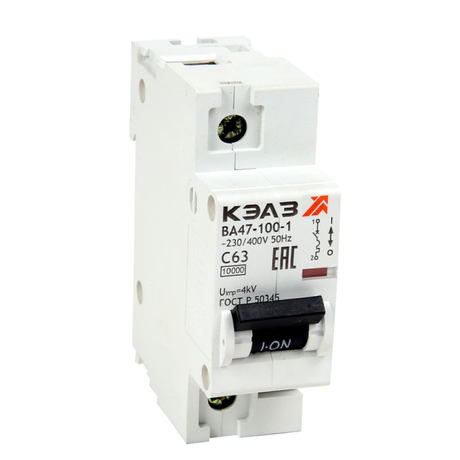

Выключатель автоматический модульный 1п D 50А 10кА ВА47-100-1D50-УХЛ3 КЭАЗ 318098

Автоматический выключатель ВА47-100-1D50-УХЛ3 от КЭАЗ - однополюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий при номинальном токе 50 А. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектах, особенно там, где важна надежность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-100-1D50-УХЛ3 предназначен для защиты однофазных цепей переменного тока напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную работу при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в бытовых и промышленных щитах: для защиты групп освещения, розеточных контуров, тепловых приборов, насосов и другого оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 1
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (например, двигатели, сварочные аппараты)
• Тип тока: переменный (AC)
• Частота: 50 Гц
• Сечение подключаемого провода: 2,5–35 мм2
• Модульная ширина: 1,5 модуля (27 мм)
• Глубина монтажа: 71 мм
• Номинальное напряжение изоляции: 230 В
• Номинальное импульсное напряжение: 4 кВ
• Класс токоограничения: 3 - снижает энергию короткого замыкания
• Категория перенапряжения: IV - устойчив к скачкам напряжения в распределительных сетях
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от –60 C до +40 C
• Способ монтажа: на DIN-рейку
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Выключатель ВА47-100-1D50-УХЛ3 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в щитах с достаточным свободным местом - глубина монтажа составляет 71 мм, что требует учёта при выборе корпуса. Для подключения используются зажимы, рассчитанные на провода сечением от 2,5 до 35 мм2. Максимальное сечение - 35 мм2 - позволяет использовать медные многожильные или одножильные провода, в том числе с наконечниками. Напряжение изоляции 230 В означает, что устройство можно применять в системах TN-S, TN-C-S, TT, но не рекомендуется для цепей выше 230 В между фазой и нулём - даже при номинале 400 В между фазами.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную устойчивость к аварийным ситуациям в распределительных сетях. IP20 гарантирует защиту от случайного контакта с токоведущими элементами, но не защищает от внешней среды - поэтому устройство следует устанавливать только внутри закрытых щитов. Возможна дополнительная комплектация: например, блокировками, сигнализацией или дугогашением, но в базовой версии они не предусмотрены.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для участков с большой мощностью короткого замыкания
• Характеристика D - идеально для оборудования с высокими пусковыми токами (электродвигатели, компрессоры)
• Широкий диапазон рабочих температур - работает в холодных условиях (до –60 C), что важно для неотапливаемых помещений и уличных щитов
• Экономичное решение - часть бюджетной серии от КЭАЗ, сохраняет надёжность при сниженной цене
• Поддержка больших сечений проводов (до 35 мм2) - удобно для силовых линий

Ограничения применения

• Не предназначен для постоянного использования вне закрытых щитов - степень защиты IP20 исключает эксплуатацию на открытом воздухе или во влажных помещениях
• Номинальное напряжение изоляции 230 В ограничивает применение в цепях с напряжением между фазой и нулём более чем 230 В - не используйте в трёхфазных системах для защиты фаза-нуль
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется дополнительно устанавливать УЗО
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц

Примеры использования

• Защита группы розеток в гараже с подключённым сварочным аппаратом
• Автомат для питания насоса в канализационной станции
• Щитовая защита конвейера на производстве с асинхронным двигателем
• Распределительный щит на даче с зимним использованием - благодаря широкому температурному диапазону
• Цепь освещения с люминесцентными светильниками и стартерами

Практические советы

• Выбирая ВА47-100-1D50-УХЛ3, проверьте, чтобы глубина вашего щита была больше 71 мм - иначе выключатель не поместится
• Используйте провода сечением не менее 6 мм2 для тока 50 А - меньшее сечение вызовет нагрев и риск возгорания
• Если в цепи есть чувствительная электроника - обязательно установите УЗО перед этим автоматом
• При монтаже затягивайте зажимы моментом 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить контакт
• Для условий с высокой влажностью или пылью - выбирайте другие модели с IP44 и выше; этот выключатель не для таких сред
• Артикул 318098 - это точный идентификатор для заказа. Убедитесь, что вы выбираете именно ВА47-100-1D50-УХЛ3, а не аналоги с другими характеристиками (например, C вместо D)
