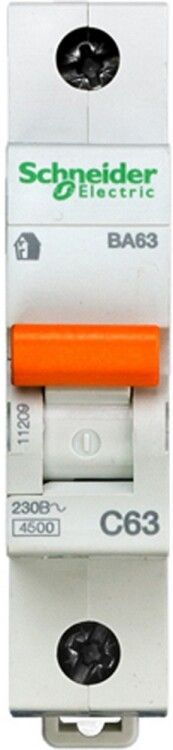

Выключатель автоматический однополюсный ВА63 63А C 4,5кА | 11209 Schneider Electric APC

Автоматический выключатель ВА63 серии Домовой от Schneider Electric (артикул 11209) предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Этот однополюсный аппарат рассчитан на ток до 63 А и подходит для установки на DIN-рейку в щитках жилых домов и квартир.

Назначение и область применения

Выключатель автоматический ВА63 используется для защиты однофазных электрических цепей в бытовых условиях: освещение, розеточные группы, бытовые приборы. Подходит для установки в распределительных щитах многоквартирных и частных домов. Применяется там, где требуется надежная защита от сверхтоков - особенно в сетях с высокими пусковыми токами, например, при запуске двигателей холодильников, насосов или стиральных машин.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может длительно пропускать без отключения;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (бытовая техника, светильники);
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 230 В переменного тока (AC), частота 50/60 Гц - совместим с сетями России и стран СНГ;
• Количество полюсов: 1 - управляет одной фазой; для трехфазных систем требуются три таких аппарата;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и ограниченной пыли, но не предназначена для влажных помещений;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения до этого значения;
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на провода;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным перенапряжениям (например, от молний или коммутационных выбросов);
• Рабочий диапазон температур: от -25C до +60C - подходит для установки в неотапливаемых помещениях (чердаки, подвалы);
• Поперечное сечение подключаемых проводов: 1–35 мм2 - совместим с медными проводниками от 1 мм2 до крупных сечений для мощных групп;
• Модульная ширина: 1 модуль (18 мм) - компактный размер, легко встраивается в стандартные щитки;
• Глубина монтажа: 44 мм - важно при планировании места в щите;
• Климатическое исполнение УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью, но внутри закрытого щита;
• Способ монтажа: на DIN-рейку - стандартный метод для современных распределительных щитов;
• Исполнение: стационарное - не предназначен для перемещения или частого демонтажа.

Совместимость и монтаж

Выключатель ВА63 серии Домовой совместим со всеми типами DIN-реек шириной 35 мм, используемых в бытовых и коммерческих щитах. Для монтажа достаточно зафиксировать устройство на рейке зажимным механизмом - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через верхние или нижние зажимы (оба варианта допустимы). Обязательно соблюдайте рекомендованное сечение проводов (1–35 мм2): меньшие сечения могут плохо фиксироваться, большие - не войдут в зажим. Перед подключением проверьте соответствие номинала автомата нагрузке цепи - 63 А подходит для мощных контуров (электрокотлы, бойлеры, кондиционеры), но не для обычных розеточных групп, где обычно хватает 16–25 А.

Безопасность и стандарты

Автомат соответствует требованиям ТР ТС 004/2011, ГОСТ Р 50345-2010 (эквивалент МЭК 60898-1) и ГОСТ 9098-78 - нормативам, регулирующим безопасность автоматических выключателей для бытового использования. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям (IP20), а монолитная лицевая панель предотвращает выброс раскалённых газов при аварийном отключении. Класс токоограничения 3 снижает риск повреждения проводки при КЗ. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают надёжность даже при сетевых помехах.

Преимущества

• Корпус изготовлен из огнеупорного инженерного полиамида - устойчив к механическим ударам, вибрациям и высоким температурам;
• Двойные стенки передней панели усиливают защиту от внешних воздействий и внутренних возгораний;
• Механизм мгновенной коммутации продлевает срок службы контактов на 30% по сравнению с аналогичными изделиями;
• Фиксация на DIN-рейке позволяет быстро заменить устройство без инструментов;
• Яркая рычаговая ручка удобна для визуального контроля состояния (вкл./выкл.) даже в слабо освещённом щите.

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не обеспечивает защиту от воды;
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, мощные сварочные аппараты, крупные двигатели) - для них нужна характеристика D;
• Один полюс - нельзя использовать для отключения нулевого провода или трёхфазных систем без дополнительных аппаратов;
• Не является УЗО - не защищает от утечек тока на землю; для защиты людей необходима установка отдельного устройства УЗО или дифавтомата;
• Не рекомендуется для частого ручного включения/отключения - предназначен для аварийного отключения, а не для оперативного управления.

Примеры использования

• Защита силового контура электрического котла мощностью до 14 кВт (при 230 В - около 60 А);
• Щитовая группа для кондиционера сплит-системы 2,5–3 кВт;
• Общий входной автомат для квартиры с большой нагрузкой (если проект предусматривает 63 А);
• Цепь питания бойлера, электродуховки или системы тёплого пола;
• Подключение к щиту в гараже или на даче с мощными потребителями.

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная мощность всех подключённых приборов не превышает 14,5 кВт (P = U × I = 230 В × 63 А);
• Если в щите уже установлен УЗО, то ВА63 можно использовать как дополнительный защитный элемент - они работают в паре;
• При сборке щита следите за плотностью затяжки контактных болтов - недостаточно затянутый провод вызывает нагрев, слишком сильно - повредит зажим;
• Не заменяйте этот автомат на более маломощный (например, 25 А) без пересчёта нагрузки - возможен ложный сброс;
• Проверяйте маркировку на корпусе после установки - убедитесь, что указаны правильные параметры (63 A, C, 230 V);
• Для защиты от перенапряжений в сети рекомендуется дополнительно установить устройство защиты от импульсных перенапряжений (УЗИП).
