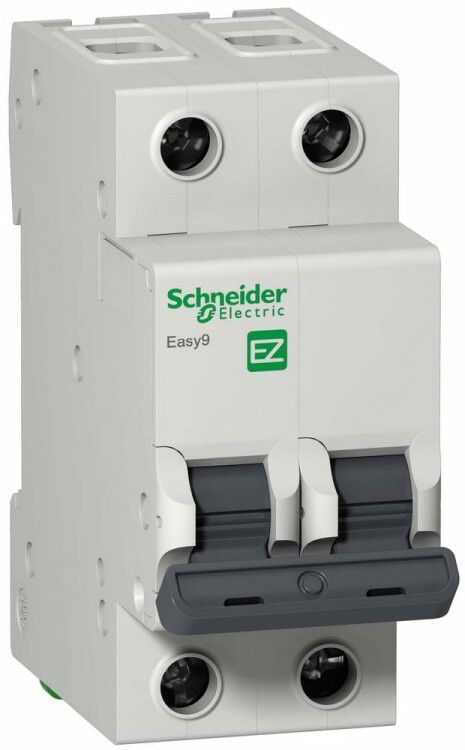

Выключатель автоматический двухполюсный EASY 9 25А C 4,5кА | EZ9F34225 Schneider Electric APC

Автоматический выключатель EASY 9 от Шнейдер Электрик (арт. ez9f34225) предназначен для защиты бытовых и аналогичных электроустановок от перегрузок и коротких замыканий. Этот двухполюсный аппарат с номинальным током 25 А и характеристикой C обеспечивает надежную работу в сетях переменного тока 230–400 В, устанавливается на DIN-рейку и соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

EASY 9 (арт. ez9f34225) используется для защиты электропроводки в жилых домах, квартирах, офисах и других объектах с одиночными или двумя фазами. Он защищает цепи освещения, розеточных групп, бытовых приборов и маломощного оборудования от повышения тока - как длительной перегрузки, так и внезапного короткого замыкания. Подходит для установки в распределительных щитках, где требуется компактное и безопасное решение.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания.
• Характеристика срабатывания: C - типовая для бытовых нагрузок; срабатывает при токе 5–10 кратном от номинала, что хорошо сочетается с запуском двигателей и ламп накаливания.
• Номинальное напряжение: 400 В AC - рассчитан на сети 230/400 В, то есть подходит для одно- и трехфазных систем.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Количество полюсов: 2 - отключает две фазы одновременно, применяется в двухпроводных цепях (L+N).
• Степень защиты IP20: предохраняет от контакта с пальцами и крупными предметами, но не защищена от воды и пыли - требует установки внутри закрытого щита.
• Рабочий диапазон температур: от –25 C до +60 C - работает в большинстве условий в России, включая холодные помещения.
• Площадь сечения провода: 1…25 мм2 - совместим со всеми распространёнными медными кабелями, используемыми в бытовой проводке.
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию даже при кратковременных скачках выше рабочего напряжения.
• Модульная ширина: 2 модуля - занимает два стандартных места на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 45 мм - минимальный зазор между задней стенкой щита и устройством.
• Частота: 50 Гц - предназначено для работы в российских и европейских сетях.
• Норматив: ГОСТ Р 50345-2010 (МЭК 60898-1) - сертифицирован для бытового применения.

Совместимость и монтаж

EASY 9 (арт. ez9f34225) устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения используются винтовые клеммы, доступные после открывания крышки. Провода сечением от 1 до 25 мм2 легко помещаются в клеммах. Обратите внимание: глубина устройства составляет 45 мм - проверьте свободное место в щите перед установкой. Клеммы имеют защиту от случайного попадания проводов внутрь корпуса, что делает монтаж более безопасным.

Безопасность и стандарты

Выключатель EASY 9 выполнен в соответствии с ГОСТ Р 50345-2010 и МЭК 60898-1, что подтверждает соответствие требованиям безопасности для бытового использования. Номинальное импульсное выдерживаемое напряжение 4 кВ позволяет выдерживать кратковременные броски напряжения, характерные для грозовой активности. Категория перенапряжения IV указывает на применение в местах, где возможны значительные переходные процессы - например, на входе в здание. Степень загрязнения 2 говорит о том, что устройство можно использовать в условиях обычной пыли, но не в сырых или сильно запыленных средах вне щита.

Преимущества

• Механизм “мгновенного включения”: рычаг возвращается в положение “ON” сразу после сброса, без необходимости принудительно перемещать его - удобно при частых срабатываниях.
• Ударопрочный корпус: изготовлен из усиленного пластика с 6 металлическими заклёпками - увеличивает долговечность и устойчивость к механическому воздействию.
• Безопасные клеммы: дизайн исключает риск прикосновения к токоведущим элементам во время подключения - особенно важно при работе под напряжением.
• Возможность плombировки: силовые клеммы позволяют установить пломбу - необходимо для контрольных и административных целей (например, в ЖКХ или арендованном оборудовании).
• Климатическое исполнение УХЛ4: адаптирован для эксплуатации в регионах с умеренным и холодным климатом, включая неотапливаемые помещения.

Ограничения применения

• Не предназначен для установки на открытых площадках или в условиях повышенной влажности - степень защиты IP20 не допускает контакт с водой или пылью.
• Не рекомендован для управления двигателями мощностью свыше 3–4 кВт - характеристика C может давать ложные срабатывания при пусковых токах.
• Подходит только для переменного тока 50 Гц - нельзя использовать в DC-сетях или в системах с другой частотой.
• Не является дифференциальным выключателем - не защищает от утечек тока на землю. Для этого нужен отдельный УЗО.

Примеры использования

EASY 9 (арт. ez9f34225) часто встречается в следующих случаях: - Защита группы розеток в комнате или кухне; - Отключение двухфазной линии питания для стиральной машины или электродуховки; - Распределительный щит в многоквартирном доме, где необходима защита одной фазы с нулём; - Щит в гараже или на даче, где установлены светильники и розеточные группы. В этих задачах он служит основным средством аварийного отключения, не заменяя УЗО, но являясь обязательным элементом системы.

Практические советы

• Выбирая автомат, всегда проверяйте, чтобы суммарная мощность всех подключённых приборов не превышала 5,5 кВт (при 230 В и 25 А).
• При подключении проводов убедитесь, что они зачищены на 8–10 мм - меньше не будет хорошего контакта, больше - может выпасть из клеммы.
• Если в щите мало места - учтите, что EASY 9 занимает всего 2 модуля, но требует минимум 45 мм глубины.
• Для обслуживания и проверки работоспособности - периодически включайте и выключайте выключатель вручную, чтобы не допустить “залипания” механизма.
• При использовании в общественных или контролируемых объектах - обязательно опломбируйте клеммы, чтобы исключить самовольные изменения.
