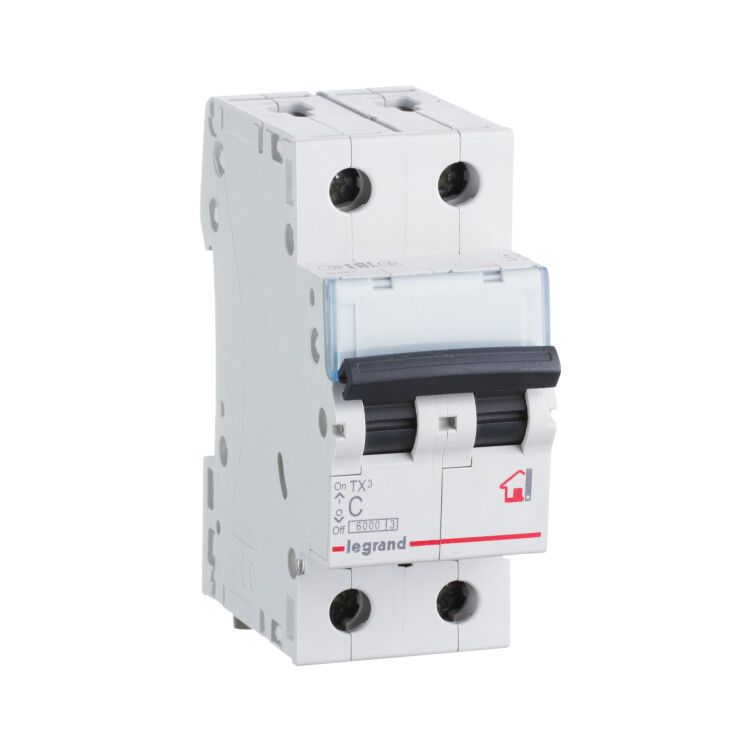

Выключатель автоматический модульный 2п C 63А 6кА TX3 6000 2мод. 230/400В Leg 404048 Legrand

Автоматический выключатель Legrand TX3 6000 2 модуля 63А C 6кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и аналогичных объектах. Устройство устанавливается на DIN-рейку, рассчитано на переменный ток и совместимо с типовой квартирной и промышленной проводкой.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 2 модуля 63А C 6кА используется для защиты одиночных или групповых потребителей в однофазных и трёхфазных сетях с напряжением до 400 В. Он применяется в жилых домах, офисах, малых производствах — там, где требуется надёжная защита от перегрузок и КЗ. Подходит для защиты розеточных групп, мощных приборов (кондиционеры, бойлеры), распределительных щитов.

Технические характеристики

• Номинальный ток: 63 А — максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 2 — защищает два проводника (L и N), что важно для систем TN-S и TT;
• Характеристика срабатывания: C — реагирует на токи в 5–10 крат от номинала, оптимальна для нагрузок с пусковыми токами (электродвигатели, освещение);
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А;
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляция) — гарантирует безопасную работу в сети 230/400 В;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Максимальное сечение кабеля: 35 мм² — позволяет подключать толстые медные провода;
• Частота: 50–60 Гц — работает в стандартных сетях России и Европы;
• Диапазон температур: от -25°C до +70°C — допускает установку в неотапливаемых помещениях;
• Глубина монтажа: 44 мм — требует достаточного места внутри щита;
• Класс токоограничения: 3 — быстро ограничивает энергию КЗ, снижая риск повреждений оборудования;
• Степень защиты: IP20 — защищён от прикосновения пальцев, но не от пыли и влаги; не предназначен для открытой установки;
• Способ монтажа: DIN-рейка — стандартный крепёж для щитов;
• Модульная ширина: 2 модуля — занимает 18 мм × 2 = 36 мм по ширине;
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью;
• Нормативы: МЭК 60898-1 / 60947-2 — соответствует международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель Legrand TX3 6000 2 модуля 63А C 6кА устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть устройство на рейке — фиксация происходит двумя защёлками снизу. Чтобы снять, отожмите защёлку отверткой через специальное углубление. Подключение проводов — винтовое: зажимаются в клеммах сверху и снизу. Обязательно соблюдайте рекомендованное сечение кабеля (до 35 мм²). Не используйте многожильные провода без наконечников — возможен перегрев. Совместим со всеми компонентами серии TX3: можно докомплектовать дифференциальным выключателем, реле контроля напряжения или сигнализатором положения.

Безопасность и стандарты

Выключатель Legrand TX3 6000 63А соответствует стандартам IEC 60898-1 (для бытового использования) и IEC 60947-2 (для промышленного). Класс токоограничения 3 обеспечивает высокую степень безопасности при КЗ — энергия, проходящая через контакты, минимальна. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают отказоустойчивость даже при сетевых помехах. Устройство имеет сертификаты на соответствие требованиям РФ и ЕАЭС.

Преимущества

• Надёжная двухполюсная защита — отключает сразу L и N, исключая опасность остаточного потенциала;
• Характеристика C — идеально подходит для нагрузок с пусковыми токами, не даёт ложных срабатываний;
• Фирменная система фиксации на DIN-рейке — удобно и надёжно, не требует дополнительных креплений;
• Поддержка докомплектации — возможность добавить аксессуары без замены автомата;
• Длительный срок службы — благодаря качественной сборке и материалам;
• Гарантия 2 года — подтверждает долговечность устройства.

Ограничения применения

• Не предназначен для установки вне закрытых щитов — IP20 не защищает от влаги и пыли;
• Не подходит для цепей с постоянным током (DC) — только для AC 50/60 Гц;
• Не следует использовать для защиты цепей с очень частыми включениями (более 10 раз в день) — это сокращает срок службы механизма;
• Не рекомендуется для прямой установки на открытом воздухе или в сырых помещениях без герметизации щита;
• При токе выше 63 А — автомат будет отключаться, даже если он не является предельным значением всей системы.

Примеры использования

• Защита группы розеток в кухне с плитой, микроволновкой и кофе-машиной;
• Щитовая защита кондиционера мощностью до 14 кВт;
• Общий входной автомат в квартире при наличии нескольких контуров;
• Защита насоса или вентилятора с асинхронным двигателем;
• Распределительный щит в мастерской с точечными сварочными аппаратами.

Практические советы

• Выбирая автомат, проверьте, чтобы суммарная мощность всех подключенных приборов не превышала 14 кВт (при 230 В) — иначе возможны частые отключения;
• При использовании многожильных проводов обязательно примените наконечники (ШКИ или НШВИ) — это предотвратит окисление и нагрев;
• Не затягивайте клеммы слишком сильно — это деформирует пластик и повредит контакт;
• Проверяйте правильность подключения: фаза должна идти на верхние клеммы, ноль — на нижние (по стандарту монтажа);
• Если планируете увеличить нагрузку в будущем — выбирайте запас по току (например, 63 А вместо 40 А);
• Для сложных систем используйте докомплектацию — например, добавьте реле контроля напряжения, чтобы защитить оборудование от просадок и перепадов.
