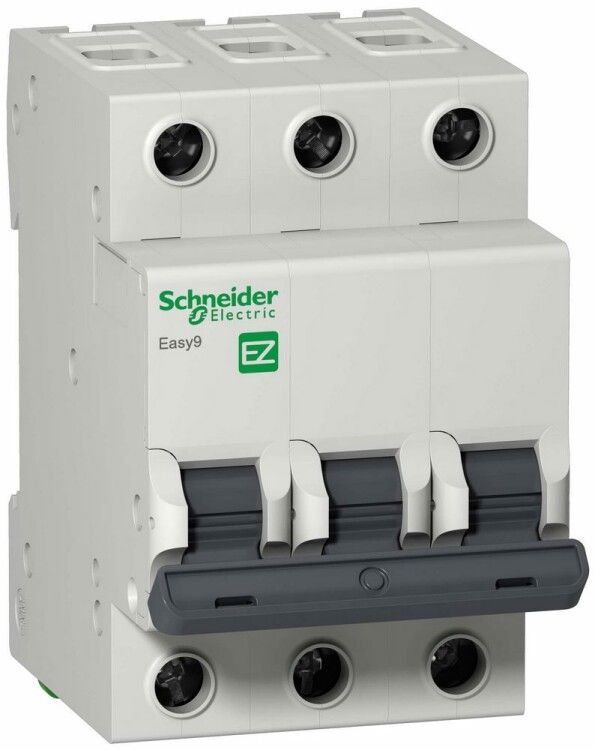

Выключатель автоматический трехполюсный EASY 9 16А C 4,5кА | EZ9F34316 Schneider Electric APC

Автоматический выключатель модульный трехполюсный 16А C 4.5кА EASY 9 от Шнейдер Электрик предназначен для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии Easy9 подходит для установки в распределительных щитах жилых и общественных зданий, обеспечивает надёжную работу при нагрузках до 16 А и напряжении 400 В.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 16А C 4.5кА EASY 9 используется для защиты трёхфазных сетей переменного тока с частотой 50 Гц и рабочим напряжением до 400 В. Он защищает оборудование от повреждений при длительной перегрузке и аварийном коротком замыкании. Подходит для бытовых и аналогичных объектов: многоквартирные дома, офисы, магазины, мастерские. Применяется в распределительных щитах, где требуется одновременная коммутация всех трёх фаз.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может держать без срабатывания;
• Номинальное напряжение: 400 В - допустимое рабочее напряжение сети;
• Количество полюсов: 3 - все три фазы отключаются одновременно при срабатывании;
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, подходит для нагрузок с умеренным пусковым током (например, освещение, насосы, малые двигатели);
• Сечение провода: 1–25 мм2 - можно подключать медные кабели этого диапазона;
• Номинальное напряжение изоляции: 500 В - уровень, при котором сохраняется электроизоляция между токоведущими частями;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды; подходит только для внутреннего монтажа в закрытых щитах;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Категория перенапряжения: IV - рассчитан на использование в местах с наибольшими рисками перенапряжения (вводы в здания, распределительные устройства);
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной влажности, типично для помещений;
• Рабочая температура: +25…+60 C - работает в условиях обычного помещения, не рекомендовано применение в холодных или сильно нагреваемых местах;
• Модульная ширина: 3 М - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 45 мм - минимальное расстояние от лицевой панели щита до задней стенки аппарата;
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными рейками шириной 35 мм;
• Норматив: ГОСТ Р 50345-2010 (МЭК 60898-1) - соответствует требованиям к автоматическим выключателям для бытового и аналогичного использования.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 16А C 4.5кА EASY 9 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть его на рейке - никаких болтов или креплений не требует. Подключение проводов осуществляется через верхние и нижние клеммы, которые обеспечивают плотный контакт даже при использовании гибких многожильных кабелей. Сечение проводника от 1 до 25 мм2 позволяет использовать как тонкие кабели для освещения, так и более мощные - для групп розеток или оборудования. Особенность: клеммы спроектированы так, что жила не может проскользнуть в заклеммное пространство, предотвращая замыкание. Также возможна пломбировка силовых клемм - удобно для контролируемых объектов.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 и международному стандарту МЭК 60898-1, что гарантирует соответствие требованиям безопасности для бытового и аналогичного применения. Класс токоограничения 3 обеспечивает быстрое прекращение тока КЗ, минимизируя риск возгорания. Номинальное импульсное напряжение 4 кВ делает устройство устойчивым к переходным процессам, таким как удары молний или включения больших двигателей. IP20 и степень загрязнения 2 указывают, что он предназначен только для сухих, чистых помещений внутри щитов - не для улицы, ванной или сырых цехов.

Преимущества

• Механизм «мгновенного включения» - рычаг легко переводится в положение «вкл» даже при слабом усилии, что важно при частом обслуживании;
• Ударопрочный корпус с 6 металлическими заклёпками - увеличенная механическая прочность против внешних воздействий;
• Безопасные клеммы - исключают случайное попадание проводов в опасные зоны, снижают риск короткого замыкания при монтаже;
• Возможность опломбировки - позволяет запечатывать клеммы для контроля доступа, особенно актуально для арендаторов или административных объектов;
• Серия Easy9 - проверенная линейка Шнейдер Электрик с высокой надёжностью и долгим сроком службы.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц;
• Не предназначена для работы вне помещений - IP20 не защищает от влаги и пыли;
• Не подходит для нагрузок с очень высоким пусковым током (например, крупные компрессоры, сварочные аппараты) - для них нужна характеристика D;
• Работает только при температуре выше +25 C - при низких температурах ниже +25 C возможно изменение времени срабатывания;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо дополнительно устанавливать УЗО.

Примеры использования

• Защита трёхфазной группы розеток в квартире или офисе;
• Щитовая защита для трёхфазного кондиционера или вентилятора;
• Распределительный щит в многоэтажном доме - для одной из трёх фаз входящего питания;
• Оборудование в небольшом цеху: станки с трёхфазным двигателем мощностью до 3–4 кВт;
• Подключение кабельной линии от вводного автомата к групповым автоматам в этажном щите.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша нагрузка не превышает 16 А - лучше иметь запас в 20%, чтобы избежать ложных срабатываний;
• При подключении используйте кабели сечением не менее 2,5 мм2 для медных проводов - это соответствует нормам для 16 А;
• Проверьте глубину вашего щита: аппарат требует минимум 45 мм свободного места сзади - недостаточно просто “влезет” в корпус;
• Если в системе есть чувствительное оборудование (электроника, серверы), параллельно установите УЗО - сам по себе автомат не защищает от утечек тока;
• При необходимости пломбировки - используйте специальные пластиковые пломбы, подходящие к клеммам Easy9 - они не повредят изоляцию.
