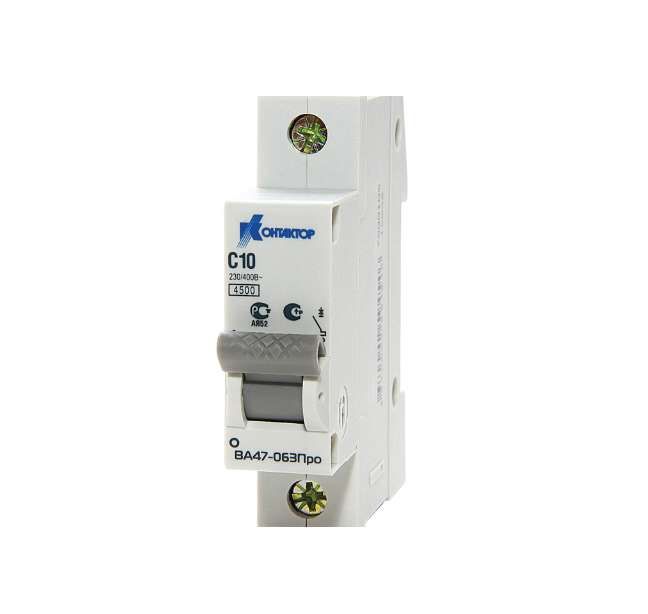

Выключатель автоматический ВА47-063Про, 3П, 16A, Icu-4,5kA, х-ка С | 7000146 Контактор (Legrand)

Автоматический выключатель модульный трехполюсный 16А 4.5кА характеристика С ВА47-063 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку в щитах управления, подходит для промышленных и коммерческих объектов. Бренд Контактор Ульяновск, артикул 7000146.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 16А 4.5кА характеристика С ВА47-063 предназначен для защиты трёхфазных электрических цепей переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Обеспечивает безопасную коммутацию нагрузки вручную через рычаг. Применяется в распределительных щитах промышленного оборудования, систем освещения, насосов, вентиляции, конвейеров и других устройств с активной или слабоиндуктивной нагрузкой.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 4,5 кА - предельная величина тока короткого замыкания, которую выключатель способен безопасно прервать;
• Характеристика срабатывания: C - чувствителен к умеренным импульсным токам, типичным для двигателей и люминесцентных светильников; срабатывает при токе 5–10 крат от номинала;
• Номинальное напряжение: 400 В - рассчитан на работу в сети 380/220 В AC;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Ширина: 3 модуля - занимает 54 мм на DIN-рейке (стандарт EN 60947);
• Глубина монтажа: 70 мм - требует свободного места внутри шита;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - применяется только во внутренних помещениях;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, но без конденсации воды;
• Способ монтажа: на DIN-рейку типа TS35;
• Род тока: переменный (AC) - не постоянному току.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 16А 4.5кА характеристика С ВА47-063 устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защелка на задней части корпуса - достаточно надавить до характерного щелчка. Чтобы снять устройство, отведите защелку отверткой, вставленной в специальное углубление. Подключение проводов выполняется к винтовым зажимам: входные - сверху, выходные - снизу. Максимальное сечение жил - 2,5 мм2 (медные). Перед подключением обязательно отключите питание. Не используйте силовые кабели с большим сечением - возможен перегрев и потеря контакта.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и GOST R 50345. Соответствие гарантирует точность срабатывания, долговечность и безопасность при работе в условиях перегрузок. Сертифицирован для применения в электроустановках до 1000 В переменного тока. Отказ от соблюдения условий эксплуатации (например, использование вне температурного диапазона или в среде с конденсацией влаги) выводит устройство из зоны сертификации.

Преимущества

• Трёхполюсная конструкция обеспечивает равномерную защиту всех фаз - исключает риск работы двигателя на одной фазе;
• Характеристика “C” оптимальна для запуска электромоторов - снижает количество ложных срабатываний при пусковых токах;
• Фиксация на DIN-рейке позволяет быстро менять устройства без демонтажа всей системы;
• Простой визуальный индикатор положения (рычаг вверх = включен, вниз = отключен) повышает удобство обслуживания;
• Производитель Контактор Ульяновск - проверенная российская компания с опытом производства коммутационной аппаратуры.

Ограничения применения

• Не предназначена для защиты цепей постоянного тока - применение на DC вызовет отказ или опасность возгорания;
• IP20 не допускает установку в сырых, пыльных или открытых местах - требуется помещение с контролируемой средой;
• Не рекомендован для частых операций включения/выключения - не является контактором, служебный срок ограничен количеством циклов (обычно ~10 000);
• Не поддерживает дистанционное управление - только ручное воздействие на рычаг;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного асинхронного двигателя мощностью до 4 кВт в станочном парке;
• Щитовая защита группы осветительных приборов с высокими пусковыми токами (например, галогенных ламп);
• Распределительный щит холодильного оборудования на складе;
• Электрошкаф конвейера на пищевом производстве;
• Подключение вводного автомата в малогабаритном распределительном щите офисного здания.

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток нагрузки с 16 А - лучше брать запас 10–20%, чтобы избежать нагрева;
• Проверьте глубину шита перед монтажом - 70 мм должны полностью поместиться без давления на соседние автоматы;
• Не затягивайте клеммы слишком сильно - можно повредить пластиковую часть или деформировать медную жилу;
• Если планируете использовать несколько автоматов рядом - учтите, что каждый занимает 3 модуля (54 мм), и заранее спланируйте место;
• Для комплексной защиты трёхфазной цепи сочетайте этот автомат с УЗО - он не защищает от утечек тока на землю;
• Обязательно подписывайте каждое устройство - особенно важно при наличии нескольких одинаковых по параметрам ВА47-063.
