Выключатель автоматический ВА47-063Про, 3П, 32A, Icu-4,5kA, х-ка С | 7000149 Контактор (Legrand)

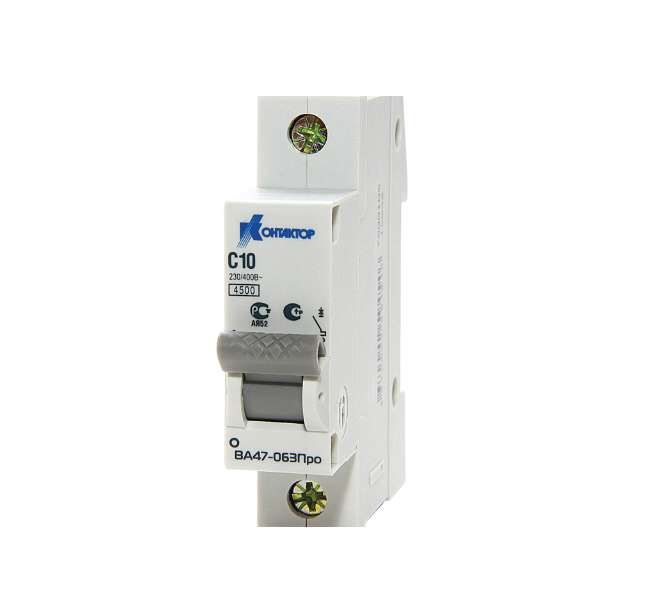

Автоматический выключатель ВА47-063 от Контактор Ульяновск - трёхполюсный модульный прибор для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, офисных и промышленных объектах. Номинальный ток 32 А, отключающая способность 4,5 кА, характеристика расцепителя C.

Назначение и область применения

ВА47-063 предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Используется в распределительных щитах низкого напряжения до 400 В. Применяется в системах питания: освещения, розеточных групп, электродвигателей, нагревательных приборов, малой промышленной техники. Характеристика C делает его подходящим для нагрузок с умеренным пусковым током - например, насосов, вентиляторов, светильников с люминесцентными лампами.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Отключающая способность: 4,5 кА
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала
• Тип тока: переменный (AC), частота 50 Гц
• Ширина: 3 модуля (54 мм)
• Глубина монтажа: 70 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Исполнение: стационарное
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −40 C до +40 C и повышенной влажностью
• Способ монтажа: на DIN-рейку типа TS35

Совместимость и монтаж

ВА47-063 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно зафиксировать устройство защёлкой - она расположена снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой, вставленной в её петлю. Подключение проводов выполняется через винтовые клеммы: входные - сверху, выходные - снизу. Максимальная площадь сечения провода - 2,5 мм2 (медный однопроволочный). Не рекомендуется использовать многожильные провода без наконечников.

Безопасность и стандарты

ВА47-063 соответствует требованиям ГОСТ Р 50345-2010 (IEC 60898-1). Обеспечивает защиту от перегрузок (тепловой расцепитель) и коротких замыканий (магнитный расцепитель). Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. Не предназначен для управления нагрузкой вручную - только для аварийного отключения.

Преимущества

• Надёжное срабатывание при кратковременных скачках тока благодаря характеристике C
• Простой и быстрый монтаж на DIN-рейку
• Удобная визуальная индикация положения: рычажок вверх - включен, вниз - отключен
• Устойчивость к колебаниям температуры в пределах UHL3
• Совместим с другими модулями серии MCB - можно собирать компактные щиты

Ограничения применения

• Не применяется в цепях постоянного тока (DC)
• Не подходит для защиты мощных двигателей с высоким пусковым током - лучше выбрать характеристику D
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без бокса или в наружных щитах
• Не рассчитан на частое ручное включение/выключение - не является рубильником
• Запрещено использовать при напряжении выше 400 В

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита конвейера с асинхронным двигателем 3 кВт
• Отключение системы отопления с циркуляционным насосом
• Распределительный щит производственного участка с несколькими потребителями до 32 А

Практические советы

• При проектировании щита учтите ширину 3 модуля - планируйте место для других автоматов и УЗО
• Подключайте провода плотно, проверяйте затяжку винтов после первого включения - возможна усадка металла
• Для многожильных проводов используйте наконечники типа НШВИ
• Не устанавливайте ВА47-063 рядом с источниками тепла - это влияет на точность теплового расцепления
• Проверяйте работу автомата ежегодно - тест-кнопка “T” на корпусе имитирует короткое замыкание
