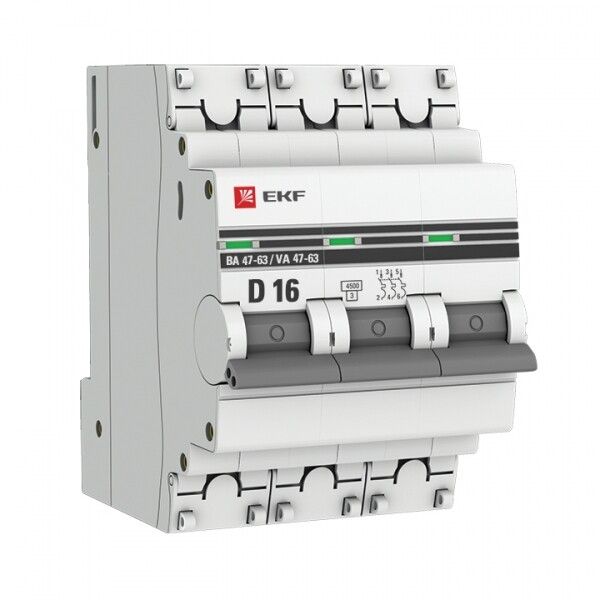

Выключатель автоматический трехполюсный ВА 47-63 16А D 4,5кА PROxima | mcb4763-3-16D-pro EKF

Автоматический выключатель ВА 47-63 от EKF - трёхполюсный модульный прибор на 16 А с характеристикой D и отключающей способностью 4,5 кА. Он предназначен для защиты цепей от перегрузок и коротких замыканий в бытовых и промышленных системах переменного тока, монтируется на DIN-рейку и совместим с большинством щитов. Артикул mcb4763-3-16d-pro.

Назначение и область применения

Выключатель ВА 47-63 используется для ручного включения и отключения электрических цепей, а также для автоматической защиты от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в сетях с напряжением до 400 В и частотой 50 Гц. Учитывая тип характеристики D, он идеально подходит для нагрузок с высоким пусковым током - например, двигателей, компрессоров, насосов, сварочных аппаратов.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 16 А
• Характеристика срабатывания: D - позволяет выдерживать кратковременные пусковые токи до 10–20 крат от номинала
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальное напряжение изоляции: 660 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Сечение подключаемых проводов: 1 – 25 мм2 (медные)
• Тип расцепителей: тепловой (для перегрузок) + электромагнитный (для КЗ)
• Ширина по модулям: 3 М (стандартная для DIN-рейки)
• Глубина монтажа: 41 мм
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от -25 C до +50 C
• Потери мощности: 6,2 Вт - показывает уровень нагрева при работе
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию, проходящую через цепь при КЗ
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, где возможны значительные переходные процессы
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50345-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

Выключатель ВА 47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 41 мм внутри щита. Подключение проводов осуществляется через винтовые зажимы, допускающие сечения от 1 до 25 мм2. Наличие пластиковых крышек над зажимами предотвращает случайное прикосновение к токоведущим частям и позволяет опломбировать устройство - важно для контролируемых объектов. Цветовая индикация (зелёный/красный) на ручке показывает состояние: включено / отключено. Рекомендуется использовать с другими элементами серии PROxima для единообразия и совместимости.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010, который соответствует международному стандарту IEC 60898-2. Класс токоограничения 3 повышает безопасность - при аварии энергия, передаваемая дальше по цепи, значительно ниже, чем у классов 1 и 2. IP20 обеспечивает базовую защиту от прикосновения, но не предназначен для влажных или запылённых мест. Исполнение УХЛ4 позволяет применять его в помещениях с умеренно холодным и влажным климатом, включая неотапливаемые технические помещения. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным броскам напряжения, характерным для промышленных сетей.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию и расхождение корпуса при длительной эксплуатации
• Пластиковые крышки на зажимах - исключают несанкционированный доступ, позволяют пломбировать устройство
• Цветной индикатор состояния - визуальное определение положения без вскрытия щита
• Удобная ручка управления - обеспечивает чёткое и надёжное переключение даже при сложных условиях
• Совместимость с продукцией EKF PROxima - упрощает сборку однотипных щитов
• Долгий срок гарантии - 84 месяца, что выше среднего для аналогичных устройств

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и внешних воздействий
• Не рекомендуется для постоянной работы при температурах ниже -25 C или выше +50 C
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц
• Характеристика D требует точного подбора - не следует использовать для освещения или бытовой электроники, где нужна более чувствительная характеристика C
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо дополнительно устанавливать УЗО

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Подключение конвейерной ленты на производстве
• Щит питания группы станков с ЧПУ
• Распределительный щит торгового центра с группой мощных светильников и HVAC
• Объединённая группа нагрузок в административном здании, где есть оборудование с высоким пусковым током

Практические советы

• При выборе автомата убедитесь, что сечение кабеля соответствует заявленному диапазону 1–25 мм2 - слишком тонкий провод вызовет перегрев, слишком толстый - затруднит фиксацию в зажиме
• При монтаже плотно затягивайте винты зажимов - плохой контакт увеличивает потери мощности и риск возгорания
• Для защиты людей от поражения током обязательно используйте этот автомат вместе с УЗО
• Если в щите много устройств, проверьте, хватает ли места по глубине - ВА 47-63 занимает 41 мм, а не 35 мм, как часто считают
• При необходимости пломбировки - используйте специальные пломбы, которые фиксируются через отверстия в крышках зажимов
• Для обслуживания - всегда отключайте питание и проверяйте отсутствие напряжения перед работой с зажимами, даже если ручка в положении “OFF”
