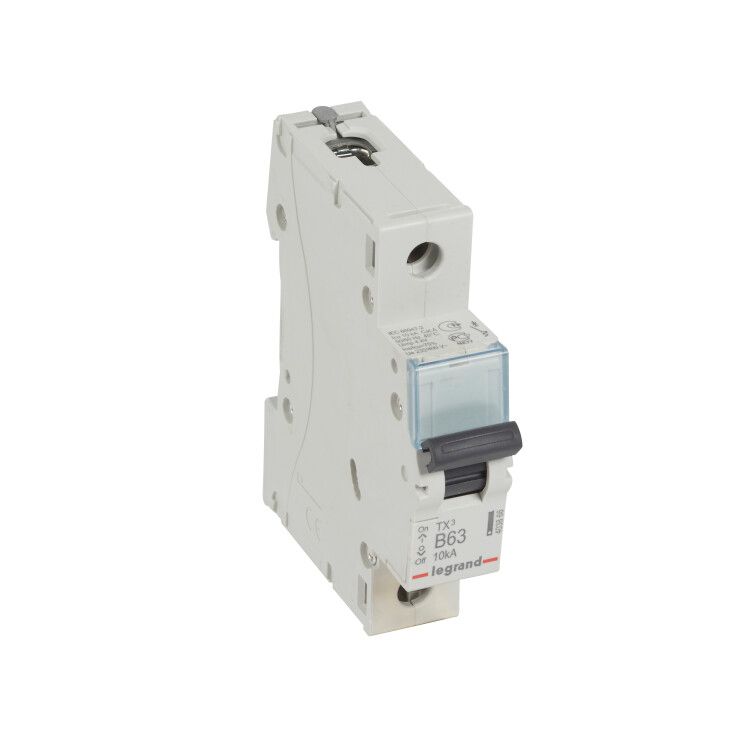

Автоматический выключатель TX 6000 - 10 кА тип характеристики B 1П 230/400 В~ 63 А 1 модуль 403866 Legrand

Автоматический выключатель Legrand TX3 6000 - однополюсный коммутационный аппарат с номинальным током 63 А, предназначенный для защиты бытовых электросетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, занимает один модуль и соответствует требованиям МЭК 60898-1.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты однофазных электрических цепей в жилых помещениях, офисах и других объектах с бытовой нагрузкой. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для установки в щитках квартир, частных домов, гаражей и малых производственных помещений.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 1 - управляет одной фазой сети;
• Номинальное напряжение: 230 В переменного тока (до 400 В между фазами);
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок с пусковыми токами (например, освещение, бытовая техника);
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия на сеть;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли; подходит только для внутренней установки;
• Диапазон рабочих температур: от -25 до +70 C - работает в большинстве климатических условий России;
• Частота: 50/60 Гц - совместим с сетями стран СНГ и Европы;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при работе в сетях до 400 В;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения;
• Количество модулей: 1 - компактный размер, экономит место в щите;
• Глубина монтажа: 44 мм - требует минимальной глубины штробы при скрытой установке;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температуры;
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью;
• Категория перенапряжения: 0 - предназначен для защиты внутри распределительных устройств, не для защиты на входе в здание.

Совместимость и монтаж

Автоматический выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в положении «вниз». Чтобы снять устройство, отведите защёлку с помощью плоской отвёртки, вставленной в специальное углубление. Клеммы для подключения проводов - винтовые, позволяют закрепить медные жилы сечением до 35 мм2. Устройство подходит как для открытого, так и для скрытого монтажа в нишах стен. Обеспечивает плотный контакт благодаря качественному механизму зажима.

Безопасность и стандарты

Выключатель соответствует международным стандартам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947-2 (для промышленных выключателей). Соответствие этим нормам гарантирует надёжность срабатывания, долговечность и безопасность при эксплуатации. Класс токоограничения 3 снижает риск возгорания при аварии. Номинальное напряжение изоляции 500 В обеспечивает безопасную работу даже при кратковременных перенапряжениях.

Преимущества

• Компактный размер (1 модуль) позволяет разместить больше автоматов в одном щите;
• Надёжная фиксация на DIN-рейке с удобной защёлкой - легко устанавливать и демонтировать;
• Высокая отключающая способность (10 кА) - подходит для современных сетей с большой мощностью потребления;
• Характеристика B оптимальна для бытовых нагрузок - не ложные срабатывания при включении холодильника, стиральной машины и светильников;
• Широкий диапазон температур - работает в неотапливаемых помещениях зимой;
• Совместим с системами защиты от перенапряжений и другими элементами щита Legrand.

Ограничения применения

• Не предназначен для трёхфазных сетей - требуется три отдельных аппарата;
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях (ванная, баня, улица) без дополнительной герметизации;
• Категория перенапряжения 0 - не заменяет входной автомат или УЗИП на вводе в здание;
• Не рекомендован для промышленных механизмов с высокими пусковыми токами (например, большие насосы, компрессоры) - лучше выбрать характеристику C или D;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

Автоматический выключатель Legrand TX3 6000 применяется для защиты:

• групповой розеточной линии в квартире (кухня, гостиная);
• осветительной сети с несколькими точками;
• электроплиты или духового шкафа (при согласовании с сечением провода);
• кондиционера или теплового насоса (если пусковой ток не превышает возможности характеристики B);
• батареи автоматов в распределительном щите дома.

Практические советы

• Выбирая этот автомат, проверьте сечение кабеля: для 63 А минимум требуется медный провод 10–16 мм2 (зависит от длины и условий прокладки);
• При скрытом монтаже учтите глубину 44 мм - штроба должна быть достаточной, чтобы не деформировать корпус;
• Не используйте автомат вместо УЗО - для защиты людей от поражения током обязательно добавьте отдельное устройство;
• При установке в щит с множеством автоматов соблюдайте порядок: сверху - вводной, затем - групповые, последним - Legrand TX3 6000;
• Проверяйте соответствие номинала автомата и сечения провода - превышение тока может вызвать нагрев и выход из строя изоляции.
