Автоматический выключатель TX 6000 - 10 кА тип характеристики B 2П 230/400 В~ 40 А 2 модуля 403878 Legrand

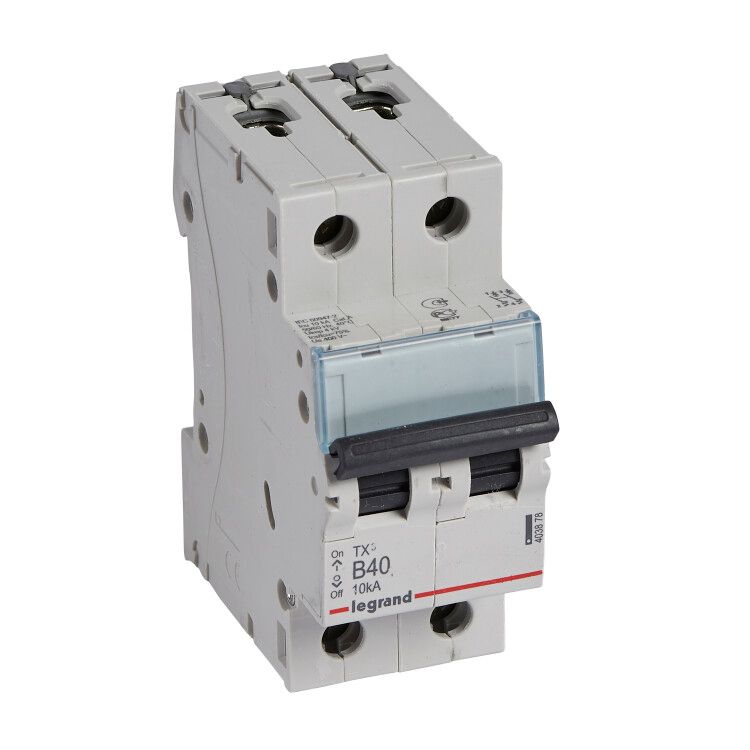

Автоматический выключатель Legrand TX3 с артикулом 403878 - двухполюсный коммутационный аппарат для защиты бытовых и аналогичных электросетей от перегрузок и коротких замыканий. Устанавливается на DIN-рейку, рассчитан на ток 40 А и напряжение до 400 В, подходит для монтажа в щитках жилых домов, офисов и объектов малой мощности.

Назначение и область применения

Автоматический выключатель Legrand TX3 403878 предназначен для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Он автоматически отключает питание при превышении допустимого тока, предотвращая повреждение проводки, оборудования и возгорание.

Применяется в бытовых и аналогичных сетях: квартирные щитки, частные дома, небольшие торговые помещения, системы освещения и розеточные группы. Подходит для защиты групп нагрузок до 40 А, например, кухонной зоны, кондиционера или водонагревателя.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 2 - одновременно отключаются два провода (фаза и нуль), что соответствует требованиям безопасности для однофазных сетей.
• Номинальное напряжение: 400 В ~ - работает в сети переменного тока с напряжением до 400 В между фазами (230 В между фазой и нулём).
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам; срабатывает при токе 3–5 крат от номинала, идеально для бытовых нагрузок с плавным запуском (освещение, бытовая техника).
• Количество модулей: 2 - занимает две ширины стандартной DIN-рейки (17,5 мм каждый), удобно для компактных щитков.
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этой площади сечения.
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли; применяется только внутри закрытых щитков.
• Рабочая температура: от -25 до +70 C - работает в большинстве климатических условий, включая неотапливаемые помещения.
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая энергию, проходящую через цепь.
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутренних элементов при рабочих напряжениях до 400 В.
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран.
• Глубина монтажа: 44 мм - требует минимального свободного пространства за рейкой.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов.
• Нормативный документ: МЭК 60898-1 / 60947-2 - соответствие международным стандартам качества и безопасности.

Совместимость и монтаж

Выключатель Legrand TX3 403878 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать устройство защёлкой - она расположена снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой, вставленной в специальное углубление.

Подключение проводов выполняется через винтовые клеммы. Рекомендуется использовать наконечники типа НШВИ для многожильных проводов, чтобы избежать ослабления соединения. Максимальное сечение - 35 мм2, меньшее сечение (например, 2,5–6 мм2) подходит для обычных розеточных и осветительных групп.

Не рекомендуется устанавливать рядом с источниками тепла или в местах с повышенной влажностью - степень защиты IP20 исключает использование вне щита.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 403878 соответствует международным стандартам IEC 60898-1 (для бытовых применений) и IEC 60947-2 (для промышленных коммутационных аппаратов). Это гарантирует точность срабатывания, долговечность и безопасность при аварийных ситуациях.

Класс токоограничения 3 обеспечивает быстрое прекращение тока КЗ, минимизируя риск повреждения кабелей и оборудования. Номинальное импульсное напряжение 4 кВ защищает от внешних помех, таких как грозовые всплески.

Преимущества

• Надёжная двухполюсная коммутация - полностью отключает цепь, включая ноль, что важно для безопасности при обслуживании.
• Характеристика B оптимальна для бытовых нагрузок - не даёт ложных срабатываний при включении холодильника, микроволновки или люминесцентных светильников.
• Компактный формат (2 модуля) экономит место в щитке.
• Простая и проверенная система фиксации на DIN-рейке - не требует дополнительных креплений.
• Срок службы и гарантия 2 года - продукция Legrand известна стабильным качеством.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых условиях - IP20 не обеспечивает защиту от жидкости и пыли.
• Не подходит для защиты двигателей, насосов или другого оборудования с высокими пусковыми токами - для них требуется характеристика C или D.
• Не используется в трёхфазных системах - для этого нужны трёх- или четырёхполюсные модели.
• Не имеет функции дифференциального тока - для защиты от утечек необходимо дополнительно устанавливать УЗО.

Примеры использования

• Защита розеточной группы на кухне (плитка, кофе-машина, блендер).
• Отдельный автомат для водонагревателя мощностью до 9 кВт.
• Щиток в частном доме - защита одной комнаты или зоны освещения.
• Объекты малой торговли: кафе, небольшие магазины, мастерские с сетью 230 В.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех подключенных приборов не превышает 9,2 кВт (40 А × 230 В).
• При замене старого автомата проверьте сечение входного кабеля - он должен выдерживать 40 А (минимум 6 мм2 меди).
• Не используйте этот выключатель вместо УЗО - для защиты от поражения током нужен отдельный дифавтомат или параллельное УЗО.
• При сборке щитка соблюдайте порядок: ввод → главный автомат → групповые автоматы. Legrand TX3 403878 лучше устанавливать после вводного устройства.
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев и выход из строя даже при правильном номинале.
