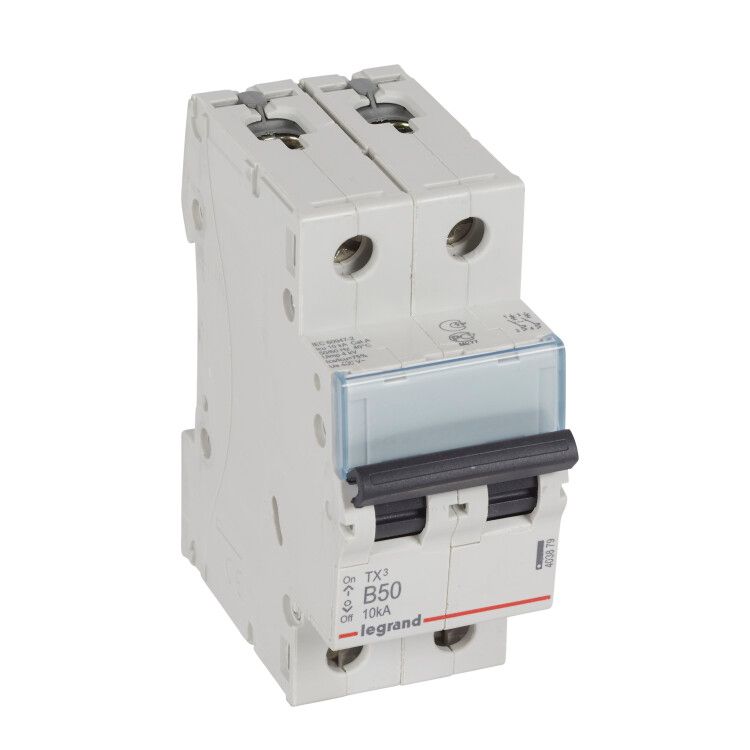

Автоматический выключатель TX 6000 - 10 кА тип характеристики B 2П 230/400 В~ 50 А 2 модуля 403879 Legrand

Автоматический выключатель двухполюсный 50А тип B 10кА 230/400В~ 2 модуля TX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и аналогичных системах. Этот выключатель устанавливается на DIN-рейку, занимает два модуля и совместим с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель двухполюсный 50А тип B 10кА 230/400В~ 2 модуля TX3 6000 используется для защиты групповых линий в жилых и общественных зданиях. Он отключает питание при превышении допустимой нагрузки (перегрузка) или при возникновении короткого замыкания. Подходит для защиты освещения, розеточных групп, бытовых приборов и других устройств с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 2 - одновременно отключаются оба проводника (L и N);
• Номинальное напряжение: 400 В ~ - рассчитан на работу в трёхфазной сети 230/400 В;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовых нагрузок (например, светильники, зарядные устройства);
• Количество модулей: 2 - ширина 17,5 мм × 2 = 35 мм, требует места на DIN-рейке;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этой площади;
• Род тока: переменный - работает только с сетью 50/60 Гц;
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитках;
• Рабочая температура: от -25 до +70 C - может работать в неотапливаемых помещениях, включая подвалы и чердачные щитовые;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает энергию пробоя;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Глубина монтажа: 44 мм - требуется свободное пространство за DIN-рейкой;
• Нормативы: МЭК 60898-1 / 60947-2 - соответствует европейским требованиям к автоматическим выключателям;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влажности внутри щита;
• Гарантия: 24 месяца - официальный срок от Legrand.

Совместимость и монтаж

Выключатель 50А типа B 10кА 230/400В~ 2 модуля TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать его защёлкой - для демонтажа отведите её отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, без перекоса. Максимальное сечение - 35 мм2, минимальное - рекомендуется не менее 1,5 мм2 для надёжного контакта. Убедитесь, что глубина щита достаточна (минимум 44 мм). Совместим со всеми элементами серии TX3: дифференциальные автоматы, УЗО, рубильники.

Безопасность и стандарты

Автоматический выключатель TX3 6000 соответствует международным стандартам IEC 60898-1 (для бытового применения) и IEC 60947-2 (для промышленных условий). Класс токоограничения 3 обеспечивает быстрое гашение дуги при аварии, снижая риск повреждения оборудования. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают безопасность даже при кратковременных перенапряжениях. IP20 исключает использование вне герметичных щитов - не устанавливайте в сырых местах, на улице или в открытых нишах.

Преимущества

• Надёжная двухполюсная коммутация - полностью отключает фазу и ноль, исключает опасность “обмана” при ремонте;
• Механизм с двойным расцеплением - тепловой (при длительной перегрузке) и магнитный (при КЗ) - даёт точную защиту;
• Фиксация на DIN-рейке с удобной защёлкой - монтаж и сервис без инструментов;
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях;
• Совместимость с серией TX3 - возможность сборки полноценной системы защиты одного бренда.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц;
• Не подходит для мощных двигателей, сварочных аппаратов или насосов с высоким пусковым током - для них нужна характеристика C или D;
• IP20 не защищает от воды и пыли - запрещена установка в ванных, банях, на улице или в неуплотнённых щитах;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется отдельное УЗО;
• Не предназначен для частого ручного включения/выключения - предназначен для аварийного отключения, а не для регулярного управления.

Примеры использования

• Защита группы розеток на кухне (стиральная машина, микроволновка, кофе-машина);
• Щитовая в подвале - защита освещения и розеток в неотапливаемом помещении;
• Общий входной автомат для квартиры или маленького дома (если суммарная нагрузка не превышает 11–12 кВт);
• Защита линии питания кондиционера или водонагревателя с мощностью до 11,5 кВт.

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность всех подключённых приборов не превышала 11,5 кВт (50 А × 230 В);
• Подключайте кабели одинакового сечения - смешивание 16 мм2 и 35 мм2 в одной клемме может вызвать нагрев;
• Не используйте автомат вместо УЗО - он не спасёт от поражения током при утечке;
• При установке в старый щит убедитесь, что DIN-рейка не деформирована - плохой контакт с рейкой снижает надёжность;
• Проверяйте маркировку перед монтажом: тип B, 50 А, 2P - должны совпадать с проектом;
• При замене - всегда отключайте питание всей цепи, даже если выключатель находится в положении OFF.
