Выключатель автоматический модульный 3п B 40А 10кА TX3 6000 3мод. 400В Leg 403892 Legrand

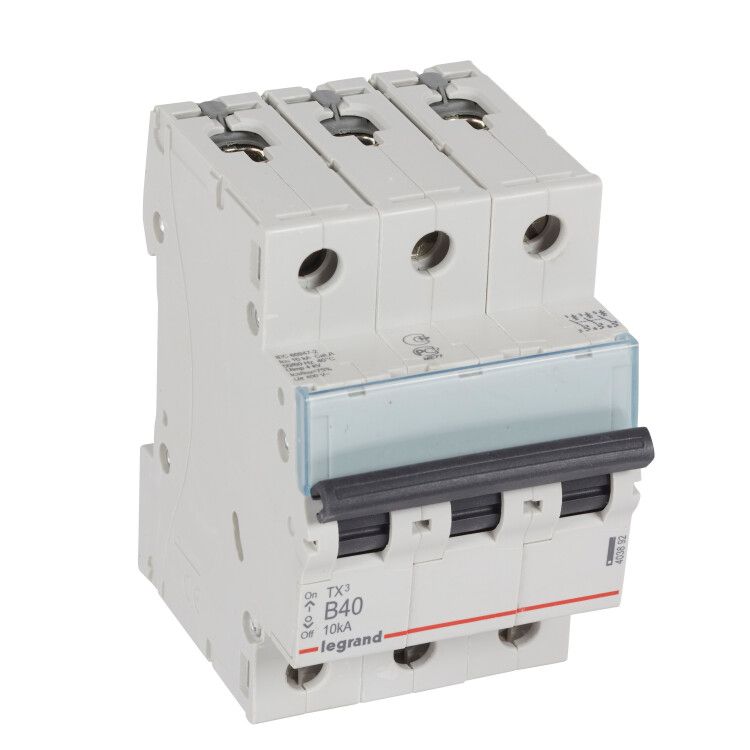

Автоматический выключатель Legrand TX3 с артикулом 403892 - трёхполюсный коммутационный аппарат на 40 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для бытовых и аналогичных объектов с переменным током 400 В.

Назначение и область применения

Автоматический выключатель Legrand TX3 используется для безопасного включения, отключения и защиты электрических цепей. Он реагирует на перегрузки (долговременные превышения тока) и короткие замыкания (резкие скачки тока), автоматически размыкая цепь. Применяется в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с однофазной или трёхфазной сетью 400 В.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) - рассчитан на сети 380–400 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным запуском (освещение, бытовые приборы)
• Род тока: переменный (AC), частота 50/60 Гц
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; предназначен для установки внутри закрытых щитов
• Количество модулей DIN: 3 - занимает 3 стандартных модуля (по 17,5 мм каждый)
• Глубина монтажа: 44 мм - требует достаточного места в шкафу
• Рабочая температура: от -25 до +70 C - работает в большинстве климатических условий
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренной влажностью и колебаниями температур
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям
• Степень загрязнения: 2 - подходит для помещений с незначительным скоплением пыли и конденсата
• Категория перенапряжения: 0 - не предназначен для защиты от внешних грозовых импульсов
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения
• Гарантия: 24 месяца
• Соответствие стандартам: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand TX3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защелка на задней части корпуса: чтобы зафиксировать, просто защелкните устройство на рейке; чтобы снять - отведите защелку отверткой через специальное отверстие. Подключение проводов выполняется через винтовые клеммы. Рекомендуется использовать кабели с сечением до 35 мм2, плотно затягивать зажимы, не допуская оголённых жил. Установка возможна только в сухих, хорошо вентилируемых щитах - не для открытого монтажа или улицы.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных коммутационных аппаратов). Обеспечивает класс токоограничения 3 - минимальное повреждение оборудования при КЗ. Конструкция исключает доступ к токоведущим частям при установленном положении. Не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно защищает даже при серьёзных авариях
• Компактный размер (3 модуля) - экономит место в щитке
• Надёжная защелка на DIN-рейке - простой монтаж и демонтаж без инструментов
• Совместим с другими элементами серии TX3 - удобно собирать унифицированные щиты
• Широкий диапазон рабочих температур - стабильная работа в условиях перепадов
• Подтверждённая долговечность - гарантия 2 года

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не защищает от утечек тока на землю - необходимо использовать совместно с УЗО
• Характеристика B не оптимальна для мощных двигателей - для них предпочтительнее тип C или D
• Не рекомендуется для систем с частыми пусками (например, насосы, компрессоры) - риск ложных срабатываний
• Категория перенапряжения 0 - не защищает от грозовых импульсов; нужен дополнительный SPD

Примеры использования

• Защита трёхфазной группы розеток в квартире или офисе
• Щитовая защита осветительных цепей в многоквартирном доме
• Комплексная защита нагревательных приборов (электрокотлы, ТЭНы)
• Распределительный щит на производственном участке с небольшими станками
• Фидеры питания для групповой нагрузки в торговых точках

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - для 40 А лучше использовать медный кабель 6–10 мм2, в зависимости от длины и условий прокладки
• При сборке щита используйте одинаковые автоматы серии TX3 - они имеют единый дизайн, цвет и механизм защёлок, что упрощает обслуживание
• Не устанавливайте этот автомат вместо УЗО - он не спасёт от поражения током
• Проверяйте работу автомата раз в месяц: переведите рычаг в положение “OFF”, затем снова в “ON” - если не включается, замените
• Если планируете подключать оборудование с высоким пусковым током (например, холодильник, насос), рассмотрите вариант с характеристикой C
• Обязательно оставляйте свободное пространство вокруг аппарата - не забивайте щит слишком плотно, особенно при температурах выше 40 C
