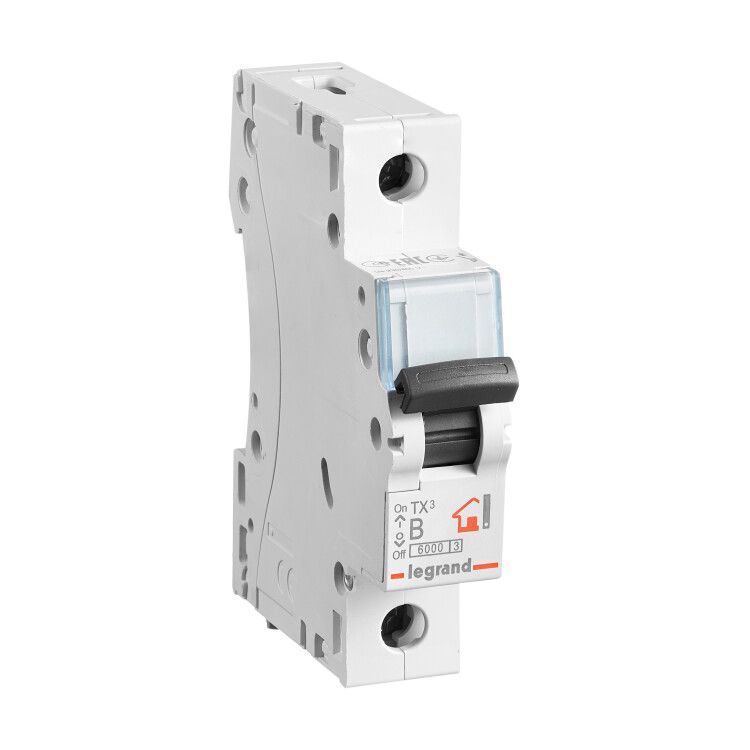

Выключатель автоматический модульный 1п B 32А 6кА TX3 6000 1мод. 230/400В Leg 403975 Legrand

Автоматический выключатель модульный однополюсный 32А B 6кА TX3 6000 1мод. 230/400В от Legrand - надёжное устройство для защиты бытовых электросетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, занимает один модуль и совместимо с типичными щитами в квартирах и частных домах.

Назначение и область применения

Автоматический выключатель модульный однополюсный 32А B 6кА TX3 6000 1мод. 230/400В предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в бытовых электрощитах для защиты групповых линий: освещения, розеток, бытовой техники. Подходит для установки в жилых помещениях, офисах, малых торговых объектах.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 1 - управляет одной фазной линией;
• Номинальное напряжение: 230 В переменного тока - рассчитан на однофазную сеть 230/400 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок с пусковыми токами (например, лампы, холодильники, зарядные устройства);
• Класс токоограничения: 3 - высокая скорость отключения, снижает энергию КЗ, защищает оборудование;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - применяется только внутри закрытых щитов;
• Диапазон рабочих температур: от -25 до +70 C - работает в большинстве условий в помещении;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этой площади;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до 500 В;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Частота: 50/60 Гц - совместим с сетями России и Европы;
• Глубина монтажа: 44 мм - требует минимального места в щите;
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата в закрытых помещениях;
• Гарантия: 24 месяца.

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его внизу, затем нажать сверху до характерного щелчка. Снятие выполняется отвёрткой: вставьте её в петлю защёлки, оттяните вниз - выключатель легко выйдет из рейки. Клеммы - винтовые, позволяют зажать одножильный или многожильный провод сечением до 35 мм2. Перед подключением обязательно отключите питание.

Безопасность и стандарты

Автоматический выключатель модульный 32А B 6кА TX3 6000 соответствует международным стандартам IEC 60898-1 и IEC 60947-2. Обеспечивает класс безопасности II (двойная изоляция), не требует заземления корпуса. Категория перенапряжения 0 указывает на применение в пределах распределительной сети, а не на стороне потребителя. Степень загрязнения 2 - допустимо наличие неметаллической пыли и небольшой влажности в щите, но не влажных сред.

Преимущества

• Компактный размер - занимает всего один модуль, экономит место в щите;
• Высокая отключающая способность (6 кА) - надёжно защищает даже при серьёзных авариях;
• Характеристика B - оптимальна для бытовых нагрузок с пусковыми токами;
• Класс 3 токоограничения - минимизирует повреждения проводки и оборудования при КЗ;
• Надёжная защёлка - обеспечивает прочное крепление на DIN-рейке без люфта;
• Подтверждённая сертификация - соответствие европейским стандартам качества.

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP20 не защищает от воды и пыли;
• Не подходит для трёхфазных систем - однополюсный, использует только одну фазу;
• Не рекомендуется для мощных промышленных двигателей - характеристика B менее подходяща, чем C или D;
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО;
• Не следует использовать в местах с постоянными вибрациями - не является виброустойчивым исполнением.

Примеры использования

• Защита группы розеток в гостиной или кухне;
• Отключение световой линии в спальне или коридоре;
• Щитовая защита для бойлера, стиральной машины, микроволновки;
• Дополнение в существующем щите вместо старого автомата того же номинала.

Практические советы

• Выбирая автомат, проверяйте, что сечение вашего кабеля не превышает 35 мм2 - иначе соединение будет ненадёжным;
• Если в щите уже есть УЗО, этот автомат можно использовать как обычный защитный - он не заменяет УЗО;
• При замене старого автомата на новый - всегда отключайте входное питание перед работой;
• Не затягивайте клеммы слишком сильно - это может повредить пластик или обломить контакт;
• Для удобства обслуживания помечайте каждый автомат этикеткой - особенно если в щите много устройств.
