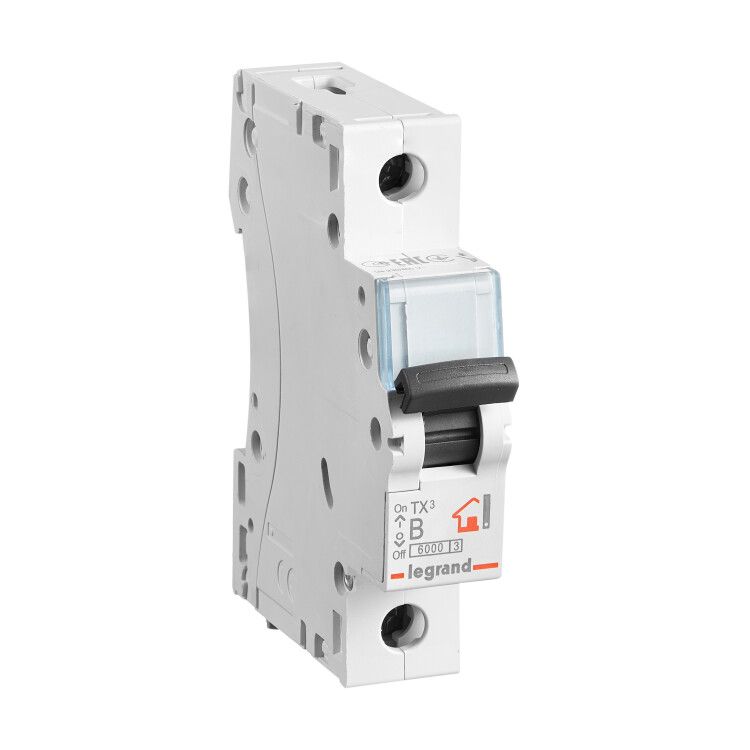

Автоматический выключатель TX 6000 - 6 кА тип характеристики B 1П 230/400 В~ 63 А 1 модуль 403978 Legrand

Автоматический выключатель Legrand TX3 6000 - однополюсный коммутационный аппарат с номинальным током 63 А, предназначенный для защиты бытовых и аналогичных электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, занимает один модуль и соответствует требованиям международных стандартов.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты однофазных электрических цепей в жилых помещениях, офисах, малых производствах и других объектах с нагрузкой до 63 А. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для установки в щитках квартир, домов, подъездов и административных зданий.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовой техники и освещения
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Номинальное напряжение: 230 В переменного тока (до 400 В в трёхфазной сети)
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Количество полюсов: 1 - управляет одной фазой
• Количество модулей DIN: 1 - компактный размер, экономит место в щите
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и воды; предназначен для внутренней установки
• Рабочая температура: от -25 до +70 C - работает в неотапливаемых помещениях, подвалах, на балконах
• Максимальное сечение кабеля: 35 мм2 - подходит для медных проводов большого сечения
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при рабочих напряжениях
• Класс токоограничения: 3 - высокий уровень быстродействия, снижает энергию КЗ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Категория перенапряжения: 0 - не предназначен для защиты от грозовых перенапряжений
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы при низких температурах
• Глубина монтажа: 44 мм - требует минимального места внутри шкафа
• Гарантия: 24 месяца

Совместимость и монтаж

Автоматический выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до характерного щелчка. Для демонтажа отведите защёлку отверткой, вставленной в специальное углубление. Клеммы позволяют подключать одножильные и многожильные провода сечением до 35 мм2. Подходит для скрытого монтажа - устанавливается в стеновые шкафы и распределительные коробки. Совместим со всеми элементами серии TX3: дифференциальными автоматами, рубильниками, переходниками.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 и IEC 60947-2, что подтверждает соответствие требованиям безопасности для бытового и аналогичного использования. Класс токоограничения 3 обеспечивает быстрое отключение при аварии, снижая риск возгорания. Конструкция исключает случайное прикосновение к токоведущим частям при установленном положении. Не предназначен для установки вне помещений или во влажных зонах (ванная, баня, улица) из-за степени защиты IP20.

Преимущества

• Компактный размер - всего 1 модуль, удобен для плотной сборки щита
• Надёжная фиксация на DIN-рейке с двойной защёлкой
• Простой визуальный индикатор состояния: рычаг вниз = отключен, вверх = включен
• Широкий диапазон рабочих температур - можно использовать даже в неотапливаемых помещениях
• Совместимость с другими устройствами серии TX3 - единый стиль и стандартизированные клеммы
• Высокая отключающая способность (6 кА) - подходит для современных сетей с повышенной мощностью

Ограничения применения

• Не применяется в трехфазных системах без нескольких единиц - только для одной фазы
• Не защищает от грозовых перенапряжений - требуется дополнительный УЗИП
• IP20 не обеспечивает защиту от влаги - запрещена установка в сырых местах (бани, улица, подвалы с протечками)
• Не рекомендован для цепей с частыми пусками двигателей - лучше выбрать характеристику C или D
• Не подходит для промышленных объектов с высокими токами КЗ выше 6 кА

Примеры использования

• Защита группы розеток в квартире с мощной техникой (стиральная машина, микроволновка, утюг)
• Отдельный автомат для кухонной зоны с плитой и вытяжкой
• Щиток в частном доме - защита освещения и розеточных контуров
• Общий входной автомат в этажном щите, если нагрузка не превышает 63 А
• Контур для кондиционера или водонагревателя в условиях стабильной сети

Практические советы

• Выбирая автомат, проверьте сечение кабеля: для 63 А нужен минимум 10–16 мм2 меди, в зависимости от длины линии
• Не используйте этот выключатель для защиты электромоторов - они имеют большие пусковые токи, которые вызовут ложные срабатывания
• При сборке щита соблюдайте порядок: ввод → главный автомат → групповые автоматы. Legrand TX3 6000 хорошо сочетается с вводными автоматами этой же серии
• При подключении проводов затягивайте клеммы равномерно - переусиливать нельзя, чтобы не повредить пластик
• Если планируете скрытый монтаж - заранее продумайте доступ к щиту для обслуживания
• Проверяйте маркировку перед установкой: убедитесь, что это именно 63 А, тип B, а не 40 А или C
