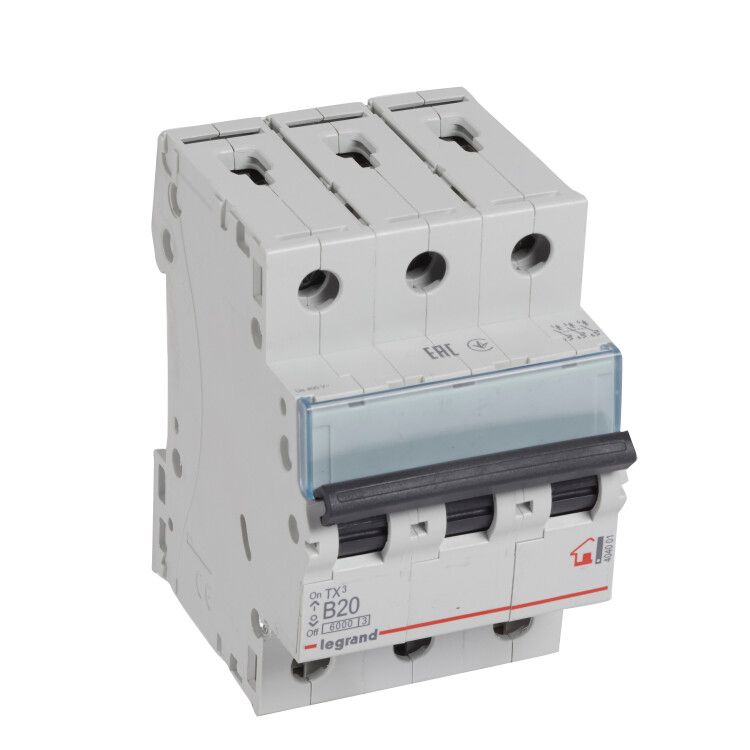

Выключатель автоматический модульный 3п B 20А 6кА TX3 6000 3мод. 400В Leg 404001 Legrand

Автоматический выключатель Legrand TX3 6000 — трёхполюсный устройство на 20 А с отключающей способностью 6 кА, предназначенное для защиты электрических цепей в бытовых и аналогичных объектах. Устройство устанавливается на DIN-рейку, надёжно фиксируется и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с однофазной или трёхфазной сетью переменного тока 400 В. Подходит для защиты групповых линий освещения, розеток, бытовой техники и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальное напряжение: 400 В — рабочее напряжение сети
• Номинальная отключающая способность: 6 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, идеально подходит для бытовых нагрузок (например, светильники, зарядные устройства, холодильники)
• Род тока: переменный (AC) — работает только в сетях с частотой 50/60 Гц
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого щита
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижающая энергию пробоя
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к импульсным перенапряжениям, таким как грозовые разряды
• Количество модулей DIN: 3 — занимает три стандартных модуля (по 17,5 мм каждый)
• Глубина монтажа: 44 мм — минимальная глубина шкафа для комфортной установки
• Максимальное сечение кабеля: 35 мм² — можно подключать медные провода до этого сечения
• Рабочая температура: от -25 до +70 °C — допустимый диапазон для внутренней установки в помещениях с контролируемым микроклиматом
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат, в том числе для неотапливаемых помещений
• Степень загрязнения: 2 — подходит для условий с небольшим количеством пыли и конденсата
• Категория перенапряжения: 0 — не предназначено для установки на входе в здание, где возможны значительные импульсы
• Гарантия: 24 месяца
• Соответствие стандартам: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его внизу, затем слегка нажать сверху до характерного щелчка. Для демонтажа — отведите защёлку отверткой, вставленной в специальное углубление. Клеммы для подключения проводов — винтовые, доступны с лицевой стороны. Подключаются медные однопроволочные или многожильные провода с опрессовкой до 35 мм². Не рекомендуется использовать алюминиевые провода без переходных соединений.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 6000 соответствует требованиям международных стандартов IEC 60898-1 (для бытового использования) и IEC 60947-2 (для промышленного). Обеспечивает класс токоограничения 3 — один из самых высоких уровней защиты от энергии дуги при КЗ. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и изолированным клеммам. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают безопасность даже при кратковременных перенапряжениях.

Преимущества

• Надёжная работа при частых включениях — механизм рассчитан на десятки тысяч операций
• Простой и наглядный индикатор положения: рычаг вверх — включен, вниз — отключен, в середине — сработал
• Фиксация на DIN-рейке с двойной защёлкой — предотвращает самопроизвольное выпадение
• Совместим с другими элементами серии TX3 — удобно собирать щиты одной серии
• Подходит для систем с ограниченным пространством — всего 3 модуля занимают мало места

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях — степень защиты IP20 не защищает от воды и пыли
• Не подходит для защиты мощных двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами — характеристика B слишком чувствительна
• Не следует применять в качестве главного вводного автомата — категория перенапряжения 0 не предусматривает защиту от внешних импульсов
• Не совместим с алюминиевыми проводами без переходных клемм — риск окисления и перегрева
• Не рекомендуется для установки в местах с температурой ниже -25 °C или выше +70 °C — выход за пределы климатического исполнения УХЛ4 снижает надёжность

Примеры использования

• Защита трёхфазной группы розеток в мастерской
• Щитовая защита освещения в многоэтажном жилом доме
• Отдельный автомат для кондиционера или бойлера в распределительном щите
• Комплектация щита в кафе, мини-офисе, автосервисе

Практические советы

• Выбирая автомат Legrand TX3 6000, проверьте, что ваша сеть имеет напряжение 400 В и частоту 50/60 Гц — он не работает в постоянном токе
• При подключении кабеля сечением более 16 мм² используйте наконечники — так легче затянуть винты и избежать повреждения жил
• Не устанавливайте рядом с источниками тепла — перегрев снижает точность срабатывания теплового расцепителя
• При сборке щита оставляйте свободное место вокруг выключателя — для лучшего теплоотвода и обслуживания
• Если требуется защита от перенапряжений — добавьте УЗИП перед этим автоматом, поскольку TX3 6000 не выполняет эту функцию
• Для замены старого автомата — сравните количество модулей и тип крепления. TX3 6000 совместим с большинством современных щитов
