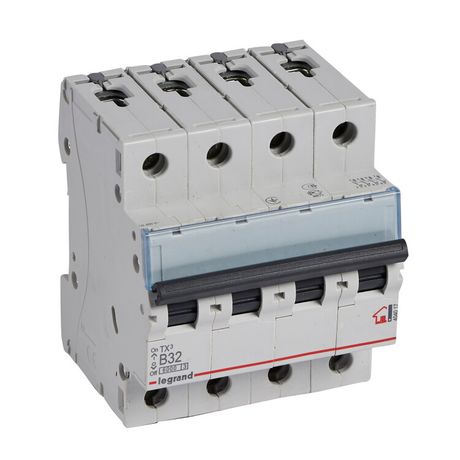

Выключатель автоматический модульный 4п B 32А 6кА TX3 6000 4мод. 400В Leg 404017 Legrand

Автоматический выключатель Legrand TX3 6000 - четырёхполюсный коммутационный аппарат на 32 А с отключающей способностью 6 кА, предназначенный для защиты и управления электрическими цепями в бытовых и аналогичных системах. Устройство устанавливается на DIN-рейку, имеет надёжную конструкцию и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, квартир, офисов и других объектов с однофазной или трёхфазной сетью переменного тока 400 В. Подходит для защиты групповых линий, мощных потребителей (кондиционеры, бойлеры, электроплиты) и оборудования с высоким пусковым током.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовой нагрузки с пусковыми токами (например, двигатели, освещение)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Частота: 50/60 Гц
• Рабочая температура: от -25 C до +70 C
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды; предназначен для установки внутри закрытых щитов
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее энергии пробоя
• Количество модулей DIN: 4 (занимает 4 стандартных модуля шириной 17,5 мм каждый)
• Глубина монтажа: 44 мм
• Максимальное сечение кабеля: 35 мм2
• С коммутируемым нейтральным проводником: да - нейтраль тоже отключается при срабатывании
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температур, типично для помещений в России
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в щите
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать устройство защёлкой - для демонтажа отведите её отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам, расположенным сверху. Максимальное сечение кабеля - 35 мм2, что позволяет использовать медные жилы до 2×16 мм2 или одиночные до 35 мм2. Обращайте внимание на правильное подключение фаз и нейтрали: все четыре полюса коммутируются, включая ноль. Убедитесь, что ширина щита достаточна для 4 модулей (70 мм) и глубины 44 мм.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 6000 соответствует требованиям МЭК 60898-1 (для бытового и аналогичного использования) и МЭК 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения проводки. IP20 гарантирует безопасность при работе в закрытых щитах, но не защищает от внешних воздействий - не устанавливайте устройство вне электрошкафа. Наличие коммутируемого нулевого проводника повышает уровень безопасности при обслуживании, исключая потенциальный контакт с фазой даже при отключенном нуле.

Преимущества

• Коммутируемый нейтральный проводник - повышает безопасность при ремонте и диагностике
• Характеристика B - оптимальна для бытовых нагрузок с пусковыми токами (электромоторы, светильники)
• Класс 3 токоограничения - минимизирует термические и электродинамические последствия КЗ
• Надёжная защёлка на DIN-рейке - простой монтаж и демонтаж без инструментов
• Широкий диапазон рабочих температур - работает в неотапливаемых помещениях зимой
• Соответствие международным стандартам - совместим с другими оборудованием по Европейским нормам

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных местах (IP20 не защищает от влаги)
• Не рекомендован для промышленных систем с частыми пусками или высокими ударными токами - лучше выбрать характеристику C или D
• Не подходит для постоянной работы при токе выше 32 А - возможен выход из строя или ложное срабатывание
• Не используйте с кабелями сечением более 35 мм2 - не зажмётся в клеммах
• Не устанавливайте рядом с источниками тепла или вибраций - может влиять на точность теплового расцепителя

Примеры использования

• Защита трёхфазной электроплиты в квартире
• Щитовая защита группы кондиционеров в многоквартирном доме
• Отключение питания насосной станции с трёхфазным двигателем
• Распределительный щит в гараже с мощным сварочным аппаратом
• Обеспечение отключения всех фаз и нуля при аварии в системе освещения

Практические советы

• При подборе автомата учитывайте суммарную мощность подключённых устройств - не превышайте 32 А (≈7,0 кВт при 220 В, ≈22 кВт при 380 В)
• Для длинных линий проверьте падение напряжения - возможно, требуется увеличение сечения кабеля
• Подключайте провода плотно - слабый контакт вызывает нагрев и преждевременный износ
• Проверяйте соответствие номинала автомата сечению кабеля - 32 А требуют минимум 6–10 мм2 меди
• Если нужна дополнительная функция (например, дифференциальная защита), выбирайте модели с возможностью подключения УЗО - Legrand TX3 6000 поддерживает дополнительную комплектацию
• При замене старого автомата - сравнивайте количество полюсов и тип отключения. Четырёхполюсный нельзя заменить на трёхполюсный, если есть коммутируемый ноль
