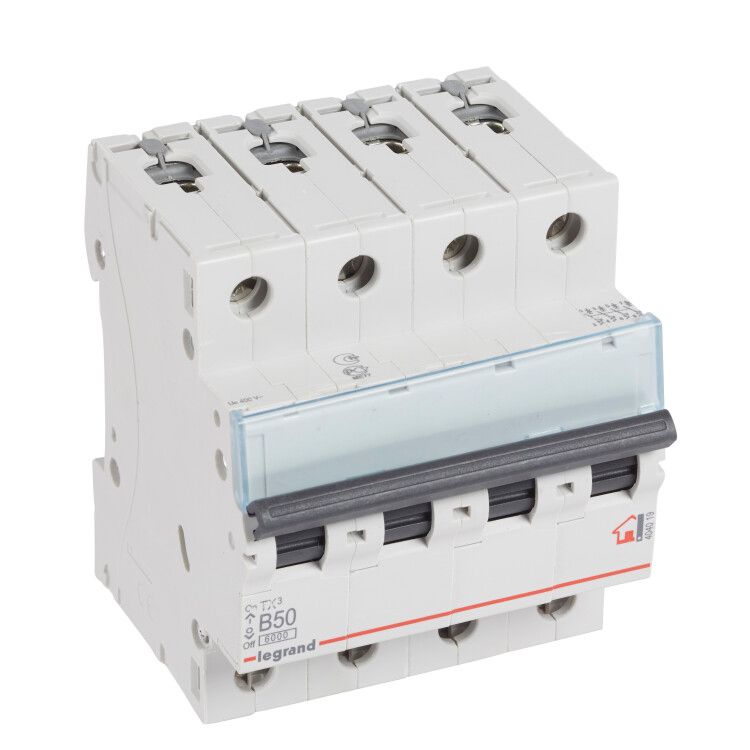

Выключатель автоматический модульный 4п B 50А 6кА TX3 6000 4мод. 400В Leg 404019 Legrand

Автоматический выключатель Legrand TX3 6000 - четырёхполюсный коммутационный аппарат на 50 А с отключающей способностью 6 кА, предназначенный для защиты и управления электрическими цепями переменного тока в бытовых и аналогичных объектах. Устройство устанавливается на DIN-рейку и совместимо со стандартными распределительными щитами.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в бытовых и аналогичных системах: жилые дома, офисы, малые предприятия. Подходит для защиты групповых линий освещения, розеток, бытовой техники и других нагрузок, где требуется одновременное отключение всех фаз и нейтрали.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 4 - три фазы и один нейтральный проводник, все коммутируются одновременно;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока; номинальное напряжение изоляции - 500 В;
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: B - чувствительна к кратковременным перегрузкам, подходит для нагрузок с невысоким пусковым током (например, освещение, бытовая техника);
• Род тока: переменный (AC), частота 50/60 Гц;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды - подходит только для внутренней установки в закрытых щитах;
• Способ монтажа: на DIN-рейку, занимает 4 модуля (72 мм шириной); глубина монтажа - 44 мм;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода такого сечения;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ;
• Рабочая температура: от -25C до +70C - допустимый диапазон для эксплуатации в неотапливаемых помещениях;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной конденсации;
• Категория перенапряжения: 0 - предназначен для защиты оборудования внутри распределительного устройства, не для защиты на входе;
• Нормативы: соответствует МЭК 60898-1 и МЭК 60947-2;
• Гарантия: 24 месяца.

Совместимость и монтаж

Выключатель Legrand TX3 6000 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать его защелкой - для демонтажа оттяните защелку отверткой через специальное отверстие. Все четыре полюса имеют винтовые зажимы, позволяющие подключить кабель сечением до 35 мм2. Нейтральный проводник коммутируется - важно соблюдать правильную полярность при подключении. Устройство не требует дополнительного крепления, но рекомендуется использовать защитные крышки щита для предотвращения случайного прикосновения.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 6000 соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленных коммутационных аппаратов). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения проводки. IP20 исключает доступ к токоведущим частям, но не защищает от внешних воздействий - использование вне щита запрещено.

Преимущества

• Комбинированная защита: тепловой расцепитель реагирует на длительные перегрузки, магнитный - на внезапные КЗ;
• Коммутация нейтрали - повышает безопасность при обслуживании, так как полностью отключает цепь;
• Фиксация на DIN-рейке с удобной защелкой - быстрая установка и замена;
• Поддержка больших сечений кабелей (до 35 мм2) - подходит для мощных групповых линий;
• Широкий температурный диапазон - надежная работа даже в неотапливаемых помещениях зимой.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных местах - степень защиты IP20 не защищает от влаги и пыли;
• Характеристика B не подходит для нагрузок с высоким пусковым током (например, двигатели, насосы, сварочные аппараты) - возможны ложные срабатывания;
• Категория перенапряжения 0 означает, что он не является первичным средством защиты от грозовых импульсов - для этого нужны УЗИП;
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире с суммарной нагрузкой до 11 кВт;
• Отключение всей трехфазной линии питания в мастерской или гараже;
• Щитовая защита для системы освещения в многоэтажном доме;
• Комплексная защита бытового электрооборудования в условиях стабильной сети 220/380 В.

Практические советы

• Выбирая автомат Legrand TX3 6000, проверьте соответствие сечения кабеля - не используйте провода меньше 10 мм2, чтобы избежать перегрева в клеммах;
• При подключении нейтрали следите, чтобы она шла именно на коммутируемый полюс - в противном случае часть цепи останется под напряжением;
• Если ваша нагрузка содержит двигатель или другую технику с высоким пусковым током - выбирайте характеристику C вместо B;
• Для увеличения безопасности в щите рекомендуются дополнительные аксессуары: изолирующие планки, боковые крышки, маркировочные этикетки;
• Проверяйте состояние автомата каждые 6–12 месяцев: пробуйте кнопку тестирования (если есть) и убедитесь, что рычаг перемещается свободно.
