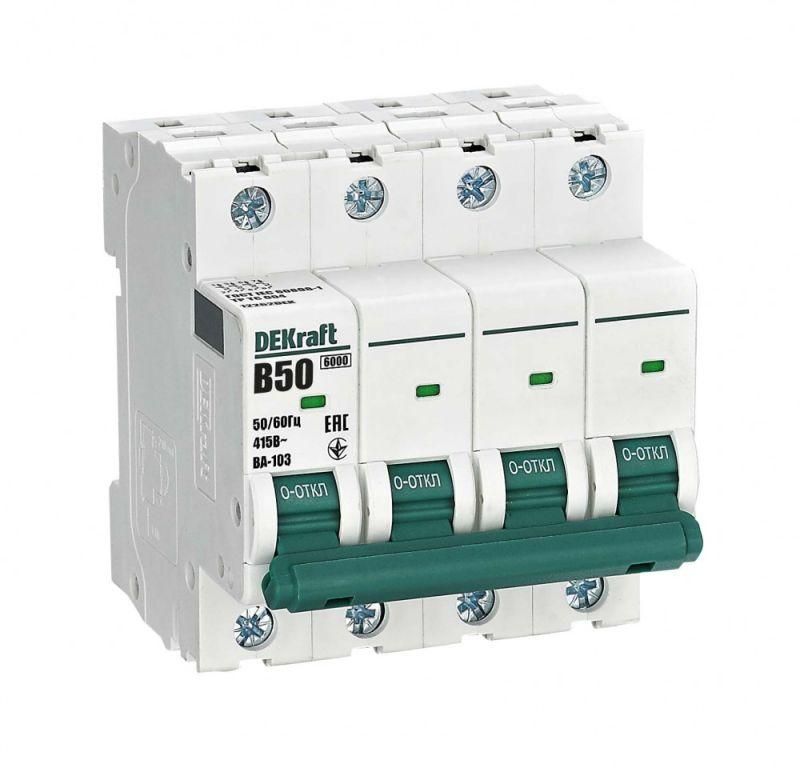

Автоматический выключатель ВА-103 4P 50А B 6кА новый - 12262DEK APC

Автоматический выключатель ВА-103 от DEKraft - четырёхполюсный устройство на 50 А с характеристикой B и отключающей способностью 6 кА, предназначенное для защиты распределительных цепей переменного тока. Подходит для монтажа на DIN-рейку и совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют коммутировать все фазы и ноль одновременно, что делает его подходящим для вводных щитов трёхфазных сетей 415 В. Применяется в промышленных объектах, на производстве, в системах кондиционирования и других установках с высокими требованиями к надёжности.

Технические характеристики

• Номинальное напряжение: 415 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 50 А
• Количество полюсов: 4
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для освещения и бытовых нагрузок
• Тип тока: переменный (AC), частота 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Монтаж: на DIN-рейку, занимает 4 модуля (78,5 мм глубины)
• Возможно подключение дополнительных аксессуаров с левой стороны

Совместимость и монтаж

Выключатель ВА-103 полностью совместим с шасси и оболочками DEKraft и Systeme Electric. Устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной не менее 78,5 мм. Клеммы рассчитаны на провода до 35 мм2. При сборке щита учтите, что боковые каналы охлаждения должны оставаться открытыми - не закрывайте устройство плотными крышками или другими элементами.

Безопасность и стандарты

Устройство соответствует международным нормам для автоматических выключателей класса IEC 60947-2. Наличие индикатора состояния контактов обеспечивает визуальный контроль - положение рычага не влияет на точность сигнала. Монолитные заклёпки увеличивают механическую прочность корпуса, снижают риск деформации при длительной эксплуатации.

Преимущества

• Индикатор положения контактов виден даже при закрытой рукоятке - удобно для диагностики без вскрытия щита
• Боковые каналы охлаждения обеспечивают стабильную работу при повышенных температурах окружающей среды
• Поддержка установки аксессуаров (например, расцепителей, блокировок) слева - гибкая адаптация под задачи
• Высокая отключающая способность (6 кА) позволяет применять ВА-103 в роли вводного автомата в зданиях с ограниченной мощностью сети
• Полную совместимость с популярными корпусами DEKRAFT и Systeme Electric - упрощает замену и модернизацию существующих решений

Ограничения применения

• Не предназначена для использования во внешних условиях - степень защиты IP20 исключает воздействие влаги и пыли
• Характеристика B не рекомендована для цепей с высокими пусковыми токами (например, крупные двигатели)
• Запрещено подключение проводов большего сечения, чем указано в спецификации - возможен перегрев клемм
• Не следует устанавливать в местах с постоянными вибрациями - хотя корпус усилен, он не имеет специальной антивибрационной защиты

Примеры использования

• Вводной автомат в трёхфазном распределительном щите производственного цеха
• Защита группы оборудования на конвейере с несколькими двигателями и освещением
• Распределительный автомат в системе HVAC с нагревателями и насосами
• Щит управления в офисном здании, где требуется отключение всех фаз и нуля одновременно

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 50 А используйте медный провод минимум 10–16 мм2
• Если планируете установить дополнительные модули (например, блокировки или расцепители), заранее выберите места слева от ВА-103
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали внутри
• При замене старого автомата убедитесь, что новый ВА-103 точно соответствует по количеству полюсов и глубине монтажа
• Из-за индикатора состояния контактов можно легко определить, сработал ли автомат - не требует тестера для первичной диагностики
