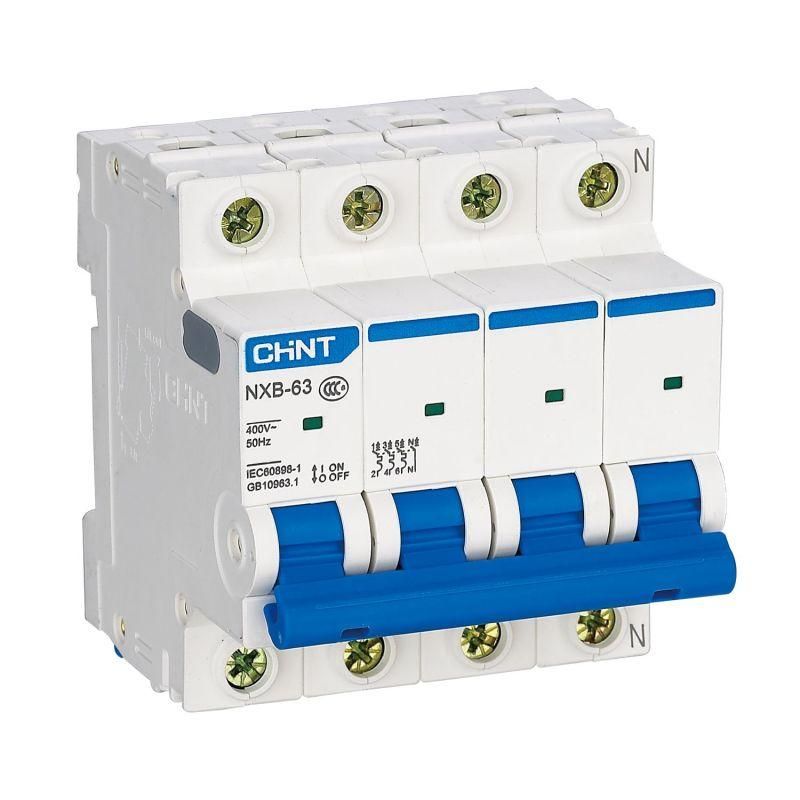

Выключатель автоматический четырехполюсный NXB-63 4P 50A 6кА х-ка B (R) | 814279 CHINT

Автоматический выключатель четырехполюсный модульный NXB-63 (R) с номинальным током 50 А и отключающей способностью 6 кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных системах 400 В. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 814279 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Выключатель NXB-63 (R) используется для защиты четырехпроводных трёхфазных сетей переменного тока 400 В с частотой 50/60 Гц. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Обеспечивает безопасность при нечастых операциях включения и отключения нагрузки. Может применяться там, где доступ к оборудованию имеют лица без специальной подготовки.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 4
• Номинальное напряжение: 400 В AC
• Отключающая способность: 6 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для освещения и электроники
• Напряжение изоляции: 300 В
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Модульная ширина: 4 модуля (72 мм)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Рабочая температура: от -35 C до +70 C
• Частота: 50/60 Гц
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшая проводящая пыль
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность оборудования
• Механический ресурс: 20 000 циклов включения/отключения
• Электрический ресурс: 10 000 циклов

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением, соответствующим номинальному току 50 А (обычно 10–16 мм2 медный). Также возможна установка на шины типа PIN и FORK. Ширина одного полюса - 18 мм, поэтому четыре полюса занимают 72 мм места в щите. Индикатор положения контактов (зелёное/красное окно) показывает состояние выключателя: “ON” - включен, “OFF” - отключен.

Безопасность и стандарты

Выключатель NXB-63 (R) соответствует требованиям IEC 60947-2 и имеет класс токоограничения 3, что снижает риск повреждения кабелей и оборудования при коротком замыкании. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от влаги и пыли - не применяется во влажных или запылённых средах вне корпуса.

Преимущества

• Надёжное срабатывание по характеристике B - оптимально для смешанных нагрузок с высоким пусковым током (например, светодиодные светильники, компьютеры)
• Физическая совместимость со всеми изделиями серии NXB-63 - легко заменить или дополнить другими модулями
• Яркая индикация положения контактов - упрощает диагностику без тестера
• Высокая механическая и электрическая износостойкость - долгий срок службы даже при регулярном использовании
• Поддержка дополнительных модулей (AX-X1, AL-X1, SHT-X1 и др.) - можно расширить функциональность

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или химически активной среды - степень защиты IP20 недостаточна
• Не рекомендован для частого ручного включения/отключения - лучше использовать контакторы
• Напряжение изоляции 300 В ограничивает использование в сетях выше 230 В фазное (но допустимо в 400 В трёхфазных)
• Характеристика B менее эффективна при мощных двигателях - для них предпочтительнее тип C или D
• Не работает при напряжении ниже 220 В - требует стабильного питания

Примеры использования

• Защита трёхфазного электрокотла в многоквартирном доме
• Щитовая автоматика на производстве для питания насосов, вентиляторов и освещения
• Распределительный щит офисного здания с серверными стойками и LED-освещением
• Объекты с маломощными электромоторами и электроникой - где важна точная защита от перегрузки

Практические советы

• Выбирая NXB-63 (R), проверьте, чтобы посадочные размеры в щите соответствовали 72 мм - иначе не поместится
• Для подключения используйте клеммы с правильным моментом затяжки - переусердствовать нельзя, чтобы не повредить пластик
• Если нужна удалённая сигнализация срабатывания - выбирайте версию с дополнительным контактом AL-X1
• При замене старого автомата - сравнивайте не только ток, но и характеристику (B/C/D); замена C на B может вызвать ложные срабатывания
• Не устанавливайте в открытые щиты на улице - даже при наличии бокса требуется минимум IP54
• Проверяйте маркировку на корпусе перед монтажом - артикул 814279 и бренд CHINT должны совпадать с заказом
