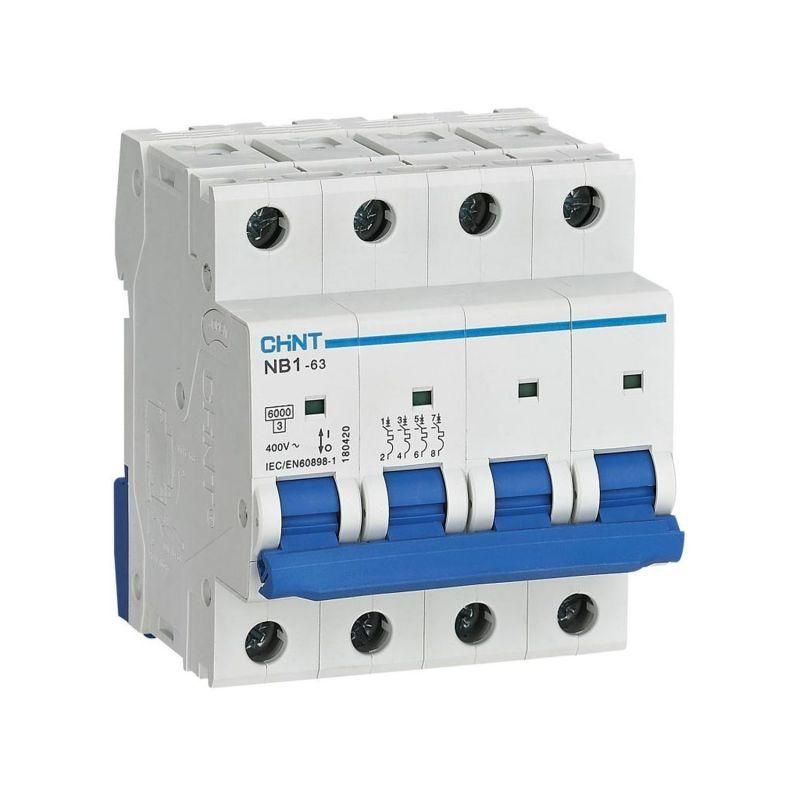

Выключатель автоматический четырехполюсный NB1-63 4P 63A 6кА х-ка D (DB) (R) | 179766 CHINT

Автоматический выключатель четырехполюсный модульный NB1-63 с номинальным током 63 А и отключающей способностью 6 кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих объектах. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 179766 указывает на конкретную модель с характеристикой D.

Назначение и область применения

Выключатель NB1-63 используется для защиты мощных трехфазных нагрузок, требующих высокой устойчивости к пусковым токам. Подходит для питания двигателей, сварочных аппаратов, конвейеров, насосов и другого оборудования с высоким импульсным током при запуске. Применяется в распределительных щитах жилых, офисных и промышленных зданий. Четыре полюса позволяют одновременно отключать все фазы и ноль, что важно для безопасности при обслуживании и ремонте.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В AC - работает в трёхфазной сети 380–400 В
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - задержка перед отключением при пусковых токах, идеальна для двигателей и трансформаторов
• Количество полюсов: 4 - защищает три фазы и нулевой провод
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений, без значительного скопления пыли и влаги

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для кабеля сечением до 25 мм2 (медный) или 35 мм2 (алюминиевый). Также поддерживаются шины типов PIN и FORK. Выключатель NB1-63 совместим со всеми другими модулями серии NB1-63 - можно легко собирать щиты с различными комбинациями полюсов (1P, 2P, 3P, 4P и другие). Убедитесь, что ширина корпуса (72 мм) соответствует свободному месту в щите.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Категория применения A означает, что он защищает именно от перегрузок и коротких замыканий, а не от других видов повреждений. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, что уменьшает риск повреждения оборудования. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000, что обеспечивает долгий срок службы даже при частых операциях.

Преимущества

• Характеристика D позволяет работать с оборудованием, имеющим большие пусковые токи (например, двигатели), без ложных срабатываний
• Четырёхполюсное исполнение исключает возможность работы с частично отключенной цепью
• Яркий индикатор положения контактов - наглядно показывает, включен ли выключатель или он сработал
• Возможность доработки: можно установить вспомогательные контакты, сигналы срабатывания или расцепители для удалённого управления
• Совместимость с другими изделиями серии NB1-63 упрощает сборку унифицированных щитов

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP20 не предохраняет от брызг, пара или пыли
• Не рекомендован для частого ручного включения/отключения - лучше использовать контакторы для таких задач
• Не подходит для систем с постоянными перегрузками выше 63 А - превышение вызовет преждевременный выход из строя
• Не предназначен для защиты цепей постоянного тока - только переменный ток 50/60 Гц
• Рабочая температура ниже -25C или выше +40C может снизить надёжность срабатывания

Примеры использования

• Щитовая автоматики на производстве: управление и защита асинхронных двигателей насосов и вентиляторов
• Распределительный щит торгового центра: питание кондиционеров, холодильных установок
• Объекты ЖКХ: защита группы электрокотлов или тепловых насосов
• Сварочные участки: отключение при перегрузке и коротком замыкании на электроде

Практические советы

• Выбирая выключатель NB1-63, проверьте, чтобы номинальный ток нагрузки был не более 80% от 63 А (т.е. ≤50 А) для длительной работы без перегрева
• При использовании в щитах с несколькими автоматами - располагайте NB1-63 рядом с аналогичными по току, чтобы удобнее было обслуживать
• Если нужна дистанционная сигнализация срабатывания - заказывайте версию с опциональным контактом XF9J
• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения - даже при выключенном автомата возможен потенциал на входе
• Для точного подбора сечения кабеля - используйте таблицу соответствия: медный кабель 10–16 мм2 обычно достаточен для 63 А при нормальных условиях прокладки
