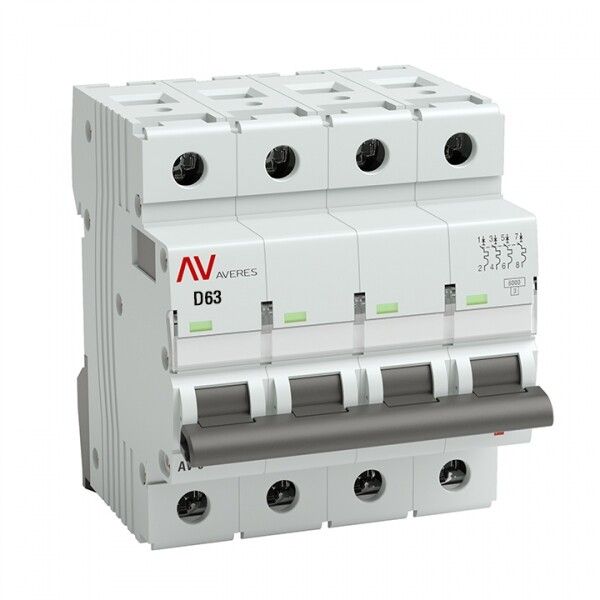

Выключатель автоматический четырехполюсный AV-6 63А D 6кА AVERES | mcb6-4-63D-av EKF

Автоматический выключатель модульный четырехполюсный 63А 6кА тип D серии Averes от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Артикул mcb6-4-63d-av обеспечивает надежную работу в условиях высоких пусковых токов благодаря характеристике D.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 63А 6кА тип D используется для защиты сетей переменного тока с номинальным напряжением до 400 В. Подходит для питания оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов. Применяется в щитах жилых домов, производственных цехов, офисных зданий и других объектах, где требуется одновременная коммутация всех фаз и нулевого проводника.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В
• Количество полюсов: 4 (L1, L2, L3, N)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - устойчив к кратковременным пиковым токам (до 10–20× I_n)
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее термическое воздействие
• Тип расцепителя: электромагнитный + тепловой - защита от КЗ и перегрузки
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 6,2 кВ
• Степень защиты: IP20 - защищён от прикосновений пальцами, не герметичен
• Рабочая температура: от –25 C до +50 C
• Частота: 50 Гц
• Тип тока: переменный (AC)
• Поперечное сечение проводов: 1–25 мм2
• Ширина по модулям: 4 (17,5 мм × 4 = 70 мм)
• Глубина монтажа: 50 мм
• С коммутируемым нейтральным проводником: да - ноль тоже отключается
• Серия: AV-6
• Исполнение: стационарное
• Климатическое исполнение: УХЛ3 - для помещений с умеренно холодным и влажным климатом
• Нормативы: IEC 60898, ГОСТ Р 50345-2010
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

Выключатель монтируется на DIN-рейку типа 35 мм. Ширина 4 модуля позволяет установить его в стандартные распределительные щиты. Для подключения используются винтовые клеммы, рассчитанные на провода сечением от 1 до 25 мм2. Нейтральный проводник коммутируется - важно соблюдать полярность при подключении. Возможна дополнительная комплектация: сигнализирующие контакты, катушки отключения, блокировки. Все клеммы имеют защитные шторки - предотвращают случайное прикосновение.

Безопасность и стандарты

Автоматический выключатель соответствует международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Класс токоограничения 3 гарантирует минимальное повреждение проводки при КЗ. Напряжение изоляции 660 В обеспечивает безопасность даже при кратковременных скачках. IP20 не требует дополнительной защиты в сухих помещениях, но не допускает использование во влажных или пыльных зонах без бокса.

Преимущества

• Механизм мгновенной коммутации (ММК) - быстрое и надёжное отключение при КЗ
• Жесткий корпус с 9 заклёпками - повышенная механическая прочность
• Литая лицевая панель - устойчива к деформации и химическому воздействию
• Окно реального состояния контактов - видно, открыт или закрыт автомат, даже через крышку
• Защитные шторки на клеммах - исключает риск поражения током при обслуживании
• Удобное окно для маркировки - легко идентифицировать цепь без снятия крышки
• Полный набор аксессуаров - можно доработать под нужды системы

Ограничения применения

• Не применяется в условиях с уровнем загрязнения выше 2 - запрещено в сырых, пыльных или агрессивных средах без дополнительной защиты
• IP20 не обеспечивает защиту от воды - нельзя использовать вне щита или в местах возможного попадания жидкости
• Температурный диапазон –25…+50 C - не рекомендован для установки на улице или в неотапливаемых помещениях зимой
• Характеристика D не подходит для чувствительной нагрузки (LED, электроника) - только для мощных двигателей
• Не предназначен для частого ручного включения/выключения - предназначен для аварийной защиты, а не для регулярной коммутации

Примеры использования

• Щитовая на входе в производственный цех - защита трёхфазного двигателя насоса
• Распределительный щит многоквартирного дома - отключение всей группы розеток с кондиционерами
• Оборудование для сварки - защита от импульсных токов при зажигании дуги
• Компрессорная установка - управление и защита трёхфазного компрессора с нейтралью
• Циркуляционные насосы в системах отопления - когда требуется отключать и ноль

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - провод меньше 1 мм2 не подключите, больше 25 мм2 потребуется переходник
• При монтаже в щит с ограниченной глубиной - учтите, что устройство занимает 50 мм, плюс свободное пространство для проводов
• Для удобства обслуживания используйте этикетки в окне маркировки - так проще найти нужную цепь
• Не путайте с характеристикой C - тип D выбирайте только при наличии крупных пусковых токов; для освещения и розеток лучше C
• Проверяйте состояние контактов по окну - если рычаг в положении “вкл”, а окно белое - контакт разомкнут, значит, произошло отключение
• При использовании с коммутируемым нулём - обязательно подключайте ноль к соответствующему выводу, указанному на корпусе
