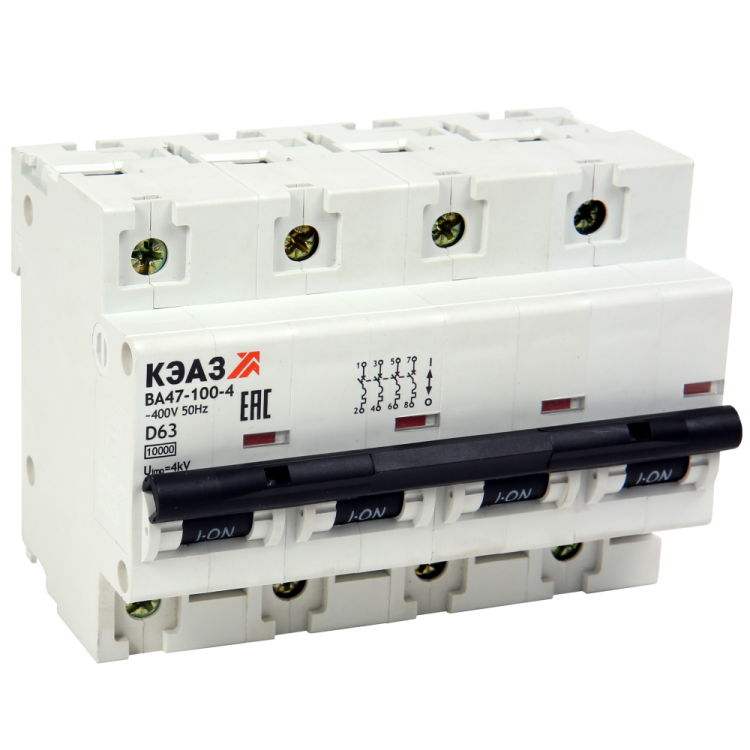

Выключатель автоматический четырехполюсный ВА47-100-4D63-УХЛ3 (10кА)| 318153 | КЭАЗ

Автоматический выключатель ВА47-100-4D63-УХЛ3 от КЭАЗ - четырёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах, рассчитан на работу в суровых условиях и применяется там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

ВА47-100-4D63-УХЛ3 предназначен для защиты сетей переменного тока напряжением до 400 В и частотой 50 Гц. Устройство обеспечивает безопасную коммутацию нагрузки, отключение при аварийных ситуациях и длительную работу в штатном режиме. Применяется в промышленных и бытовых распределительных щитах: на входе в здание, для питания станков, конвейеров, систем освещения и других трёхфазных потребителей с нулевым проводом.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен прибор.
• Количество полюсов: 4 - защищает все три фазы и нейтральный провод одновременно.
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы).
• Сечение провода: 2,5–35 мм2 - допустимый диапазон площади поперечного сечения подключаемых жил.
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, что уменьшает риск повреждения оборудования.
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Рабочая температура: от –60 C до +40 C - позволяет использовать в холодных помещениях, на открытых площадках в зимний период, если щит герметичен.
• Количество модулей DIN: 6 - занимает шесть стандартных модулей на рейке, требует соответствующего места в щите.
• Глубина монтажа: 71 мм - необходимо учитывать при проектировании корпуса щита.
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, что важно для безопасности при обслуживании.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения, например, от молнии или переключений.
• Категория перенапряжения: IV - предназначен для установки на входе в объект, где возможны самые высокие переходные процессы.

Совместимость и монтаж

ВА47-100-4D63-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, совместимые с медными проводами сечением от 2,5 до 35 мм2. Нейтральный проводник также коммутируется - его необходимо правильно подключить к соответствующему контакту. Монтаж выполняется в сухих, защищённых от попадания жидкости местах. Установка в щитах с глубиной менее 71 мм невозможна. Устройство совместимо с другими элементами серии Бюджетный модуль от КЭАЗ: аналогичными автоматами, УЗО, реле.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при работе в условиях высоких токов КЗ. Сертифицирован для применения в России и странах ЕАЭС. Степень защиты IP20 исключает использование вне помещений или во влажных зонах без дополнительной защиты.

Преимущества

• Коммутируемый нейтраль - повышает безопасность при ремонте и техобслуживании.
• Широкий диапазон рабочих температур - работает даже в неотапливаемых помещениях зимой.
• Высокая отключающая способность (10 кА) - надёжно защищает даже при серьёзных авариях.
• Характеристика D - идеально для двигателей и другого оборудования с большими пусковыми токами.
• Цена ниже аналогов - оптимальный выбор для проектов с жёстким бюджетом без потери функционала.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для постоянной работы при температуре выше +40 C - требуется принудительное охлаждение или вентиляция щита.
• Имеет большие габариты (6 модулей) - требует больше места в щите, чем двух- или трёхполюсные аналоги.
• Не имеет встроенной сигнализации или дистанционного управления - для этих задач нужны дополнительные устройства.

Примеры использования

• Главный ввод в административное здание - защита всех трёх фаз и нуля от перегрузок и КЗ.
• Щит питания промышленного станка с асинхронным двигателем - характеристика D обеспечивает отказ при пуске без ложных срабатываний.
• Распределительный щит на складе с конвейерной линией - надёжная работа при колебаниях напряжения и низких температурах.
• Объекты с ограниченным финансированием - когда нужна базовая, но проверенная защита без лишних функций.

Практические советы

• При выборе убедитесь, что ваш щит имеет достаточную глубину - минимум 71 мм, чтобы выключатель свободно поместился.
• Подбирайте провода сечением не меньше 2,5 мм2 и не более 35 мм2 - меньший провод перегреется, больший не войдёт в зажим.
• Если используется в холодном помещении, следите, чтобы внутри щита не образовался конденсат - он может вызвать пробой изоляции.
• При монтаже не затягивайте зажимы слишком сильно - это повредит контакт и приведёт к нагреву.
• ВА47-100-4D63-УХЛ3 - часть бюджетной серии КЭАЗ. Если вам нужна более широкая функциональность (например, индикация срабатывания или дистанционное управление), рассмотрите другие серии, такие как ВА47-29 или ВА47-35.
