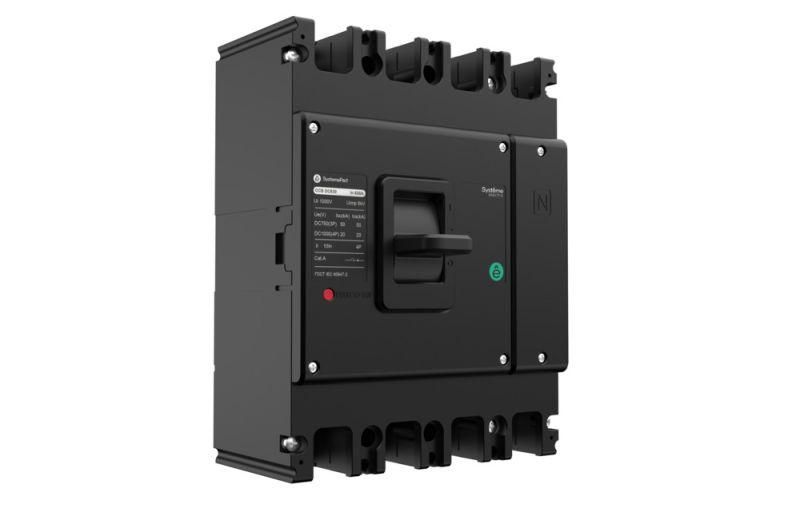

Автоматический выключатель в литом корпусе SPD630 3P 50Ка 250В постоянный ток / 4P 20Ка TMD630 630В - SPD6303N4B6304D APC

Автоматический выключатель в литом корпусе CCB DC630 от Systeme Electric предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Модель SPD630 3P/4P с номиналом 630 А и отключающей способностью до 50 кА подходит для промышленных систем питания с высокой мощностью, особенно там, где требуется надежная коммутация и стабильная работа при колебаниях напряжения.

Назначение и область применения

CCB DC630 используется в сетях постоянного тока для редких операций включения и отключения. Применяется в энергоустановках с высокой мощностью: солнечные электростанции, системы хранения энергии на базе аккумуляторов, тяговые сети, промышленные преобразователи, зарядные комплексы для электромобилей и другие объекты с постоянным током напряжением до 750 В.

Технические характеристики

• Номинальный ток: 630 А - позволяет работать с большими нагрузками без перегрева;
• Число полюсов: 3 или 4 - гибкий выбор для одно- и многофазных схем постоянного тока;
• Номинальная отключающая способность: 50 кА (для 3P, 250–750 В) / 20 кА (для 4P, 250–750 В) - обеспечивает безопасное отключение даже при серьезных КЗ;
• Напряжение: 250–750 В постоянного тока - совместим с современными HVDC-системами;
• Тип расцепителя: термомагнитный - защищает одновременно от долговременной перегрузки и сверхтоков;
• Защита по минимальному напряжению: да - предотвращает работу оборудования при аварийном снижении напряжения;
• Степень защиты: IP20 - защищен от доступа пальцев и крупных предметов, но не рассчитана на внешнюю среду;
• Метод монтажа: на монтажные элементы - фиксируется на DIN-рейке или специальной платформе;
• Привод: ручной - управление осуществляется через рычаг на лицевой панели;
• Гарантия: 24 месяца - соответствует требованиям к промышленной аппаратуре.

Совместимость и монтаж

CCB DC630 устанавливается исключительно на монтажные элементы - не предназначена для свободного крепления. Для сборки используются стандартизированные кронштейны и контактные шины, совместимые с другими устройствами серии SystemePact CCB. Убедитесь, что площадка монтажа имеет достаточную жесткость и теплоотвод. Подключение проводов выполняйте с соблюдением момента затяжки - избыточная сила повредит контакты. Полюса можно соединить последовательно с помощью специальных перемычек, рекомендованных производителем.

Безопасность и стандарты

Устройство соответствует международным нормам для аппаратов постоянного тока. Наличие защиты по минимальному напряжению и термомагнитного расцепителя делает его безопасным в условиях нестабильного питания. Однако IP20 не допускает использование в сырых, запыленных или открытых помещениях - требуются дополнительные кожухи или шкафы класса IP54+.

Преимущества

• Высокая отключающая способность - 50 кА для трехполюсной версии - выше аналогов в этом ценовом сегменте;
• Поддержка напряжения до 750 В - покрывает широкий спектр новых DC-приложений;
• Интеграция с аксессуарами AC-серии - экономия на запчасти и упрощение обслуживания;
• Функция защиты от недостаточного напряжения - снижает риск выхода из строя чувствительной нагрузки;
• Литой корпус - прочнее металлических рам, устойчив к механическим воздействиям и вибрациям.

Ограничения применения

• Не переменного тока - работает только с постоянным током;
• IP20 - нельзя использовать вне закрытых щитов или шкафов;
• Ручной привод - не подходит для частых циклов включения/выключения (не для автоматического управления);
• Требуется точное соответствие посадочных размеров - не все монтажные платформы подходят;
• Полюс 4P имеет сниженную отключающую способность (20 кА вместо 50 кА) - важно выбирать модель под расчетный ток КЗ.

Примеры использования

• Щитовая система солнечной ЭС с батарейным хранилищем 480 В постоянного тока;
• Централизованная система зарядки электробусов - защита каждой зоны зарядки;
• Электроприводы горнопроходческих машин с питанием от выпрямителей;
• Промышленные печи с регулируемым нагревом на основе силовых модулей постоянного тока.

Практические советы

• Перед установкой проверьте реальное максимальное напряжение в вашей сети - не превышайте 750 В;
• Выбирая между 3P и 4P, учтите наличие заземляющего проводника в вашей схеме - 4P нужен, если он есть;
• Для многократных отключений используйте дополнительные контакты или реле - CCB DC630 не рассчитан на частую коммутацию;
• Обязательно проведите тепловизионный контроль после первого включения - возможны слабые контакты при плохой затяжке;
• Сохраняйте документацию по сертификатам - она потребуется при прохождении госэкспертизы объектов с PV-энергией.
