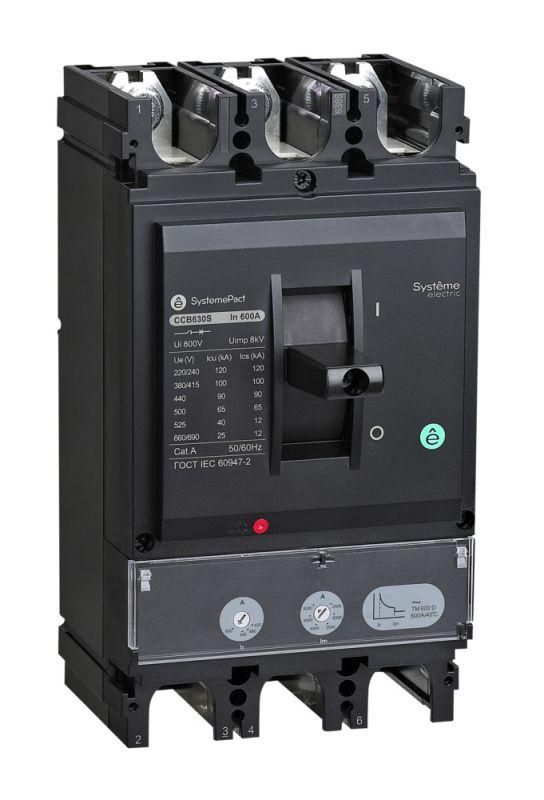

Выключатель автоматический SYSTEMEPACT CCB630 100кА 3P3D TMD600 рычаг SE SPC630S600L3DF APC

Автоматический выключатель SYSTEMEPACT CCB630 100кА 3P3D TMD600 с рычагом - устройство для защиты и коммутации трёхфазных электрических цепей до 690 В. Применяется в распределительных щитах промышленных объектов, где требуется надёжная защита от перегрузок и коротких замыканий. Бренд Systeme Electric и артикул spc630s600l3df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

Автоматический выключатель SYSTEMEPACT CCB630 100кА 3P3D TMD600 с рычагом используется для безопасного включения и отключения нагрузки, а также для защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных предприятий, на производствах с высокими токами - например, на станках, конвейерах, системах вентиляции и насосных станциях. Устройство рассчитано на работу в сетях переменного тока до 690 В.

Технические характеристики

• Номинальный ток: 600 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания защиты;
• Количество полюсов: 3P3D - три полюса для фаз, все защищены и отключаются одновременно;
• Номинальная отключающая способность: 100 кА - способность гасить дугу при самых серьёзных коротких замыканиях; подходит для зон с высокой мощностью КЗ;
• Номинальное напряжение: 690 В - предельное рабочее напряжение сети;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных КЗ;
• Диапазон настройки защиты от перегрузки: 420–600 А - можно регулировать порог срабатывания под конкретную нагрузку;
• Управление: рычажковый механизм - удобный для ручного включения/отключения даже в условиях ограниченного доступа;
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при просадке напряжения);
• Монтаж: на DIN-рейку или специальные монтажные элементы - не требует жесткой фиксации болтами;
• Подключение: винтовые зажимы - подходят для медных проводников сечением до 2×240 мм2;
• Конструктивное исполнение: стационарное - предназначен для закрепления внутри шкафа, не для перемещаемых систем;
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли;
• Гарантия: 24 месяца - стандартный срок для промышленных аппаратов этой категории;
• Количество контактов: 0 - не имеет встроенных вспомогательных контактов, они должны подключаться дополнительно.

Совместимость и монтаж

SYSTEMEPACT CCB630 100кА 3P3D TMD600 с рычагом совместим с DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа используются предусмотренные крепёжные планки на корпусе - достаточно зафиксировать устройство на рейке и затянуть винты подключения. Подключение силовых проводов выполняется через верхние и нижние винтовые зажимы - важно соблюдать момент затяжки, указанный в руководстве. Независимый расцепитель и расцепитель минимального напряжения подключаются отдельными проводами к внешним источникам управления - рекомендуется использовать кабели сечением не менее 1,5 мм2.

Безопасность и стандарты

Автоматический выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных сетях низкого напряжения. Отключение происходит гарантированно при превышении установленных порогов тока, что снижает риск возгорания оборудования. Однако из-за степени защиты IP30 устройство нельзя устанавливать во влажных помещениях или там, где возможен контакт с пылью и жидкостями.

Преимущества

• Высокая отключающая способность (100 кА) обеспечивает надёжную защиту даже в энергоёмких системах с большими токами КЗ;
• Широкий диапазон настройки защиты от перегрузки (420–600 А) позволяет точно адаптировать устройство под реальную нагрузку;
• Наличие двух типов дополнительных расцепителей даёт возможность реализовать дистанционное управление и защиту от просадки напряжения;
• Рычажковый механизм обеспечивает четкий визуальный контроль положения (вкл./выкл.) и удобство оперативного воздействия;
• Стандартный монтаж на DIN-рейку ускоряет сборку шкафов и упрощает замену при необходимости.

Ограничения применения

• Не предназначена для установки вне помещений или в местах с повышенной запылённостью - степень защиты IP30 недостаточна;
• Не содержит встроенного набора вспомогательных контактов - их необходимо докупать и подключать отдельно;
• Не подходит для частых циклов включения/отключения (более 10 раз в час) - это снизит срок службы механики;
• Требуется точная настройка порога перегрузки - неверная установка может вызвать ложные срабатывания или отказ защиты;
• Не рекомендован для использования в сетях постоянного тока - работает только на переменном токе.

Примеры использования

• Защита главного входа в распределительный щит крупного завода с нагрузкой около 500 кВт;
• Отключение питания конвейерной линии при аварийной ситуации по сигналу от системы безопасности;
• Обеспечение отключения насосной группы при падении напряжения ниже допустимого уровня;
• Интеграция в систему управления технологическим процессом с удалённым отключением через PLC.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов - перетяжка повредит контакты, слабое крепление вызывает нагрев;
• При использовании расцепителя минимального напряжения убедитесь, что источник управления питается от стабильного источника - иначе он будет ложно срабатывать;
• Для дистанционного отключения используйте кнопочные станции с нормально разомкнутыми контактами - подключите их параллельно к выводам независимого расцепителя;
• При настройке порога перегрузки ориентируйтесь на номинальный ток потребителя, а не на максимум 600 А - лучше выбрать близкое к реальной нагрузке значение (например, 500 А для 480 А нагрузки);
