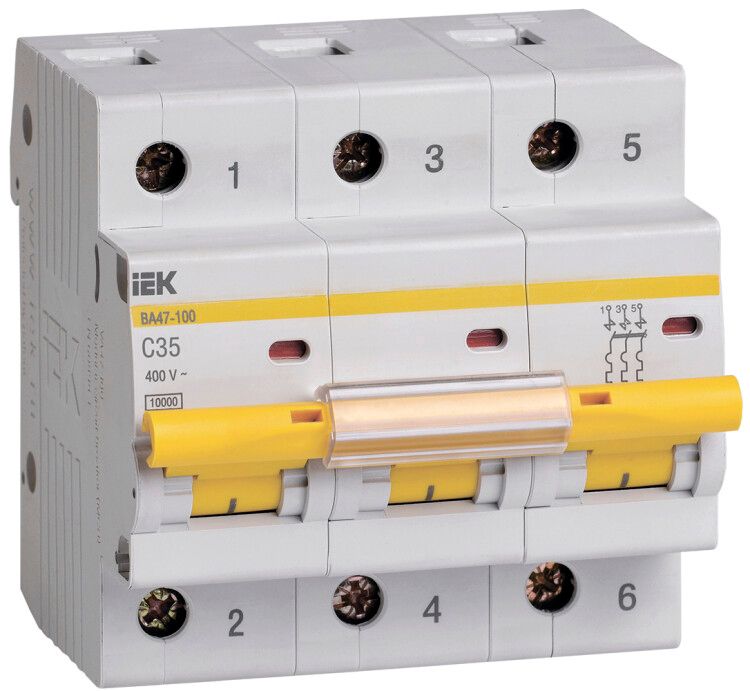

Выключатель автоматический трехполюсный ВА47-100 35А C 10кА KARAT | MVA40-3-035-C IEK

Автоматический выключатель ВА47-100 от IEK - трёхполюсный коммутационный аппарат на 35 А с отключающей способностью 10 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки в квартирных, этажных и распределительных щитах в жилых и промышленных объектах.

Назначение и область применения

ВА47-100 используется для автоматического отключения электроэнергии при возникновении сверхтоков - перегрузок или коротких замыканий. Обеспечивает безопасную работу электропроводки в групповых и учётно-распределительных щитах. Применяется в квартирах, офисах, производственных помещениях, на объектах ЖКХ и промышленности. Подходит для сетей переменного тока 50 Гц с напряжением до 400 В.

Технические характеристики

• Номинальный ток: 35 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, освещение, насосы, малые двигатели;
• Тип тока: AC - работает только в цепях переменного тока;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая термические и механические воздействия на сеть;
• Способ монтажа: DIN-рейка - стандартный крепёж для щитов; глубина монтажа - 74,3 мм;
• Модульная ширина: 4,5 модуля - занимает 4,5 стандартных модулей на DIN-рейке (≈81 мм);
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - применяется только внутри щитов;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от -40C до +50C и повышенной влажности;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Расцепители: электромагнитный (для КЗ) и тепловой (для перегрузок);
• Нормативы: соответствует ГОСТ Р 50345-99 и ТУ 2000 АГИЕ.641.235.003.

Совместимость и монтаж

ВА47-100 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, поддерживающие провода сечением от 0,5 до 25 мм2. Возможна одновременная установка двух соединителей: PIN (штыревой) и FORK (вилочный) - удобно при использовании сборных шин. Выключатель совместим с дополнительными модулями: блокировками, сигнализацией, дистанционным управлением - всё подключается без винтов. На задней части предусмотрены места для опломбирования выводов - важно для энергонадзора.

Безопасность и стандарты

Выключатель выполнен в соответствии с требованиями ГОСТ Р 50345-99 и имеет класс токоограничения 3 - обеспечивает высокую степень безопасности при аварийных режимах. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от внешних факторов - поэтому монтируется исключительно внутри закрытых щитов. Наличие индикатора положения контакта (ON/OFF) позволяет визуально контролировать состояние аппарата без вскрытия щита.

Преимущества

• Усиленный корпус в зоне клемм - две дополнительные заклёпки и монолитная передняя панель повышают надёжность соединений;
• Контакты из серебросодержащего композита - увеличивают срок службы и устойчивость к нагреву и окислению;
• Защита теплового расцепителя плексигласовой вставкой - предотвращает попадание пыли и влаги внутрь механизма;
• Поддержка двойного подключения шинами - экономит место и время при сборке щитов;
• Безвинтовое подключение дополнительных устройств - ускоряет монтаж и обслуживание;
• Широкий температурный диапазон (-40…+50 C) - подходит для холодных и жарких регионов;
• Срок службы 15 лет - при правильном монтаже и эксплуатации.

Ограничения применения

• Не предназначен для работы вне щитов - IP20 не защищает от воды, пыли и механических повреждений;
• Не подходит для мощных двигателей с высоким пусковым током (например, крупные компрессоры) - характеристика C не обеспечит достаточную отсрочку;
• Только для переменного тока - нельзя использовать в цепях постоянного тока;
• Максимальное сечение кабеля - 25 мм2; более толстые провода требуют других решений;
• Не рекомендуется для установки в условиях постоянной вибрации без дополнительной амортизации.

Примеры использования

• Щитовая группа в многоквартирном доме - защита розеточных контуров на этаже;
• Распределительный щит торгового центра - отключение фаз для света и оборудования;
• Цеховое оборудование - защита трёхфазных насосов, вентиляторов, конвейеров;
• Объекты ЖКХ - системы отопления, водоснабжения, канализации;
• Производственные участки с низко- и среднемощными трёхфазными потребителями.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - не используйте провода больше 25 мм2;
• При подключении шин - используйте оба типа креплений (PIN и FORK) для равномерной нагрузки;
• Для опломбировки - после монтажа запечатайте выводы специальными бирками, особенно в муниципальных и промышленных щитах;
• При замене - отключите питание полностью, даже если выключатель находится в положении OFF;
• Выбирая между B и C - для освещения и бытовой техники подойдёт C, для электроники - лучше B;
• Проверяйте индикатор состояния после каждого срабатывания - он показывает, был ли отрыв контактов из-за перегрузки или КЗ.
