Автоматический выключатель ВА 47-100 3Р 50А 10 кА кривая С - Б0048873 ЭРА

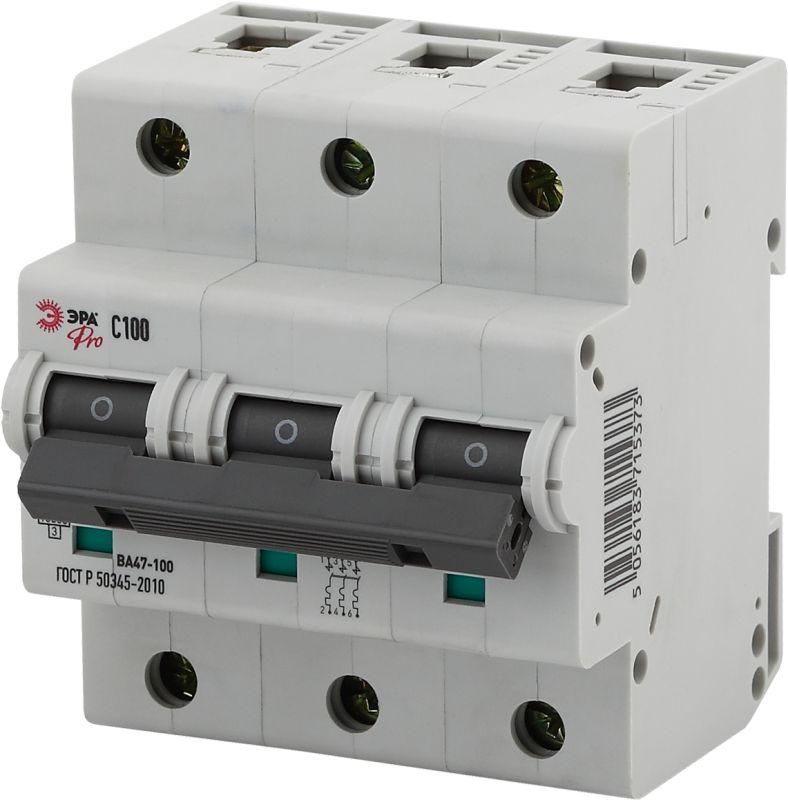

Автоматический выключатель ВА47-100 3P 50A 10 кА кривая C (4/40/1000) ЭРА Pro предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в распределительных щитах промышленных и коммерческих объектов, где требуется надёжная защита трёхфазных нагрузок. Бренд ЭРА обеспечивает соответствие стандартам и долгий срок службы даже при высоких нагрузках.

Назначение и область применения

Автоматический выключатель ВА47-100 3P 50A 10 кА кривая C (4/40/1000) ЭРА Pro защищает трёхфазные сети переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в силовые щиты на предприятиях, в офисах, торговых центрах и производственных помещениях. Часто применяется для защиты двигателей, насосов, компрессоров, конвейеров и другого оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защита всех трёх фаз одновременно.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока.
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала; оптимально для нагрузок с умеренным пуском (например, двигатели, освещение).
• Класс токоограничения: 3 - быстрое гашение дуги снижает энергию КЗ, что повышает безопасность оборудования.
• Номинальное напряжение изоляции (Ui): 660 В - максимальное напряжение, которое может выдерживать изоляция между частями аппарата.
• Номинальное импульсное напряжение: 4000 кВ - устойчивость к скачкам напряжения (молнии, коммутационные выбросы).
• Степень защиты IP20: защита от контакта с пальцами и твёрдыми предметами больше 12 мм; не защищён от воды.
• Рабочая температура: от –40 до +50 C - работает в холодных и жарких условиях, в том числе в необогреваемых щитовых.
• Поперечное сечение провода: 2,5–35 мм2 - совместим с медными проводниками этого сечения.
• Ширина по модулям: 4,5 модуля - занимает место в щите шириной 81 мм (стандарт DIN 43880).
• Глубина монтажа: 83 мм - требует свободного места за DIN-рейкой.
• Частота: 50 Гц - предназначено для сетей России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель ВА47-100 3P 50A 10 кА кривая C (4/40/1000) ЭРА Pro монтируется на стандартную DIN-рейку типа TS35. Для правильной установки важно соблюсти требования к зажимам: используйте провода сечением 2,5–35 мм2. Затяжка клемм должна выполняться моментом 1,8 Нм - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает пластик. Убедитесь, что глубина монтажа (83 мм) позволяет полностью закрыть корпус в щите без давления на механизм. Выключатель совместим со всеми типами щитов, поддерживающими модульную систему 4,5 модулей.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Применяет класс токоограничения 3, что снижает тепловую и механическую нагрузку на кабель и оборудование при КЗ. Номинальное импульсное напряжение 4000 кВ обеспечивает защиту от внешних перенапряжений. Категория перенапряжения III гарантирует работу в распределительных сетях третьего уровня (промышленные системы). Отсутствие защиты от влаги (IP20) требует установки внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для мощных объектов с риском больших КЗ.
• Кривая C - идеально сочетается с оборудованием, имеющим пусковые токи (двигатели, трансформаторы).
• Работает при экстремальных температурах - от –40 C до +50 C, что делает её пригодной для неотапливаемых помещений.
• Класс 3 токоограничения - минимизирует повреждения после аварии, продлевает жизнь подключённому оборудованию.
• Известный бренд ЭРА - проверенная надёжность и доступная цена в своём классе.

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели >15 кВт без мягкого пуска) - возможны ложные срабатывания.
• IP20 не допускает установку во влажных, пыльных или открытых местах - обязательно использование герметичного щита.
• Не подходит для постоянной работы при токе выше 50 А - превышение вызывает перегрев и выход из строя.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного двигателя 30 кВт на конвейере в пищевой промышленности.
• Распределительный щит торгового центра с группами освещения и розеток.
• Щитовая на производстве с насосами, вентиляторами и компрессорами.
• Подключение группы станков с ЧПУ в металлообработке.

Практические советы

• Выбирая автомат ВА47-100 3P 50A 10 кА кривая C (4/40/1000) ЭРА Pro, учитывайте суммарную мощность подключённых нагрузок - она не должна превышать 34 кВт при 400 В (P = √3 × U × I × cosφ ≈ 1,73×400×50×0,8).
• При использовании в щитах с плотным расположением устройств - проверьте, хватает ли глубины 83 мм и не будет ли затруднена работа рычага включения/выключения.
• Для защиты от утечек тока всегда комбинируйте этот автомат с УЗО (например, 30 мА) - он сам не реагирует на токи утечки.
• Проверяйте сечение кабеля перед подключением - провод меньше 2,5 мм2 не держит 50 А, более 35 мм2 не войдёт в клеммы.
• При замене старого автомата - сравните характеристики: если был выключатель с кривой B, переход на C может потребовать пересмотра чувствительности защиты.
