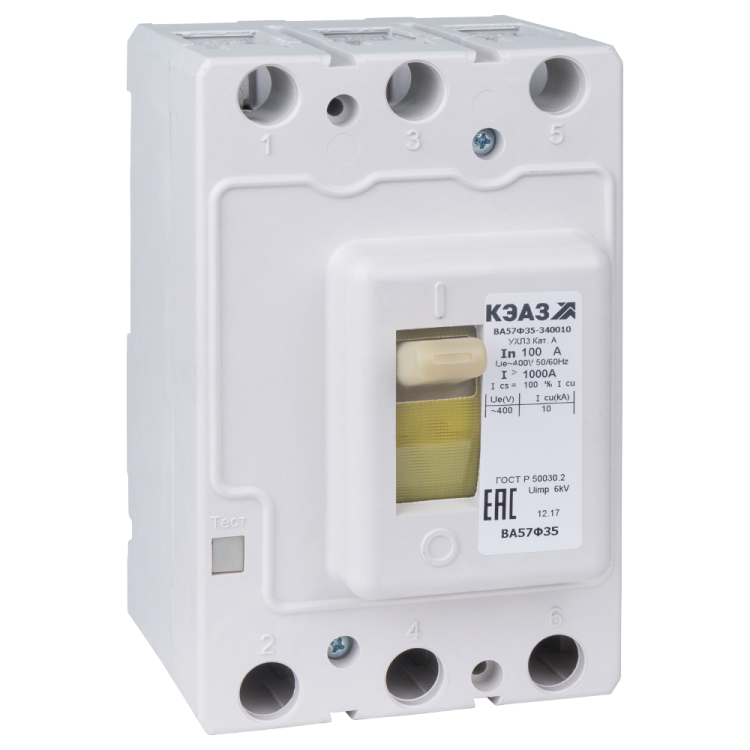

Выключатель автоматический 100А 1000Im ВА57Ф35-340010 УХЛ3 400В AC КЭАЗ 109286

Автоматический выключатель ВА57Ф35-340010 от КЭАЗ - трёхполюсный прибор в литом корпусе на 100 А, предназначен для защиты сетей переменного тока 400 В от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях умеренного и холодного климата.

Назначение и область применения

ВА57Ф35-340010 используется для защиты электрических цепей переменного тока 400 В, 50/60 Гц от сверхтоков: перегрузок и коротких замыканий. Также позволяет вручную включать и отключать нагрузку - но не для частого оперативного управления. Применяется в распределительных щитах промышленных объектов: на входе оборудования, в цепях двигателей, конвейеров, насосов, компрессоров. Подходит для систем, где требуется надёжная защита при высоких токах КЗ.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 15 кА
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ)
• Уставка срабатывания магнитного расцепителя: 1000 А (фиксированная, не регулируемая)
• Частота: 50 / 60 Гц
• Максимальное сечение кабеля: 185 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Способ монтажа: на монтажную плату
• Подключение силовых проводов: винтовое
• Привод: ручной рычажковый
• Конструкция: стационарная - не съёмная
• Дугогасительная камера: есть (3 камеры - по одной на каждый полюс)
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

ВА57Ф35-340010 монтируется исключительно на монтажную плиту с фиксацией винтами. Для установки необходимы отверстия под крепёж, соответствующие габаритам устройства. Подключение проводов - только через винтовые зажимы; допускаются медные жилы сечением до 185 мм2. Нельзя использовать с алюминиевыми проводами без переходных наконечников. Отсутствие вспомогательных контактов означает, что нельзя подключить сигнализацию состояния или удалённое управление. Монтаж возможен только в закрытых щитах с уровнем защиты не ниже IP54.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Соответствует классу B по отключающей способности. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2506/20). Обеспечивает безопасное отключение при токе КЗ до 15 кА благодаря трёхкамерной дугогасительной системе. Не содержит материалов, запрещённых для использования в промышленном оборудовании.

Преимущества

• Высокая отключающая способность (15 кА) обеспечивает защиту даже в мощных промышленных сетях
• Жёсткая уставка магнитного расцепителя (1000 А) гарантирует быстрое отключение при КЗ без ложных срабатываний
• Широкий диапазон рабочих температур (-60…+40 C) позволяет применять устройство в суровых климатических условиях
• Литой корпус повышает механическую прочность и снижает риск повреждения при монтаже
• Простая и проверенная конструкция - минимум отказов при правильной эксплуатации

Ограничения применения

• Не предназначен для частого включения/выключения - только для редких оперативных действий
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы состояния или дистанционное управление
• IP20 - не защищён от пыли и влаги, требует установки внутри герметичного шкафа
• Фиксированная уставка магнитного расцепителя - нельзя настроить порог срабатывания под специфическую нагрузку
• Не совместим с модульными DIN-рейками - только монтаж на плату
• Не рекомендован для использования в цепях постоянного тока

Примеры использования

• Защита главного ввода в промышленном щите питания станков с двигателями до 75 кВт
• Отключение цепи конвейера на пищевом производстве при аварии
• Щитовая защита насосной группы в холодильном комплексе
• Распределительный пункт на открытой площадке с внутренним шкафом (благодаря UHL3)

Практические советы

• При выборе убедитесь, что расчетный ток КЗ в вашей сети не превышает 15 кА - иначе выключатель не справится
• Используйте только медные кабели сечением до 185 мм2; перед затяжкой винтов проверьте плотность соединения
• Не устанавливайте ВА57Ф35-340010 вне шкафа - IP20 недостаточно для открытой среды
• Если нужна возможность дистанционного контроля - выбирайте другую модель с вспомогательными контактами
• Проверяйте соответствие температуры окружающей среды - особенно при работе зимой в неотапливаемых помещениях
• Обязательно используйте изолирующие средства при обслуживании - хотя корпус литой, доступ к клеммам остаётся открытым
