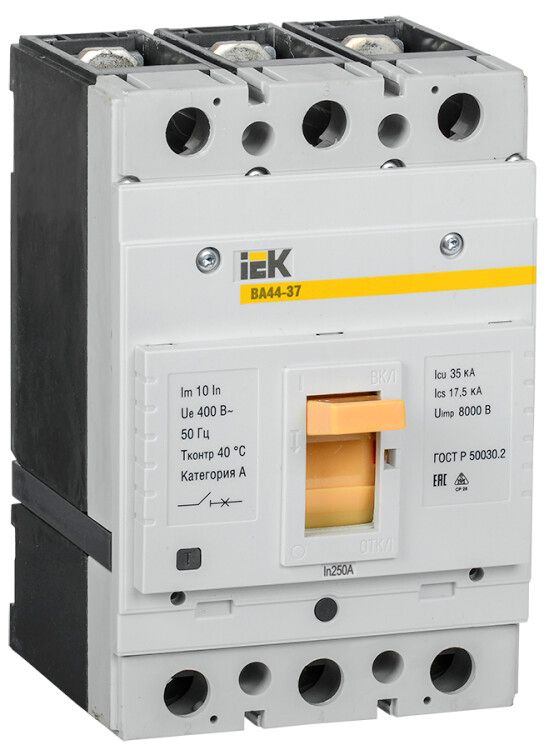

Автоматический выключатель ВА44-37 3Р 250А 35кА IEK - SVA4410-3-0250-35

Автоматический выключатель ВА44-37 от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Устройство рассчитано на работу в промышленных системах с номинальным током 250 А и отключающей способностью 35 кА. Монтаж осуществляется на плату, что делает ВА44-37 удобным для сборки щитового оборудования.

Назначение и область применения

Выключатель автоматический ВА44-37 используется для защиты силовых цепей переменного тока с напряжением до 400 В. Он обеспечивает автоматическое отключение при возникновении аварийных ситуаций: перегрузке, коротком замыкании или падении напряжения ниже допустимого уровня. Также позволяет выполнять ручные включения и отключения нагрузки.

Подходит для установки в распределительных щитах промышленных объектов: на заводах, в цехах, на конвейерах, у насосных станций и других местах с высокими токовыми нагрузками. Применяется там, где требуется надежная защита и частые оперативные коммутации.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В - максимум рабочего напряжения сети
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и задержанного срабатывания при длительной перегрузке
• Вид привода: электромагнитный - механизм срабатывания основан на электромагнитных катушках
• Способ монтажа: на монтажную плату - крепится через отверстия и выводы на печатной плате, не требует DIN-рейки
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже порога, предотвращая запуск оборудования при нестабильном питании
• Тип элемента управления: рычажковый - ручка для включения/выключения, легко определяет положение
• Степень защиты IP30 - защита от твердых предметов больше 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых щитах
• Тип подключения: винтовой - зажимы для проводов затягиваются гайками, требует периодической проверки момента затяжки
• Срок службы: 15 лет - расчетный срок работы при соблюдении условий эксплуатации
• Диапазон настройки защиты от перегрузки: 2500 А - указывает на максимальный ток, при котором возможна регулировка теплового расцепителя (в данном случае - фиксированная настройка, не регулируемая пользователем)
• Число вспомогательных контактов: 0 - нет возможности подключить сигнализацию состояния (вкл./выкл.)

Совместимость и монтаж

Выключатель ВА44-37 монтируется исключительно на монтажную плату. Для установки необходимы отверстия соответствующих размеров и место для выводов. Подключение выполняется через винтовые зажимы - рекомендуется использовать медные жилы сечением до 95 мм2. Нельзя устанавливать на DIN-рейку - он не совместим с этим типом крепления.

Устройство из серии ВА44 от IEK совместимо с другими аппаратами этой же серии, что позволяет унифицировать компоненты в одном щите. Все модели ВА44 проходят одинаковые испытания и соответствуют ГОСТ Р 50030.2.

Безопасность и стандарты

Автоматический выключатель ВА44-37 соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным стандартам IEC 60947-2. Сертификация подтверждает надежность срабатывания при перегрузках и КЗ, а также долговечность механических и электрических компонентов.

Преимущества

• Высокая отключающая способность (35 кА) - обеспечивает безопасность даже при серьезных авариях
• Комбинированный расцепитель - эффективно защищает как от кратковременных скачков тока, так и от длительных перегрузок
• Функция защиты от недопустимого снижения напряжения - предотвращает самопроизвольный запуск оборудования после восстановления питания
• Долгий срок службы (15 лет) - снижает затраты на обслуживание и замену
• Простая и надежная конструкция - минимум движущихся деталей повышает отказоустойчивость

Ограничения применения

• Не подходит для открытых площадок или помещений с повышенной влажностью - степень защиты IP30 не защищает от воды и пыли
• Нельзя устанавливать на DIN-рейку - ограниченная универсальность монтажа
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удаленного контроля состояния
• Настройка защиты от перегрузки фиксирована - нельзя изменить порог срабатывания, он установлен на 2500 А и не является регулируемым
• Требуется точный монтаж на плату - неудобен для модульных щитов, где используются стандартные модули

Примеры использования

• Главный входной автомат в промышленном распределительном щите мощностью до 100 кВт
• Защита трехфазного двигателя 110–130 кВт на конвейере
• Отключение цепи нагревательных элементов в термических установках
• Щитовая защита на насосной станции с частотными преобразователями

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно соответствовать габаритам ВА44-37
• При подключении используйте наконечники на проводах и затягивайте винты моментом 1,8–2,2 Нм - переусиливание может повредить контакт
• Не устанавливайте рядом с источниками тепла - температурное воздействие влияет на точность срабатывания теплового расцепителя
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях
• Если нужна сигнализация состояния - выбирайте модель с вспомогательными контактами (например, ВА44-37 с суффиксом “+AC”)
• Для замены - можно использовать аналогичные устройства серии ВА44 с другим номиналом, если сохраняется тип монтажа и класс отключения
