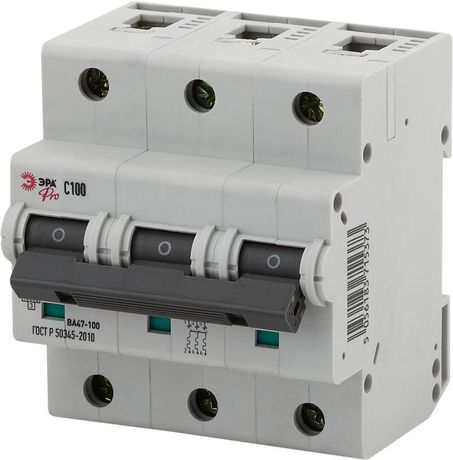

Автоматический выключатель ВА47-100 3Р100А 10кА кривая D - Б0048881 ЭРА

Автоматический выключатель ВА47-100 3P 100A 10kA кривая D от ЭРА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в распределительных щитах промышленных объектов и крупных бытовых установках, где требуется высокая надежность и способность выдерживать большие пусковые токи. Артикул б0048881 соответствует модели с трехполюсным исполнением на 100 А.

Назначение и область применения

Автоматический выключатель ВА47-100 3P 100A 10kA кривая D защищает силовые цепи переменного тока от аварийных ситуаций: длительной перегрузки и короткого замыкания. Кривая срабатывания D позволяет ему работать в условиях высоких пусковых токов - например, при запуске двигателей, сварочных аппаратов или компрессоров. Подходит для установки в промышленных щитах, на производстве, в логистических комплексах, тепловых пунктах и других местах с мощными потребителями энергии.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), до 660 В (изоляционное)
• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D - задержка перед отключением при высоких пусковых токах (до 10–20× I_n)
• Тип тока: переменный (AC), частота 50 Гц
• Класс токоограничения: 3 - быстрое гашение дуги снижает энергию КЗ
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды
• Монтаж: на DIN-рейку шириной 3 модуля (стандарт EN 60715)
• Глубина монтажа: 73 мм - требует достаточного места внутри шкафа
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких помещениях
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к скачкам напряжения
• Сечение провода: 1–35 мм2 - совместим с медными и алюминиевыми жилами
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях
• Степень загрязнения: 2 - допустима пыль и небольшая влажность, но не агрессивная среда

Совместимость и монтаж

Автоматический выключатель ВА47-100 3P 100A 10kA кривая D устанавливается на стандартную DIN-рейку типа TS35. Монтаж возможен как в открытых, так и в закрытых щитах - устройство подходит для скрытого монтажа. Для правильного подключения используйте провода сечением от 1 до 35 мм2. Зажимы обеспечивают надежный контакт даже при многожильных проводах. Убедитесь, что глубина шкафа минимум 73 мм - иначе выключатель не войдет полностью. Нельзя использовать для постоянной работы при напряжении выше 400 В или в цепях постоянного тока.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, повышая безопасность всей системы. Категория перенапряжения III гарантирует работу в распределительных сетях третьего уровня. Высокое импульсное напряжение (4000 кВ) делает изделие устойчивым к внешним помехам и грозовым воздействиям.

Преимущества

• Увеличенная отключающая способность (10 кА) - подходит для сложных промышленных сетей
• Кривая D исключает ложные срабатывания при пуске оборудования с высокими токами
• Широкий диапазон рабочих температур - можно применять в неотапливаемых помещениях
• Интегрированная дугогасительная система - продлевает срок службы контактов
• Фиксация на рейке с четким механическим щелчком - удобство и контроль при установке

Ограничения применения

• Не предназначена для защиты цепей постоянного тока - только переменный ток 50 Гц
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных или уличных условиях
• Не рекомендован для точечных нагрузок менее 10 А - эффективность защиты снижается
• Требуется минимальная глубина шкафа 73 мм - не подходит для компактных щитков
• Не следует использовать в средах с химической агрессией или оседанием металлической пыли - степень загрязнения 2 имеет ограничения

Примеры использования

• Защита двигателя насоса 75 кВт в водопроводном узле
• Щит питания конвейера с несколькими асинхронными двигателями
• Линия питания сварочного аппарата на заводе
• Распределительный щит холодильной установки с компрессорами
• Цепь питания большой группы освещения с HID-лампами

Практические советы

• Выбирая автомат ВА47-100 3P 100A 10kA кривая D, проверьте соответствие сечения кабеля - слишком тонкий провод вызовет нагрев, слишком толстый - плохой контакт
• При монтаже в щите с множеством автоматов соблюдайте зазоры между устройствами - обеспечьте теплоотвод
• Не забудьте про маркировку: каждый автомат должен иметь ярлык с указанием защищаемой цепи
• Для обслуживания отключайте питание полностью - даже при выключенном положении контакты могут находиться под напряжением со стороны сети
• Если в вашей системе есть частотные преобразователи или ИБП - уточните наличие гармоник; они могут влиять на работу расцепителей
