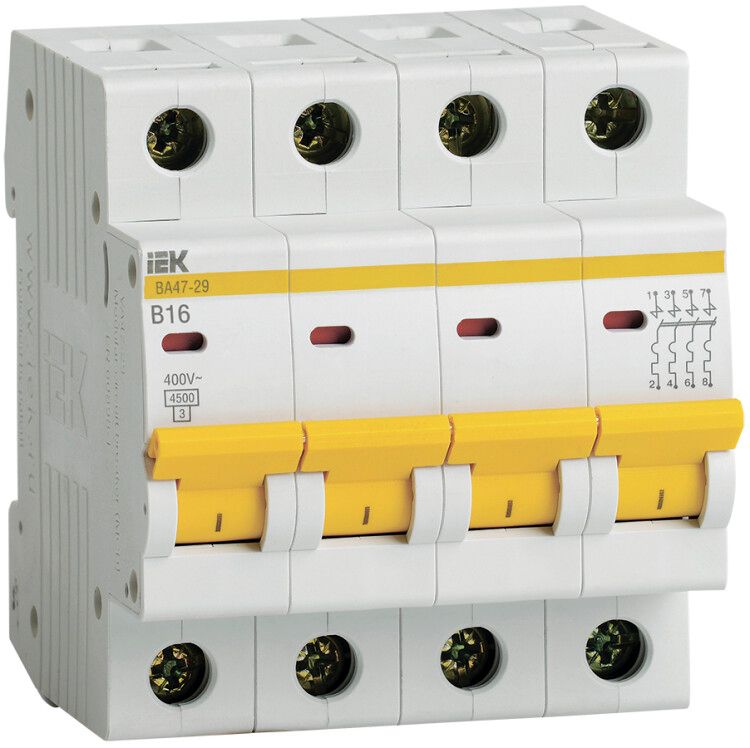

Выключатель автоматический четырехполюсный ВА47-29 16А B 4,5кА KARAT | MVA20-4-016-B IEK

Автоматический выключатель ВА47-29 от IEK - четырёхполюсный аппарат с номинальным током 16 А и отключающей способностью 4,5 кА, предназначен для защиты сетей в промышленных и бытовых объектах. Модель совмещает надёжность, простоту монтажа и соответствие российским стандартам.

Назначение и область применения

ВА47-29 защищает распределительные и групповые цепи переменного тока от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, производственных помещений. Применяется там, где требуется одновременная коммутация всех фаз и нуля - например, в трёхфазных системах с нулевым проводом.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В AC
• Частота: 50 Гц
• Количество полюсов: 4 (L1, L2, L3, N)
• Характеристика срабатывания: B - подходит для смешанных нагрузок (освещение, бытовая техника)
• Номинальная отключающая способность: 4,5 кА
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Класс токоограничения: 3 - быстрое гашение дуги, снижение энергии КЗ
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 73,6 мм
• Максимальное сечение кабеля: 25 мм2
• Срок службы: 15 лет
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

ВА47-29 устанавливается на стандартную DIN-рейку. Верхние зажимы позволяют подключить как гибкий многожильный провод, так и жесткую шину типов FORK и PIN - удобно для организации распределения питания внутри щита. Для нижних зажимов также допускаются аналогичные способы подключения. Индикатор положения контактов (зелёный - включён, красный - отключён) позволяет визуально определить состояние аппарата без тестирования. Монтаж требует соблюдения момента затяжки - не более 0,8 Нм, чтобы избежать повреждения зажимов.

Безопасность и стандарты

Соответствует ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Обеспечивает класс токоограничения 3 - один из самых высоких уровней безопасности при КЗ. Электромагнитный и тепловой расцепители работают независимо, что исключает ложные срабатывания. Конструкция предотвращает самопроизвольное отключение при вибрациях.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Улучшенная дугогасительная камера снижает риск возгорания при отключении
• Насечки на зажимах обеспечивают прочное соединение и меньше нагрев
• Поддержка подключения шиной FORK/PIN - экономит время при сборке щитов
• Эргономичная рукоятка легко управляема даже в перчатках
• Широкий диапазон температур (-40…+50 C) - подходит для холодных и жарких условий
• Возможность доработки: можно установить дополнительные модули (блокировки, сигнализацию, расцепители минимального напряжения)

Ограничения применения

Не применяется во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность. Не рассчитан на постоянную работу при токе выше 16 А - превышение вызывает преждевременный износ. Не подходит для цепей с постоянным током (DC) - только для переменного (AC). Не следует использовать в условиях повышенной запылённости или влажности без дополнительной защиты корпуса.

Примеры использования

• Защита трёхфазного оборудования: насосов, компрессоров, станков
• Вводный автомат в квартире с трёхфазным питанием
• Щитовая группа для освещения и розеток в административном здании
• Распределительный щит на производстве с несколькими потребителями

Практические советы

• Выбирая ВА47-29, проверьте, что посадочный диаметр кабеля соответствует макс. 25 мм2 - использование большего сечения нарушает контакт и создаёт риск перегрева
• При использовании шины FORK убедитесь, что она плотно прилегает к зажиму - слабый контакт вызывает нагрев
• Для щитов с ограниченным пространством учтите глубину монтажа (73,6 мм) - не забудьте про зазоры для проводов и других аппаратов
• Если нужна удалённая сигнализация срабатывания - выбирайте модель с возможностью установки дополнительного модуля (например, блока сигнализации)
• Проверяйте индикатор после каждого отключения - он показывает, был ли автомат отключен вручную или сработала защита
