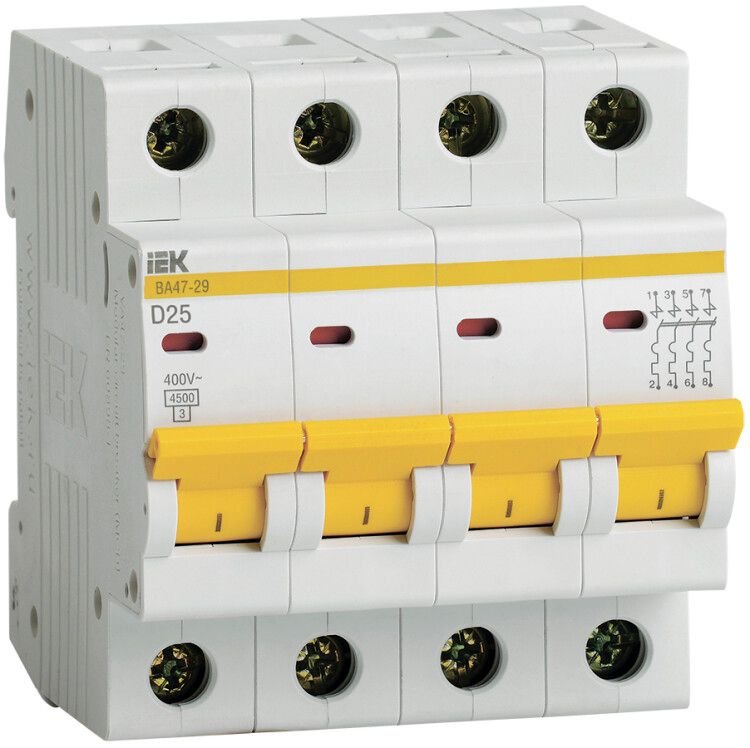

Выключатель автоматический четырехполюсный ВА47-29 25А D 4,5кА KARAT | MVA20-4-025-D IEK

Автоматический выключатель ВА47-29 от IEK — четырёхполюсный аппарат с номинальным током 25 А и характеристикой срабатывания D, предназначен для защиты сетей с высокими пусковыми токами. Артикул mva20-4-025-d подходит как для промышленного, так и для бытового использования в распределительных щитах.

Назначение и область применения

Выключатель ВА47-29 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для защиты мощных потребителей с высокими пусковыми токами — например, двигателей, насосов, компрессоров, сварочных аппаратов. Применяется в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, производственных помещений и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 4
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: D — позволяет избежать ложных срабатываний при пусковых токах (до 10–20 кратном превышении номинала)
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги и снижает термическое воздействие на сеть
• Тип расцепителя: комбинированный — электромагнитный (для КЗ) и тепловой (для перегрузки)
• Степень защиты: IP20 — защита от доступа пальцев и твердых предметов, не предназначена для работы во влажной среде
• Максимальное сечение кабеля: 25 мм²
• Частота: 50 Гц
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 73,6 мм
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 — работает при температурах от -40°C до +50°C

Совместимость и монтаж

Выключатель ВА47-29 монтируется на DIN-рейку шириной 35 мм. Совместим с другими изделиями серии KARAT. Для подключения допускаются:

• Жесткий многожильный или одножильный кабель сечением до 25 мм²
• Шины типа FORK — для параллельного распределения питания через верхние зажимы
• Шины типа PIN — для последовательного соединения нескольких автоматов

На контактных зажимах есть насечки — они повышают надежность соединения и снижают нагрев. Индикатор положения контактов («ON/OFF») позволяет визуально определить состояние аппарата без вскрытия корпуса.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Обеспечивает класс токоограничения 3, что снижает риск возгорания при аварии. Конструкция соответствует нормам безопасности для электроустановок до 1000 В.

Преимущества

• Двухступенчатая защита — тепловой и электромагнитный расцепители работают независимо, исключая ложные срабатывания
• Улучшенная дугогасительная камера — продлевает срок службы и повышает безопасность при отключении больших токов
• Поддержка двух типов подключения (FORK и PIN) — упрощает сборку распределительных щитов
• Эргономичная рукоятка — удобнее в управлении, особенно в условиях ограниченного доступа
• Работает в широком диапазоне температур — от -40°C до +50°C, что делает её пригодной для неотапливаемых помещений

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивными средами — степень защиты IP20 не обеспечивает герметичность
• Не предназначен для частого ручного включения/выключения — рассчитан на длительную работу, а не на операционное управление
• Не используется в цепях постоянного тока — только для переменного тока 50 Гц
• Не совместим с системами управления на основе PLC без внешних реле — сам по себе не является исполнительным элементом системы автоматизации

Примеры использования

• Защита трехфазного двигателя насоса в системе водоснабжения
• Вводной автомат в щите многоэтажного дома с кондиционерами и электроплитами
• Щитовая защита группы оборудования на производстве — станки, компрессоры, конвейеры
• Распределительный автомат в административном здании для цепей освещения и розеток с высокой нагрузкой

Практические советы

• Выбирая ВА47-29, проверьте соответствие сечения кабеля — максимальное 25 мм²; более толстый провод не войдет в зажим
• При использовании шины FORK убедитесь, что она плотно прилегает ко всем контактам — плохой контакт вызывает перегрев
• Для монтажа в щитах с ограниченным пространством учтите глубину 73,6 мм — оставьте запас минимум 80 мм
• При установке в холодных помещениях (например, на улице или в неотапливаемом цехе) убедитесь, что температура не ниже -40°C
• Не используйте этот автомат вместо УЗО — он не реагирует на токи утечки, только на перегрузки и КЗ
