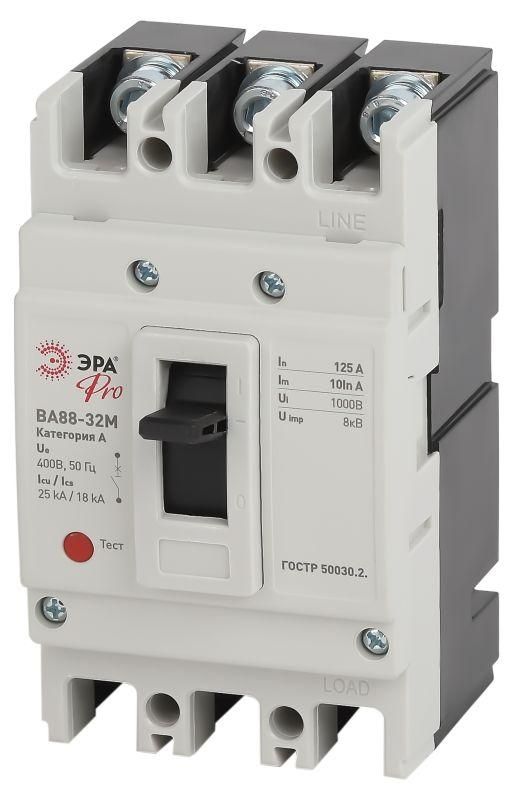

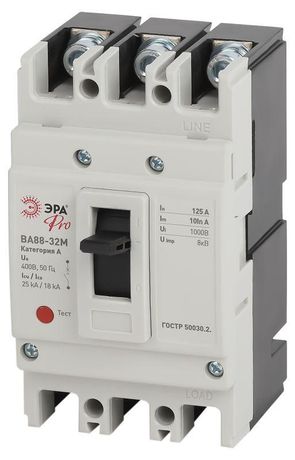

Автоматический выключатель ВА88-32М ЭРА PRO SVA10-3-0100-E 3Р 100А 25кА | Б0051913

Автоматический выключатель ВА88-32М PRO SVA10-3-0100-E 3-полюсный 100А 25кА от бренда ЭРА предназначен для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Устройство применяется в промышленных установках с номинальным напряжением до 400 В и обеспечивает надёжное отключение при токе до 100 А.

Назначение и область применения

Автоматический выключатель ВА88-32М PRO SVA10-3-0100-E 3-полюсный 100А 25кА используется для защиты трёхфазных электрических цепей. Он отключает питание при возникновении аварийных ситуаций: коротком замыкании, длительной перегрузке или падении напряжения ниже установленного порога. Также позволяет выполнять ручное включение и отключение нагрузки. Подходит для установки в щитах управления станков, конвейеров, насосных систем и других промышленных объектов с постоянной нагрузкой.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В, соответствует стандартным промышленным трёхфазным системам.
• Номинальный ток: 100 А - максимальный ток, который выключатель может проводить постоянно без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до 25 тысяч ампер.
• Тип расцепителя: Минимального напряжения - отключает цепь при снижении напряжения ниже заданного уровня, предотвращая повреждение оборудования из-за “проседания” сети.
• Диапазон настройки защиты от перегрузки: 100 А - настройка фиксирована, не регулируется; срабатывает при превышении номинала.
• Степень защиты IP30 - защищён от доступа к опасным частям предметами более 2,5 мм, но не защищён от пыли и воды. Применяется только внутри закрытых щитов.
• Тип подключения: Болтовое - провода крепятся болтами на клеммах, требуют правильного момента затяжки.
• Тип элемента управления: Перекидной рычаг - удобен для ручного включения/отключения, визуально показывает положение.
• Способ монтажа: Монтажная плата - устанавливается на DIN-рейку или специальную платформу, не имеет встроенных креплений для стенового монтажа.
• Конструкция: Встраиваемое устройство с втычным подключением - позволяет легко демонтировать и менять без отсоединения проводов, если используется совместимая базовая платформа.
• Вспомогательные контакты: Отсутствуют - нельзя подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Автоматический выключатель ВА88-32М PRO SVA10-3-0100-E 3-полюсный 100А 25кА совместим с монтажными платформами серии ВА88-32М PRO. Для работы требуется установка на DIN-рейку шириной 35 мм или на специализированный крепёжный модуль. Подключение силовых проводов выполняется через болтовые зажимы - рекомендуется использовать медные жилы сечением до 50 мм2. Кабель необходимо зачищать точно на длину, указанную в руководстве, чтобы избежать плохого контакта. Поскольку устройство не имеет вспомогательных контактов, для контроля состояния потребуется внешняя система сигнализации.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для автоматических выключателей в литом корпусе. Наличие защиты по минимальному напряжению делает его подходящим для применений, где потеря питания может вызвать опасность (например, остановка технологического процесса). Однако из-за степени защиты IP30 запрещено использование вне герметичных шкафов - открытая установка недопустима.

Преимущества

• Высокая отключающая способность (25 кА) - обеспечивает безопасность даже при серьёзных КЗ в промышленных сетях.
• Функция защиты от просадки напряжения - предотвращает повреждение чувствительного оборудования при колебаниях сети.
• Втычной механизм - ускоряет замену при необходимости ремонта или обслуживания.
• Жесткая настройка на 100 А - исключает случайную некорректную настройку, что важно в условиях производства.
• Литой корпус - прочный, устойчив к механическим воздействиям и химическим средам внутри щита.

Ограничения применения

• Не подходит для установки на открытом воздухе или во влажных помещениях - степень защиты IP30 не обеспечивает защиту от пыли и влаги.
• Отсутствие вспомогательных контактов - невозможно подключить дистанционную сигнализацию или интерфейсы автоматизации.
• Фиксированная настройка тока - нельзя адаптировать под меньшую нагрузку, только для точного соответствия 100 А.
• Требует монтажной платформы - не устанавливается напрямую на стену или в обычный щит без специальной основы.
• Не предназначен для частого оперативного включения/отключения - не является контактором, рассчитан на редкие коммутации.

Примеры использования

• Щит управления промышленным станком с трёхфазным двигателем мощностью до 50 кВт.
• Защита линии питания конвейера в пищевой или металлургической производственной линии.
• Распределительный щит на заводе, где важна защита от просадки напряжения при старте крупных потребителей.
• Централизованная защита группы насосов в системе водоснабжения.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки болтов - слабый контакт вызывает нагрев и выход из строя.
• Используйте только оригинальные монтажные платформы от ЭРА - несовместимые основания могут нарушить работу механизма втыкания.
• Если нужна сигнализация состояния, используйте внешние реле или модули ввода/вывода, так как в этом экземпляре ВА88-32М PRO SVA10-3-0100-E 3-полюсный 100А 25кА их нет.
• Не устанавливайте рядом с источниками тепла - температурные перепады влияют на точность срабатывания термического расцепителя.
• Обязательно пометьте место установки - поскольку устройство не имеет визуального индикатора сработавшей защиты, состояние определяется по положению рычага.
