Выключатель автоматический четырехполюсный SH204L 10А C 4,5кА (SH204L C10) | 2CDS244001R0104 ABB

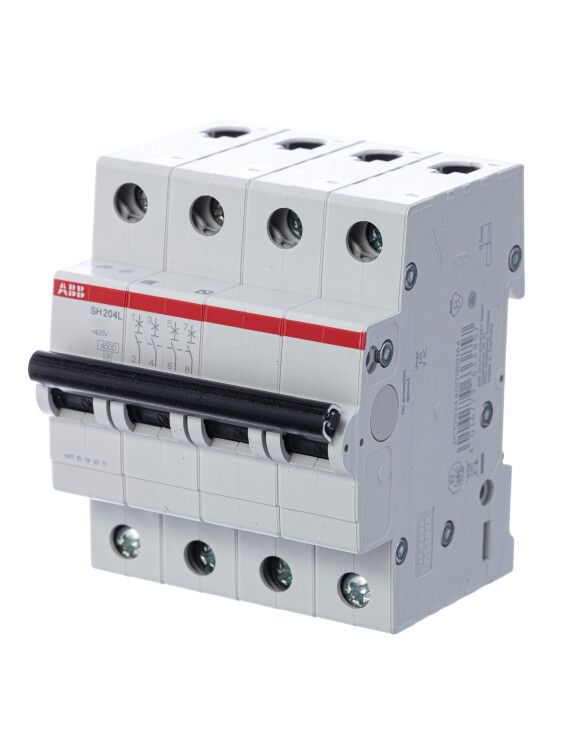

Автоматический выключатель ABB SH204L C10 - четырёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и общественных зданий, где требуется одновременное отключение всех фаз и нуля.

Назначение и область применения

Штатное применение - защита групповых цепей в бытовой и аналогичной коммерческой электроустановке. Выключатель ABB SH204L C10 обеспечивает отключение всех четырёх проводников (три фазы + ноль) при аварийных ситуациях. Это особенно важно там, где есть риск повреждения нулевого провода или необходимость полного отключения нагрузки - например, на входе в квартиру, в системах освещения с трёхфазным питанием или у оборудования с нейтралью.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может держать без отключения;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380–400 В переменного тока;
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - оптимальна для типовой бытовой нагрузки (освещение, розетки, бытовые приборы); срабатывает при токе 5–10 кратном от номинала;
• Количество полюсов: 4 - все четыре контакта отключаются одновременно; ноль также защищён;
• Сечение провода: 0,75–25 мм2 - позволяет подключить медные провода от тонких до достаточно мощных;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Рабочая температура: от –25C до +55C - подходит для установки в неотапливаемых помещениях;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Напряжение изоляции: 440 В - гарантирует надёжную изоляцию между контактами даже при кратковременных скачках;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным импульсам (например, от грозовых разрядов);
• Частота: 50/60 Гц - совместим со всеми стандартными сетями;
• Тип напряжения: переменный (AC) - не предназначен для постоянного тока;
• Количество модулей: 4 - занимает 4 стандартных модуля на DIN-рейке (по 17,5 мм каждый);
• Глубина установочная: 69 мм - важный параметр при планировании глубины шкафа;
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах второго уровня (не на вводе);
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в помещении;
• Климатическое исполнение: УХЛ3.1 - работает в условиях умеренного и холодного климата, в закрытых помещениях;
• Нормативный документ: МЭК/EN 60898-1 - соответствует европейскому стандарту для автоматических выключателей бытового типа.

Совместимость и монтаж

Выключатель ABB SH204L C10 монтируется на стандартную DIN-рейку шириной 35 мм. Все полюса имеют одинаковый шаг, что позволяет легко сочетать его с другими аппаратами серии SH200L. Для подключения используются винтовые зажимы - затяжка должна выполняться моментом 0,8 Нм. Не рекомендуется использовать многожильные провода без наконечников - они могут деформироваться при затяжке. Устройство не имеет функции дистанционного управления или сигнализации - управление исключительно механическое.

Безопасность и стандарты

Соответствует требованиям стандарта EN 60898-1, что гарантирует сертифицированную безопасность при работе в бытовых сетях. Класс токоограничения 3 и импульсная прочность 4 кВ обеспечивают повышенную отказоустойчивость. Отключение всех четырёх полюсов предотвращает опасность сохранения потенциала на нулевом проводе после отключения. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50345.

Преимущества

• Полное отключение нуля - минимизирует риск поражения током при обслуживании;
• Высокая отключающая способность (4,5 кА) - надёжно защищает даже при значительных КЗ в старых сетях;
• Совместимость с серией SH200L - можно собирать комплекты с другим оборудованием ABB одного семейства;
• Узкий профиль (4 модуля) - экономит место в щите;
• Надёжные зажимы - поддерживают плотный контакт даже при длительной эксплуатации;
• Яркая рычаговая ручка - удобно видеть состояние (включено/выключено) даже в плохо освещённом щите.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц;
• IP20 не допускает установку вне закрытого щита - нельзя использовать на улице или во влажных помещениях без дополнительной защиты;
• Характеристика “C” не подходит для двигателей или сварочных аппаратов - для них нужна характеристика D;
• Не является УЗО - не защищает от утечек тока на землю; для этого требуется отдельное устройство;
• Не предназначен для частого ручного включения/отключения - не является рубильником;
• Максимальная рабочая температура +55C - не следует устанавливать рядом с источниками с сильным нагревом (например, рядом с силовыми преобразователями).

Примеры использования

• Защита ввода в квартиру с трёхфазным питанием и нулём - отключает всё сразу при аварии;
• Щит на этаже многоэтажного дома - отвечает за группу розеток и освещения;
• Оборудование с трёхфазным двигателем и нейтралью (например, насос, вентилятор) - если используется система TN-S;
• Системы освещения в офисах или торговых залах, где свет контролируется по трём фазам;
• Подключение кабельных вводов в домашние щитовые комнаты с обязательным отключением нуля.

Практические советы

• При выборе проверьте, чтобы номинальный ток нагрузки был меньше 10 А - лучше иметь запас 20–30%;
• Если в цепи есть мощные потребители (электрокотлы, сплит-системы), убедитесь, что проводка выдерживает ток 10 А - используйте сечение не менее 2,5 мм2;
• При сборке щита следите, чтобы глубина корпуса (69 мм) позволяла свободно закрывать крышку - не забудьте про места для кабельных вводов;
• Не смешивайте автоматы ABB SH200L с изделиями других брендов на одной рейке без учёта совместимости крепления - возможны проблемы с фиксацией;
• После монтажа протестируйте отключение - переведите рычаг в положение OFF и убедитесь, что напряжение пропало на всех полюсах;
• Для защиты от утечек тока обязательно добавьте УЗО перед этим автоматом - он сам не реагирует на токи утечки.
