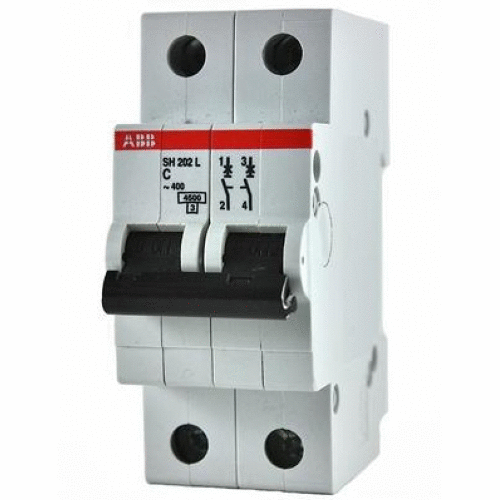

Выключатель автоматический двухполюсный SH202L 63А C 4,5кА (SH202L C63) | 2CDS242001R0634 ABB

Автоматический выключатель ABB SH202L - двухполюсный модульный аппарат на 63 А с характеристикой C и отключающей способностью 4,5 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель ABB SH202L защищает электрические сети от перегрузок и коротких замыканий. Он предназначен для использования в распределительных щитах, где требуется надёжная защита мощных потребителей: групп освещения, нагревательного оборудования, насосов, компрессоров, кондиционеров и других устройств с умеренно высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Номинальное напряжение: 400 В переменного тока - рассчитан на трёхфазные системы 400/230 В.
• Количество полюсов: 2 - отключает два фазных провода одновременно, применяется в однофазных сетях с двумя фазами или в качестве секционирующего аппарата.
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала; оптимальна для нагрузок с умеренным пуском (например, светильники, насосы, малые двигатели).
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А.
• Поперечное сечение проводника: 0,75 – 25 мм2 - позволяет подключать медные провода от тонких до мощных, подходящих для домашней и промышленной проводки.
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке, что соответствует ширине около 18 мм.
• Номинальное напряжение изоляции: 440 В - обеспечивает безопасную работу при повышенных напряжениях в сети.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы.
• Частота: 50–60 Гц - совместим со всеми стандартными сетями в России и Европе.
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, повышающий безопасность оборудования.
• Категория перенапряжения: III - предназначен для установки в распределительных устройствах, подверженных значительным переходным процессам.
• Рабочая температура: от -25C до +55C - работает в холодных помещениях и жарких условиях, включая неотапливаемые щитовые.
• Степень защиты IP20: защищён от доступа пальцев и крупных предметов, но не герметичен - требует установки внутри закрытого щита.
• Способ монтажа: на DIN-рейку - стандартный способ крепления в электрощитах.

Совместимость и монтаж

Автоматический выключатель ABB SH202L устанавливается на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет легко размещать его рядом с другими автоматами, УЗО или реле. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием 1,5 Нм, чтобы избежать перегрева контактов. Провода должны быть зачищены на 8–10 мм, без оголённых жил вне зажима. Применяйте только медные провода сечением 0,75–25 мм2 - алюминиевые не допускаются.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения III обеспечивают соответствие требованиям безопасности для распределительных систем класса III. Сертифицирован для использования в бытовых и промышленных установках. Не предназначен для управления частотными преобразователями или сварочных аппаратов с высокими импульсными нагрузками.

Преимущества

• Надёжная механическая конструкция ABB - долгий срок службы даже при частых операциях включения/отключения.
• Ярко выраженная рычажная кнопка включения/отключения - удобна для быстрой проверки состояния в щите.
• Удобная маркировка контактов - вход и выход четко обозначены, исключают ошибки при подключении.
• Совместимость с другими изделиями серии SH200L - можно собирать комплексные решения с УЗО, дифавтоматами и реле контроля напряжения.

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели, компрессоры с тяжёлым запуском) - лучше использовать характеристику D.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать на улице, в сырых помещениях без корпуса.
• Не рекомендован для применений с постоянными токами (DC) - только для переменного тока 50/60 Гц.
• Не используется как основной рубильник для обслуживания - предназначен только для защиты, а не для частого ручного отключения.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, бойлер).
• Отключение двух фаз в однофазной сети 220 В при необходимости отключения всех проводов одновременно.
• Щитовая на производстве: защита линии питания конвейера, воздушного компрессора или насосной станции.
• Распределительный щит в офисном здании - защита осветительных цепей с люминесцентными и LED-светильниками.

Практические советы

• Выбирая автомат ABB SH202L, убедитесь, что суммарная мощность подключенных устройств не превышает 14 кВт при 220 В (63 А × 220 В ≈ 13,8 кВт).
• При использовании в щите с несколькими автоматами - располагайте его так, чтобы он был легко доступен для тестирования кнопкой “T” (если есть УЗО рядом).
• Не используйте этот автомат вместо четырёхполюсного - если нужна защита нулевого провода, выбирайте 4P вариант.
• Проверьте посадочные размеры перед покупкой: глубина монтажа 69 мм - убедитесь, что в вашем щите достаточно места.
• Для длительной работы при температуре выше 40 C возможна необходимость снижения номинального тока - уточните коэффициенты термической коррекции в документации ABB.
