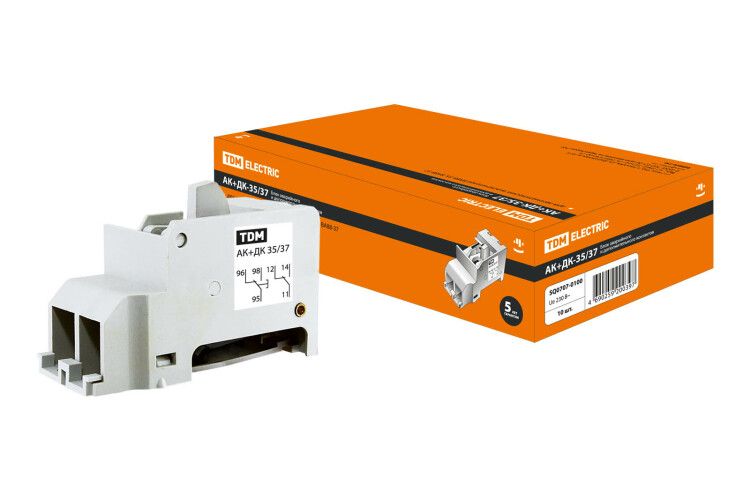

Блок контактов АК+ДК-250/400 (АК+ДК-35/37) | SQ0707-0100 TDM

Блок аварийного и дополнительного контактов АК+ДК-250/400 (АК+ДК-35/37) от TDM ELECTRIC объединяет в одном корпусе функции сигнализации штатного положения выключателя и индикации аварийного срабатывания, обеспечивая контроль состояния силовой цепи. Конструкция предусматривает наличие двух нормально разомкнутых контактов, которые замыкаются при срабатывании защиты от сверхтоков, перегрузки или при срабатывании независимого расцепителя, что позволяет оператору мгновенно отличить аварийное отключение от планового. Дополнительный контакт (ДК) в составе блока сигнализирует о текущем положении выключателя (включено/отключено), позволяя дистанционно отслеживать готовность цепи к работе. Блок предназначен для установки на автоматические выключатели с номинальным током до 250 А (в соответствии с индексом модели) и рассчитан на коммутацию цепей управления с нагрузкой до 250 А при переменном токе 230 В (категория AC-15). Способ монтажа реализован как частично интегрированный с возможностью установки сверху, что упрощает интеграцию в существующие щиты без необходимости полной разборки конструкции выключателя. Блок совместим с трехполюсными выключателями, обеспечивая синхронную сигнализацию по всей фазе. Выбор данного блока целесообразен, когда требуется не просто фиксация положения выключателя, но и обязательная индикация причины отключения (авария или ручное управление) без использования дополнительных реле. Важно учитывать, что блок не выполняет защитных функций сам по себе, а лишь передает состояние силового аппарата во вторичные цепи управления и сигнализации.
