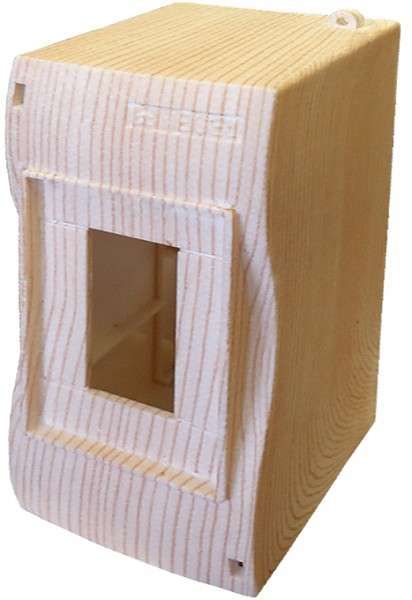

Корпус модульный открытой установки на 3-4 модуля, сосна - КМ2040-04 HEGEL

Корпус модульный открытой установки на 3–4 модуля, сосна, IP40 от HEGEL (арт. км2040-04) предназначен для безопасной организации внутренней электрораспределительной сети в помещениях с нормальной влажностью. Его конструкция позволяет легко монтировать модульное оборудование на DIN-рейку, сохраняя доступ к кабелям и устройствам.

Назначение и область применения

Корпус модульный открытой установки на 3–4 модуля, сосна, IP40 используется для размещения автоматических выключателей, УЗО, реле и другого модульного оборудования в системах электроснабжения. Подходит для открытой и скрытой проводки в жилых домах, офисах, мастерских и производственных зонах. Монтируется настенно или встраивается в стену. Температурный режим работы — от –25 °C до +60 °C.

Технические характеристики

• Количество модулей: 3–4 (стандартная ширина DIN-рейки)
• Степень защиты: IP40 — защита от твердых частиц крупнее 1 мм, но не от воды
• Материал корпуса: натуральная сосна (деревянный каркас)
• Глубина поддерживаемого оборудования: 53 мм, 68 мм, 75 мм
• Тип крепления: настенный или встраиваемый
• Допустимая рабочая температура: –25 °C … +60 °C

Совместимость и монтаж

Корпус модульный открытой установки на 3–4 модуля, сосна, IP40 совместим со всеми типовыми DIN-рейками (TS35/7,5 и TS35/15). DIN-рейка крепится внутри съемной рамы, что позволяет регулировать её положение под оборудование разной глубины. Кабели заводятся через предварительно подготовленные отверстия — для герметизации рекомендуется использовать кабельные вводы с уплотнителями. Корпус не требует специальных инструментов для сборки: все элементы крепятся обычными саморезами и болтами. Петли дверцы и крепеж уже входят в комплект.

Безопасность и стандарты

Деревянный корпус обеспечивает естественную электроизоляцию, а конструкция двери с фланцами кабельных вводов повышает уровень безопасности. Степень защиты IP40 соответствует требованиям ГОСТ 14254 — защищает от контакта с опасными частями и попадания твердых предметов, но не рассчитана на воздействие влаги. Применяется исключительно в сухих помещениях. Не используйте в местах с высокой влажностью, сыростью или возможным орошением.

Преимущества

• Экологичный материал — натуральная сосна снижает риск возникновения статического электричества
• Гибкая система крепления DIN-рейки позволяет адаптировать расположение под любые модули
• Съемная рама упрощает монтаж и последующий сервис
• Встроенные метки и этикетки (в комплекте) ускоряют маркировку цепей
• Открытая конструкция обеспечивает легкий доступ к контактам и кабелям

Ограничения применения

• Не подходит для помещений с повышенной влажностью, на улице или в условиях постоянного воздействия воды
• IP40 не обеспечивает защиту от пыли среднего размера — не применять в сильно запыленных цехах
• Деревянный корпус менее устойчив к механическим ударам по сравнению с металлическими аналогами
• Не рекомендован для установки в зонах с высокой температурой выше +60 °C
• Не предназначен для монтажа мощных коммутационных аппаратов свыше 100 A без дополнительного теплоотведения

Примеры использования

• Распределительный щиток в квартире с УЗО и автоматами
• Щит управления на производственной линии (сухое помещение)
• Контрольный пункт для освещения в офисном здании
• Автоматизация системы вентиляции в складском комплексе
• Подключение счетчиков и реле времени в частном доме

Практические советы

• Перед монтажом проверьте посадочные размеры: глубина корпуса должна позволять свободно разместить оборудование с максимальной глубиной 75 мм
• Для лучшей изоляции кабелей используйте кабельные вводы с резиновыми уплотнителями — даже при IP40 это снижает риск попадания пыли
• Если планируете много кабелей — заранее продумайте маршруты прокладки, чтобы не перегрузить вводы
• Для долговечности деревянного корпуса избегайте прямого контакта с бетоном — используйте пластиковую прокладку между стеной и корпусом
• Дополнительные аксессуары (замки, кронштейны, клеммные рейки) можно заказать отдельно по каталогу HEGEL — они совместимы с артикулом км2040-04
