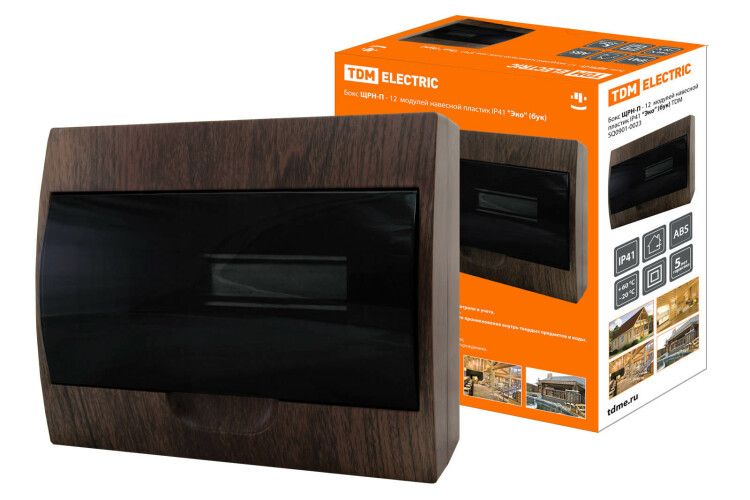

Бокс пластиковый навесной ЩРН-П-12 модулей IP41 "Эко" (бук) | SQ0901-0023 TDM

Бокс ЩРН-П-12 модулей навесной пластик IP41 Эко (бук) от TDM ELECTRIC - это компактный навесной щиток из ударопрочного ABS-пластика с 12 модульными местами для автоматических выключателей и других устройств на DIN-рейке. Подходит для внутренней установки в жилых, административных и производственных зонах с невысокими требованиями к защите от воды и пыли.

Назначение и область применения

Бокс ЩРН-П-12 модулей навесной пластик IP41 Эко (бук) предназначен для монтажа распределительных устройств в условиях, где не требуется высокая степень герметичности. Он используется там, где важны простота установки, доступность и экономичность.

• Жилые дома и сельские застройки
• Коттеджные поселки
• Офисы, школы, больницы
• Производственные цеха с сухим воздухом
• Объекты строительства и инфраструктуры на этапе отделочных работ

Не рекомендован для открытых площадок, сырых помещений или мест с постоянным воздействием брызг и пыли.

Технические характеристики

• Количество модулей: 12 (стандартный шаг 17,5 мм)
• Материал корпуса: АБС-пластик - ударопрочный, самозагасающий, устойчив к УФ-излучению
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Внутренняя глубина: 92 мм - позволяет разместить однорядную DIN-рейку с типовыми автоматами до 8–10 кA
• Установочная глубина: 95 мм - учитываются выступы креплений и крышки
• Количество рядов: один - только однорядная сборка
• Тип крышки: дверца с прорезями для проводов и индикации
• Цвет: имитация дерева (RAL 9010 - белый слоновой кости, матовый)
• DIN-рейка: встроена - совместима со стандартными рейками типа TS35
• Способ монтажа: навесной - крепится на стену через отверстия в задней стенке

Совместимость и монтаж

Щиток ЩРН-П-12 модулей навесной пластик IP41 Эко (бук) совместим с любыми устройствами, устанавливаемыми на DIN-рейку шириной 17,5 мм: автоматические выключатели, УЗО, реле, модули контроля напряжения.

Для монтажа:

• Используйте два самореза (не входят в комплект) - отверстия расположены на задней стенке
• Проверьте толщину стены: минимальная глубина 95 мм обеспечивает свободный ход дверцы
• Провода заводятся через прорези в крышке - не требуют дополнительных вводов
• Не используйте устройства с габаритами выше 12 модулей - перегрузка вызывает деформацию корпуса

Безопасность и стандарты

Корпус выполнен из самозагасающего АБС-пластика, соответствует требованиям к материалам для электроустановок. Степень защиты IP41 соответствует ГОСТ 14254. Наличие прорезей в крышке снижает риск перегрева, но не заменяет принудительную вентиляцию в плотно заполненных щитах.

Преимущества

• Лёгкий вес - удобен для монтажа на деревянные и гипсокартонные поверхности
• Устойчив к УФ - не желтеет и не теряет прочность при длительном освещении
• Экономичный вариант - ниже стоимости металлических аналогов
• Имитация дерева - гармонично вписывается в интерьеры без необходимости декора
• Простота сборки - не требует специальных инструментов

Ограничения применения

• Не применяйте во влажных помещениях (ванная, баня, подвалы) - IP41 не защищает от брызг
• Не допускается установка на улице или в неотапливаемых местах с температурой ниже –10C - возможна хрупкость пластика
• Не подходит для мощных устройств с большими тепловыделениями (например, частотники, трансформаторы)
• Ограниченная механическая прочность - не выдерживает удары или давление
• Нет возможности установки двухрядной конфигурации - только однорядная сборка

Примеры использования

• Главный ввод в квартире - 6–8 автоматов + УЗО
• Распределительный щиток на этаже коттеджа
• Шкаф управления светом в учебном классе
• Временный щит на стройплощадке до окончания отделки
• Автоматизация систем вентиляции в офисе

Практические советы

• Перед монтажом проверьте, что все устройства поместятся внутри - суммарная ширина не должна превышать 12 модулей
• Если планируете использовать много проводов - оставьте место для фиксации и маршрутизации, чтобы не перегружать прорези
• Не затягивайте крепления слишком сильно - АБС-пластик легко трескается
• Для долговечности избегайте контакта с растворителями, маслами и агрессивными чистящими средствами
• Артикул sq0901-0023 - единственный в линейке с этим цветом и формой; другие модели имеют другую глубину или количество модулей
