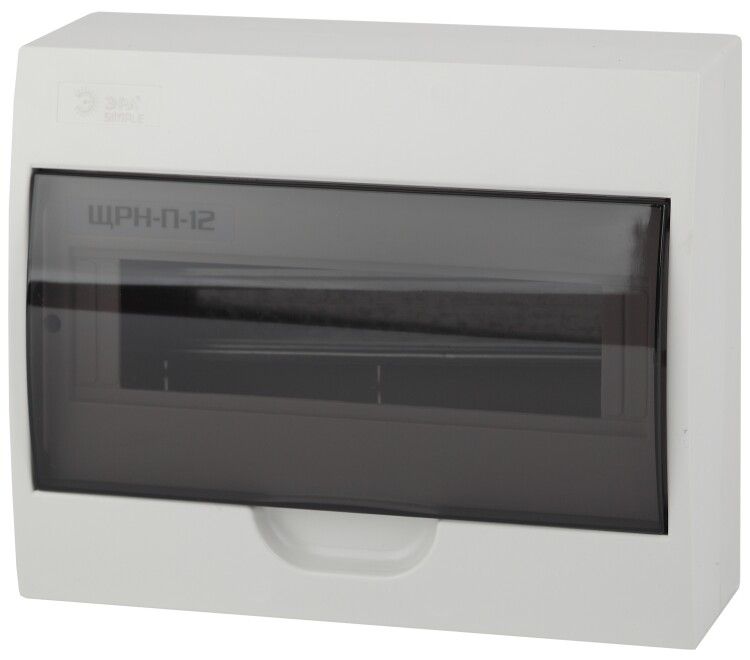

Бокс пластиковый навесной ЩРН-П-12 12 мод. SIMPLE | Б0041525 ЭРА

Бокс пластиковый навесной ЩРН-П-12 12 модулей IP41 от ЭРА - компактный корпус для монтажа модульного электрооборудования в помещениях с умеренной влажностью. Подходит для установки автоматов, УЗО, таймеров и других устройств на DIN-рейку. Артикул б0041525 обеспечивает совместимость с типовой комплектацией серии ЭРА SIMPLE.

Назначение и область применения

ЩРН-П-12 12 модулей IP41 предназначен для внутренней установки в жилых, офисных и промышленных зонах, где требуется защита модульного оборудования от случайного прикосновения и пыли. Применяется в распределительных щитках, на этажных щитах, в системах управления освещением, HVAC и маломощными автоматизированными линиями. Не рекомендован для улицы, сырых помещений или мест с постоянным воздействием воды.

Технические характеристики

• Количество модулей: 12 (стандартная ширина 18 мм на модуль)
• Материал корпуса: самозагасающий пластик с антипиренами (не поддерживает горение)
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Тип крышки: закрытого типа, прозрачная - позволяет визуально контролировать состояние аппаратов без вскрытия
• Количество дверец: одна, открывается на петлях
• DIN-рейка: встроена, возможна регулировка глубины фиксации
• Количество рядов: один (горизонтальный)
• Цвет: серый
• Способ монтажа: навесной, на стену
• Выходы для кабелей: с четырёх сторон (верх, низ, лево, право)

Совместимость и монтаж

ЩРН-П-12 12 модулей IP41 совместим с любыми модульными устройствами стандарта EN 60947, установленными на DIN-рейке 35 мм. Монтаж выполняется на ровную поверхность с помощью двух крепёжных отверстий на задней стенке. Для фиксации используйте дюбели подходящего диаметра (рекомендуемый шаг крепления - 150–200 мм). Глубину DIN-рейки можно изменить за счёт съёмных фиксаторов - это позволяет адаптировать корпус под устройства разной толщины. Кабели заводятся через предварительно подготовленные отводы - они легко пробиваются отвёрткой при необходимости.

Безопасность и стандарты

Корпус изготовлен из самозагасающего пластика, соответствует требованиям GOST R IEC 60670-1 и имеет класс горючести V-0. Прозрачная крышка исключает риск контакта с токоведущими частями при закрытом положении. Наличие шин N и PE в комплекте снижает риск ошибок при подключении. Бокс не предназначен для работы в средах с взрывоопасными газами или высокой запылённостью выше уровня IP41.

Преимущества

• Удобная прозрачная крышка - контроль состояния аппаратов без вскрытия
• Гибкая настройка глубины DIN-рейки - подходит для толстых и тонких модулей
• Встроенная шина PE/N - экономит время при сборке
• Множественные выходы для кабелей - упрощают трассировку проводов
• Легкий вес и простота монтажа - подходит для быстрой замены или расширения щита
• Антипиреновая формула пластика - повышает пожаробезопасность

Ограничения применения

ЩРН-П-12 12 модулей IP41 нельзя использовать во внешних условиях, в банях, прачечных, цехах с активным орошением или в местах с постоянной влажностью выше 90%. Не подходит для установки мощных преобразователей частоты или аппаратов с высоким тепловыделением - корпус не рассчитан на принудительное охлаждение. Также не следует перегружать корпус более чем 12 модулями - это нарушает допустимую плотность монтажа и затрудняет обслуживание.

Примеры использования

• Этажный распределительный щит в многоквартирном доме - установка автоматов и УЗО на каждую квартиру
• Щиток управления освещением в офисе - таймеры, датчики движения, реле
• Автоматизация малого производства - управление насосами, вентиляторами, конвейерами до 3 кВт
• Индивидуальные системы отопления - терморегуляторы и клапаны с электроприводом

Практические советы

• Перед монтажом проверьте, что все кабели имеют достаточный запас длины - выходы кабелей расположены по углам, требуют точного планирования маршрутов
• Не забудьте отрезать заглушки в нужных местах перед вводом кабелей - используйте острую отвёртку или нож
• При использовании большого количества проводов - применяйте кабельные стяжки внутри корпуса, чтобы избежать перегрева и механического напряжения на контакты
• ЩРН-П-12 12 модулей IP41 от ЭРА хорошо сочетается с другими изделиями серии SIMPLE - унифицированные крепления и цвет позволяют собирать единые щиты
• Для долговечности не закручивайте болты слишком сильно - пластик может деформироваться
