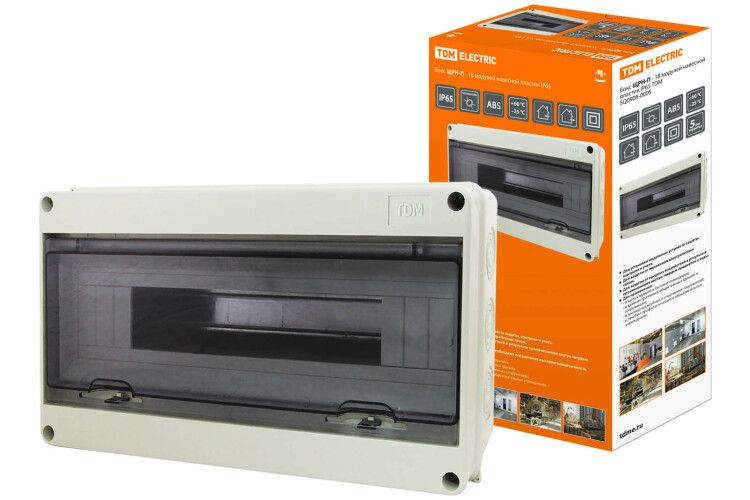

Бокс пластиковый навесной ЩРН-П-18 модулей IP65 | SQ0908-0005 TDM

Бокс навесной ЩРН-П-18 модулей пластиковый IP65 от TDM ELECTRIC - это герметичный корпус для установки распределительных устройств в условиях повышенной влажности, запылённости или на улице. Артикул sq0908-0005 рассчитан на 18 модулей и подходит для монтажа автоматических выключателей, УЗО, контакторов и других компонентов.

Назначение и область применения

ЩРН-П-18 модулей пластиковый IP65 предназначен для защиты электрооборудования от внешних воздействий. Его используют там, где важна надёжная изоляция от воды, пыли и механических повреждений. Подходит для установки внутри помещений и на улице.

• Гаражные кооперативы и частные дома
• Сельские населённые пункты и коттеджные посёлки
• Образовательные и медицинские учреждения
• Офисы и административные здания
• Производственные цеха, теплицы, парники, объекты АПК
• Инфраструктурные сооружения с высокой влажностью

Технические характеристики

• Количество модулей: 18 (стандартный шаг 17,5 мм)
• Материал корпуса: самозатухающий поликарбонат
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Тип крепления: навесной, с возможностью монтажа на стену
• Цвет: серый (RAL 7040)
• Температурный режим эксплуатации: от -25C до +40C

Совместимость и монтаж

ЩРН-П-18 модулей пластиковый IP65 совместим с DIN-рейкой 35 мм, используемой для крепления автоматов, УЗО и другого оборудования. Корпус имеет предварительно выполненные отверстия для ввода кабеля сверху и снизу - можно использовать кабельные вводы с резьбой M20 или M25. Для герметизации рекомендуется применять уплотнители, входящие в комплект.

Установка выполняется на вертикальную поверхность с помощью двух кронштейнов. Перед монтажом проверьте, что толщина стены позволяет плотно закрепить бокс. Диаметр отверстий под крепёж - 5 мм.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и обеспечивает класс защиты IP65. Материал корпуса - самозатухающий поликарбонат, который не поддерживает горение. Бокс не содержит металлических элементов, исключающих риск коррозии и электропроводности корпуса.

Преимущества

• Высокая степень герметичности - подходит для влажных и пыльных сред
• Устойчивость к перепадам температур и ультрафиолету
• Легкий вес и простота монтажа
• Отсутствие необходимости в заземлении корпуса
• Прозрачная крышка (при наличии) позволяет визуально контролировать состояние аппаратов

Ограничения применения

• Не предназначена для установки в зонах с постоянным погружением в воду (например, в канализационных колодцах)
• Не рекомендуется использовать при температурах ниже -25C - материал становится хрупким
• Не подходит для установки в взрывоопасных зонах (не имеет взрывозащиты)
• Максимальная нагрузка на крепление - 15 кг; превышение может вызвать деформацию

Примеры использования

• Электрощит в гараже с зарядкой электрокара - защита от сырости и грязи
• Распределительный щит в теплице - устойчивость к конденсату и опрыскиванию
• Вводной щит в деревянном доме - безопасная изоляция проводки от пыли и плесени
• Автоматический щит на фасаде офисного здания - защита от дождя и ветра

Практические советы

• Перед сборкой щита убедитесь, что все устройства поместятся в 18 модулей - учитывайте ширину каждого аппарата
• Используйте кабельные вводы с уплотнительными кольцами - они обеспечивают лучшую герметичность
• Не затягивайте болты крепления слишком сильно - это может треснуть пластик
• При монтаже на улице выбирайте место с минимальным попаданием прямых солнечных лучей - продлевает срок службы материала
• ЩРН-П-18 модулей пластиковый IP65 от TDM ELECTRIC - один из немногих бюджетных решений с IP65, подходящих для массового использования
