Бокс пластиковый встраиваемый ЩРВ-П-24модуля IP40 | SQ0902-0006 TDM

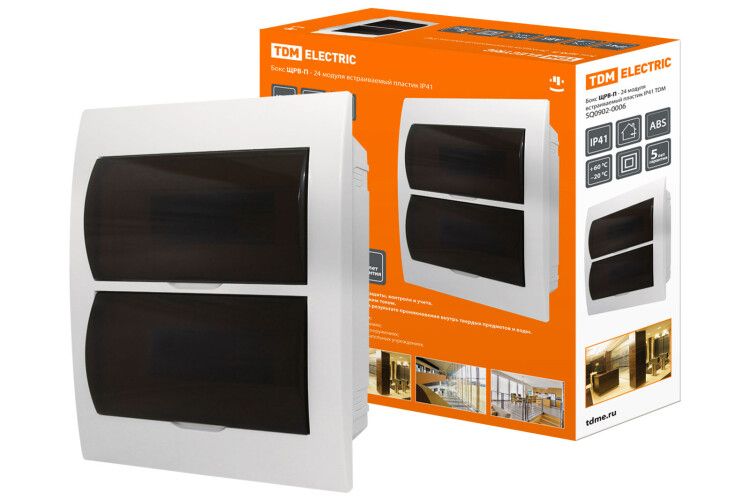

Бокс ЩРВ-П-24 модуля встраиваемый пластиковый IP41 от TDM ELECTRIC - это компактный встраиваемый корпус из ударопрочного ABS-пластика для монтажа электрощитов с 24 модулями. Подходит для скрытой установки в стену в жилых, административных и производственных зонах.

Назначение и область применения

Бокс ЩРВ-П-24 модуля встраиваемый пластиковый IP41 предназначен для внутреннего монтажа распределительных устройств малой мощности. Он обеспечивает защиту автоматических выключателей, УЗО, реле и других модульных элементов от внешних воздействий. Применяется в:

• Жилых домах и квартирах
• Коттеджных поселках
• Офисах и административных зданиях
• Образовательных и медицинских учреждениях
• Производственных помещениях с невысокой запыленностью
• Объектах капитального строительства и реконструкции

Технические характеристики

• Количество модульных мест: 24 (стандарт 17,5 мм на модуль)
• Внутренняя глубина: 95 мм
• Установочная глубина (встраиваемая): 65 мм - позволяет монтировать в перегородки толщиной от 80 мм
• Материал корпуса: АБС-пластик - ударопрочный, самозагасающий, устойчив к УФ-излучению
• Степень защиты: IP41 - защита от твердых частиц >1 мм и вертикально падающих капель воды
• Тип крышки: однодверная, закрытого типа, с прозрачным окном
• Цвет: белый (RAL 9010)
• Передняя панель: с прорезью под модули - видимость и доступ к клавишам без открывания дверцы
• DIN-рейка: встроена - совместима со всеми стандартными модульными аппаратами
• Количество рядов: 2 - позволяет равномерно распределить нагрузку по высоте

Совместимость и монтаж

Бокс ЩРВ-П-24 модуля встраиваемый пластиковый IP41 рассчитан на установку в сплошную стену или перегородку. Для монтажа требуется подготовить нишу глубиной не менее 65 мм. DIN-рейка уже закреплена внутри корпуса - достаточно вставить модули и зафиксировать их фиксаторами. Кабели заводятся через боковые или задние кабельные вводы (не предусмотрены в комплекте - требуют самостоятельного подбора). Прозрачная дверца позволяет контролировать положение контактов и индикацию без вскрытия.

Безопасность и стандарты

Корпус изготовлен из самозагасающего АБС-пластика, соответствует требованиям к материалам для электроустановок. Степень защиты IP41 обеспечивает безопасность в условиях возможного попадания крупной пыли и конденсата. Соответствует ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов до 1000 В переменного тока. Не предназначен для наружной установки или помещений с повышенной влажностью.

Преимущества

• Прозрачная дверца - возможность контроля состояния оборудования без открытия
• Встроенная DIN-рейка - экономия времени при сборке
• Низкая установочная глубина - подходит для тонких стен и гипсокартона
• Ударопрочный и UV-стабильный АБС-пластик - долговечность даже при изменении температур
• Белый цвет (RAL 9010) - гармонирует с интерьерами и легко сочетается с отделкой

Ограничения применения

• Не подходит для установки во влажных помещениях (банях, сушилках, на улице) - IP41 недостаточно для защиты от брызг и паров
• Не допускается использование в средах с агрессивными химическими веществами
• Не предназначен для монтажа в стены толще 65 мм без доработки - корпус не имеет регулируемых креплений
• Отсутствие кабельных вводов - необходимо самостоятельно приобрести и смонтировать подходящие вводы
• Ограниченная степень защиты - не используется там, где есть риск попадания воды или пыли под давлением

Примеры использования

• Электрощиток в коридоре квартиры - для групп освещения и розеток
• Щит управления в учебном классе - для питания розеток и проектора
• Распределительный бокс в офисе - для автономной группы серверов или принтеров
• Локальный щит в цеху - для управления светом и маломощными станками
• Временный щит на этапе ремонта - удобен для быстрого монтажа и демонтажа

Практические советы

• При расчете глубины ниши учитывайте толщину отделки - минимум 65 мм свободного пространства после финишной стены
• Используйте кабельные вводы с герметичными уплотнителями (например, M20x1,5) для предотвращения попадания пыли
• При использовании в холодных помещениях проверьте, что все модули работают при температуре ниже +5C - некоторые устройства теряют чувствительность
• Не перегружайте корпус более чем 24 модулями - превышение может затруднить проводку и теплоотдачу
• При замене дверцы используйте оригинальные крепления - несовместимые модели могут нарушить герметичность
