Кабель КГВВнг(А)-LS 1х70

КГВВнг(А)-LS 1х70 - кабель силовой гибкий с 1 медной многопроволочной жилой, сечением 70 миллиметров квадратных каждая, в изоляции и оболочке из негорючего ПВХ пластиката с низким выделением дыма.
КГВВнг-LS - является сокращенной маркировкой, полная маркировка КГВВнг(А)-LS.

Технические характеристики КГВВнг-LS 1х70

Климатическое исполнение УХЛ и Т; первая и пятая категории размещения по ГОСТ 15150-69.
Температура эксплуатации кабеля КГВВнг(А)-LS 1*70 при стационарной прокладке от -50 до +50 градусов Цельсия;
при не стационарном монтаже от 0 до +50 градусов.
Влажность воздуха при эксплуатации гибкого кабеля КГВВнг-LS 1х70 не должна превышать 95 процентов при температуре +35 градусов.
Монтаж производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный подогрев.
При нестационарной прокладке кабеля КГВВнг(А)-LS 1х70 допустимый радиус изгиба должен быть не меньше 167 миллиметров.
Усилия при протягивании КГВВнг-LS 1*70 по трассе не должны превышать 3500 Ньютонов.
Количество выделяемых продуктов пиролиза при нагреве кабеля гибкого КГВВнг(А)-LS 1х70 в пересчете на HCl не превышает 140 мг\г.
Показатель токсичности продуктов пиролиза оболочки и изоляции не превышает 40 грамм в кубическом метре.
Допустимая температура жил кабеля КГВВнг-LS 1х70 не должна превышать 70 градусов в рабочем режиме и 90 градусов в режиме перегрузки.
Температура жилы при коротком замыкании не должна превышать 160 градусов, при 350 градусном нагреве возникает риск возгорания.
Расчетная масса кабеля КГВВнг(А)-LS 1*70 составляет 1,255 килограмм в метре.
Наружный диаметр КГВВнг-LS 1х70 равен 16,7 миллиметрам.
Срок службы не менее 30 лет с даты изготовления.

Расшифровка маркировки КГВВнг(А)-LS 1х70

К - кабель.
Г - гибкий.
В - ПВХ изоляция.
В - ПВХ оболочка.
нг - пониженная пожарная опасность.
(А) - класс пожарной безопасности.
LS - низкий уровень выделения дыма.
1 - количество медных многопроволочных токонесущих жил.
70 - сечение жилы в квадратных миллиметрах.
0,66 - номинальное напряжение 660 Вольт.
1 - номинальное напряжение 1000 Вольт.

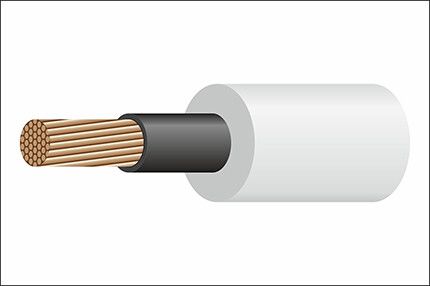

Конструкция кабеля КГВВнг-LS 1*70

1) Жила - медная многопроволочная пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3) Скрутка - изолированные жилы скручены.
4) Оболочка - из негорючего ПВХ пластиката.

Применение кабеля КГВВнг(А)-LS 1х70

Кабель силовой медный гибкий КГВВнг-LS 1х70 предназначен для стационарного и подвижного монтажа в цепи с напряжением до 1000 Вольт, частотой до 60 Герц.
КГВВнг(А)-LS 1*70 не предназначен для питания подъемных механизмов (кранов, тельферов, лифтов и др).
Кабель КГВВнг-LS 1х70 используют как внутри так и вне помещений, для прокладки в социально значимых помещениях кабель не подходит, согласно новым требованиям к токсичности продуктов горения.
