Кабель ВБбШв 3х35+1х16

ВБбШв 3х35+1х16 - кабель силовой бронированный с 4 медными жилами сечением 35 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката, в броне из двух стальных оцинкованных лент.
Маркировка ВБбШв 3*35+1*16 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Технические характеристики кабеля ВБбШв 3х35+1х16

Температуры эксплуатации кабеля ВБбШв 3*35+1*16 от +50 до -50 градусов Цельсия.
Климатическое исполнение УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШв 3х35+1х16 не менее 291,6 миллиметров.
Допустимое растягивающее усилие при прокладке ВБбШв 3х35+1х16 не должно превышать 7000 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШв 3*35+1*16 - 32,4 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШв 3х35+1х16 - 2,06 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШв 3х35+1х16 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля ВБбШв 3*35+1*16

Допустимый ток при прокладке на воздухе - 137 Ампер.
Допустимый ток при прокладке в земле - 158 Ампер.
Допустимый ток короткого замыкания - 3,86 Ампер.
Активное сопротивление жилы - 0,54 Ом на километр.

Расшифровка маркировки кабеля ВБбШв 3х35+1х16

В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
4 - количество медных жил.
35 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

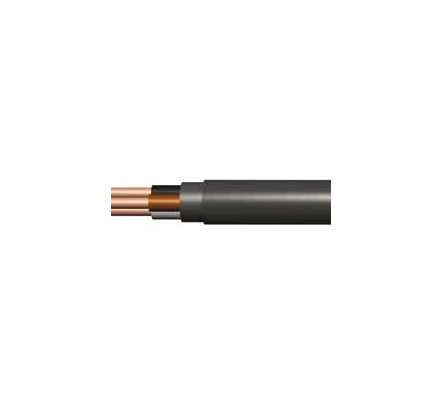

Конструкция кабеля ВБбШв 3х35+1х16

1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката.
5) Внешняя оболочка - из ПВХ пластиката.

Применение кабеля ВБбШв 3*35+1*16

Кабель силовой медный бронированный ВБбШв 3х35+1х16 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 158 Ампер.
Кабелем ВБбШв 3х35+1х16 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, при групповой прокладке требуется дополнительная огнезащита.

  • ВБбШв
  • 4
  • 35
  • Медь
  • ПВХ
  • ПВХ
  • 2,06
  • 32,4
  • 0,54
  • 291,6
  • 137
  • 158
  • 3,86
  • 1
  • от -50 до +50
  • 30 лет
  • 353 771
  • О1.8.2.5.4.
  • да
  • да
  • 40.19
  • 46.35
  • 90.15
  • 103.96
