Кабель ВБбШвнг-LS 5х240

ВБбШвнг-LS 5х240 - кабель силовой бронированный с 5 медными жилами сечением 240 миллиметров квадратных, в изоляции и оболочке из негорючего ПВХ пластиката с пониженным выделением дыма, с броней из двух стальных оцинкованных лент.
Маркировка ВБбШвнг-LS 5*240 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились, новая маркировка ВБШвнг(А)-LS.

Технические характеристики кабеля ВБбШвнг-LS 5х240

Температуры эксплуатации кабеля ВБбШвнг-LS 5*240 от +50 до -50 градусов Цельсия.
Климатическое исполнение кабеля бронированного негорючего бездымного - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Выделение дыма при горении кабеля ВБбШвнг-LS не приводит к снижению светопроницаемости более чем на 50%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШвнг-LS 5х240 не менее 600,3 миллиметров.
Допустимое растягивающее усилие при прокладке медного бронированного кабеля ВБбШвнг-LS 5х240 не должно превышать 60000 Ньютонов.
Длительная температура нагрева жил кабелей при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил вббшвнг-ls при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил,бронированного бездымного кабеля при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШвнг-LS 5*240 - 66,7 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля силового бронированного ВБбШвнг-LS 5х240 - 14,36 килограмм в метре.
Срок службы кабеля негорючего, бездымного, медного бронированного ВБбШвнг-LS 5х240 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля силового ВБбШвнг-LS 5*240

Допустимый ток при прокладке кабеля на воздухе - 472 Ампер.
Допустимый ток при прокладке бронированного кабеля в земле - 471 Ампер.
Допустимый ток короткого замыкания - 26,8 Ампер.
Активное сопротивление жилы - 0,078 Ом на километр.

Расшифровка маркировки кабеля ВБбШвнг-LS 5х240

В - изоляция из негорючего ПВХ пластиката с пониженным выделением дыма.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением газов при горении.
нг - не распространяет горение.
LS - пониженное выделение дыма при горении.
5 - количество медных жил.
240 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

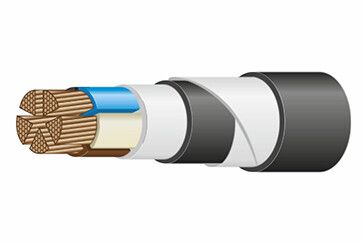

Конструкция кабеля ВБбШвнг-LS 5х240

1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из негорючего ПВХ пластиката с низким газовыделением при горении.
5) Внешняя оболочка - из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.

Применение кабеля ВБбШвнг-LS 5*240

Кабель негорючий, силовой медный бронированный ВБбШвнг-LS 5х240 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 471 Ампер.
Кабелем ВБбШвнг-LS 5х240 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, ВБбШвнг-LS проходит современные требования пожарной безопасности при прокладке в закрытых помещениях.
