Кабель ВБШв 3х50 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.

Описание

ВБШВ 3х50 - кабель силовой бронированный с 3 медными жилами, сечением 50 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.

Характеристики кабеля ВБШВ 3х50

Вид климатического исполнения кабеля ВБШВ УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВ 3х50 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ 3х50 не менее 272,7 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВ 3х50 по трассе прокладки не должны превышать 7500 Ньютонов.
Масса кабеля бронированного ВБШВ 3х50 - 2,18 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВ 3х50 - 30,3 миллиметров.

Расшифровка маркировки ВБШВ 3х50

В - Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката.
3 - количество медных токопроводящих жил.
50 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

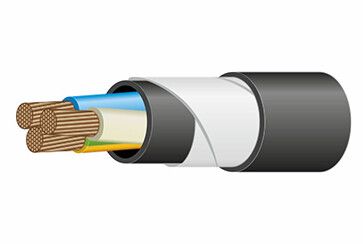

Конструкция кабеля ВБШВ 3х50

1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката.

Применение кабеля бронированного ВБШВ 3х50

Кабель силовой медный бронированный ВБШВ 3х50 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВ 3х50 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Характеристики

Вес

1.981

ГОСТ

31996-2012

Марка

ВБШВ

Код ОКП

353 771

Тип брони

Код товара

ВБШв 3х50

Срок службы

Материал жилы

Медь

Наличие брони

да

Количество жил

Срок службы, лет

Конструкция жилы

ок, мк, мс

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

Наружный диаметр, мм

30.3

Максимальный вес (кг/м)

2.146

Номинальная частота, Гц

Класс жилы по ГОСТ 22483-2012

Толщина изоляции жил (мм)

1.4

Объём горючей массы (л/км)

426

Максимальный диаметр жилы

9.1

Наружный диаметр 0.66 кВ (мм)

29.9

Масса цветного металла (г/м)

1335

Расчетная масса 0.66 кВ (кг/км)

2120

Допустимый радиус изгиба (мм)

242.4

Минимальный радиус изгиба, мм

227.25

Тип исполнения по ГОСТ 31565-2012

Без обозначения

Толщина изоляции жил 0.66 Кв (мм)

1.3

Допустимые усилия при тяжении (Н)

4500

Минимальная температура монтажа

-15

Максимальный расчетный вес (кг/км)

2146

Максимальный наружный диаметр (мм)

30.3

Сопротивление изоляции жил (МОм\км)

Предельная температура нагрева жил

160

Допустимый ток односекундного КЗ, кА

5.23

Испытательное переменное напряжение

9,5 кВ частотой 50 Гц

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

Максимальная температура нагрева жил

90 °C при перегрузке, 160 °C при токе КЗ

Сопротивление изоляции при 20°С, Мом\км

4.8

Класс пожарной опасности по ГОСТ 31565-2012

О1.8.2.5.4

Номинальное переменное напряжение (кВ)

Испытательное импульсное напряжение, кВ

Электрическое сопротивление жилы (ом/км)

0.38

Номинальное переменное напряжение, Вольт

3000

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

Допустимая температура в режиме перегрузки

Длительно допустимая токовая нагрузка, Ампер

167

Длительно допустимая температура нагрева жил

Минимальный радиус изгиба, наружных диаметров

7.5

Температура нагрева жил по условию невозгорания

350

Максимальная мощность при прокладке в земле, 220V (кВт)

54.85

Максимальная мощность при прокладке в земле, 380V (кВт)

123.05

Длительно допустимая токовая нагрузка в земле, Ампер

187

Допустимая токовая нагрузка при прокладке в земле (А)

187

Максимальная мощность при прокладке в воздухе, 220V (кВт)

48.99

Максимальная мощность при прокладке в воздухе, 380V (кВт)

109.89

Допустимый ток односекундного короткого замыкания (кА)

5.23

Допустимая токовая нагрузка при прокладке на воздухе (А)

167
